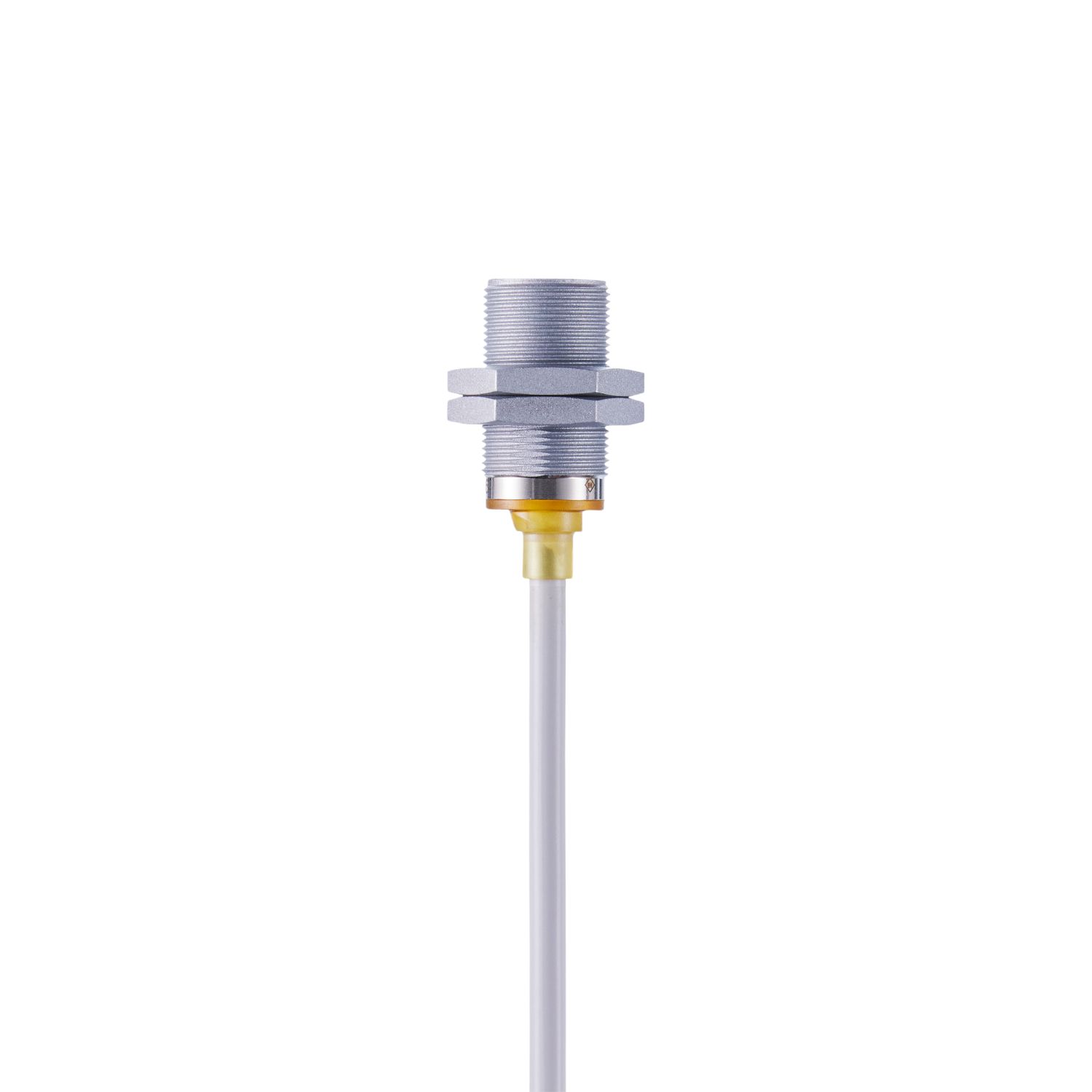

全金属电感式接近开关

Name: IGR204
Brand: ifm
SKU: IGR204
Price: 1060.00 CNY

IGR204

IGB2006BARKG/AM/SC/3,0M/2LED

全金属电感式接近开关

IGR204

IGB2006BARKG/AM/SC/3,0M/2LED

采用不沾涂层，耐焊渣
金属感应面，经久耐用
较高的抗冲击和振动能力
特别短小的外壳，适用于空间受限的情况
两线技术

产品特征

电气设计	PNP/NPN
输出功能	常开
感应距离 [mm]	6
外壳	螺纹结构
尺寸 [mm]	M18 x 1 / L = 40

应用

特殊的性能

增长的感应距离; 金属外壳; 光学的调节辅助; 防粘性的

应用

适用于焊接应用

抗压强度 [bar]

注意抗压强度

感应面

电气数据

工作电压 [V]	10...36 DC
防护等级	III
反相保护	有

输出

电气设计	PNP/NPN
输出功能	常开
开关量输出DC电压降最大值 [V]	2.5
最小的负载电流 [mA]	2
漏电流最大值 [mA]	0.6
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	50
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

感应距离 [mm]	6
工作距离 [mm]	0...4.9
增长的感应距离	有

精度/偏差

校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.3 / 铜: 0.1
迟滞 [Sr的百分比]	1...20

工作条件

环境温度 [°C]	-25...70
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V
EN 55011 发射	等级B

抗冲击性

1 J

MTTF [年]

1484

UL认证

Ta	0...40 °C
Enclosure type	Type 1
电源	Limited Voltage/Current
文件数量UL	E174191

机械技术数据

重量 [g]	157
外壳	螺纹结构
安装	齐平安装
尺寸 [mm]	M18 x 1 / L = 40
螺纹代号	M18 x 1
原材料	外壳: 不锈钢(1.4404 / 316L) 防粘性的; 感应面: 不锈钢(1.4404 / 316L) 防粘性的; 固定螺母: 不锈钢(1.4404 / 316L) 防粘性的
金属外壳	有

显示器/操作件

显示

开关状态	1 x LED, 绿色
设置帮助	1 x LED, 红色

光学的调节辅助

有

附件

供货范围

固定螺母: 2

注释

包装单位	1 件

电气连接

接口	电缆: 3 m, PVC; 2 x 0.5 mm²

图表

安装
