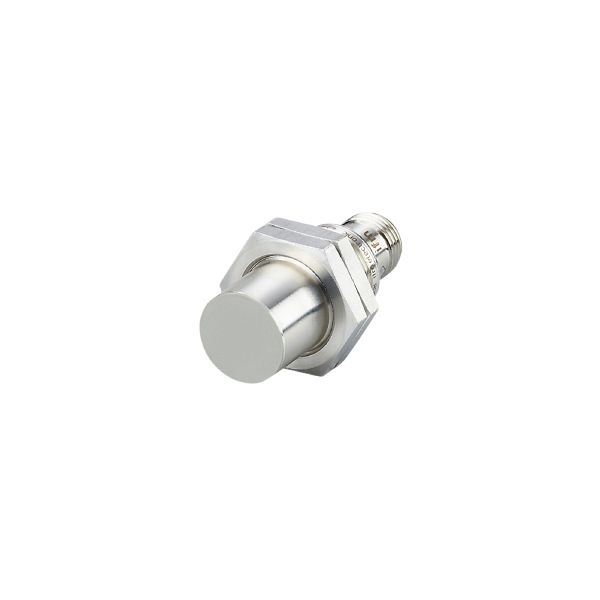

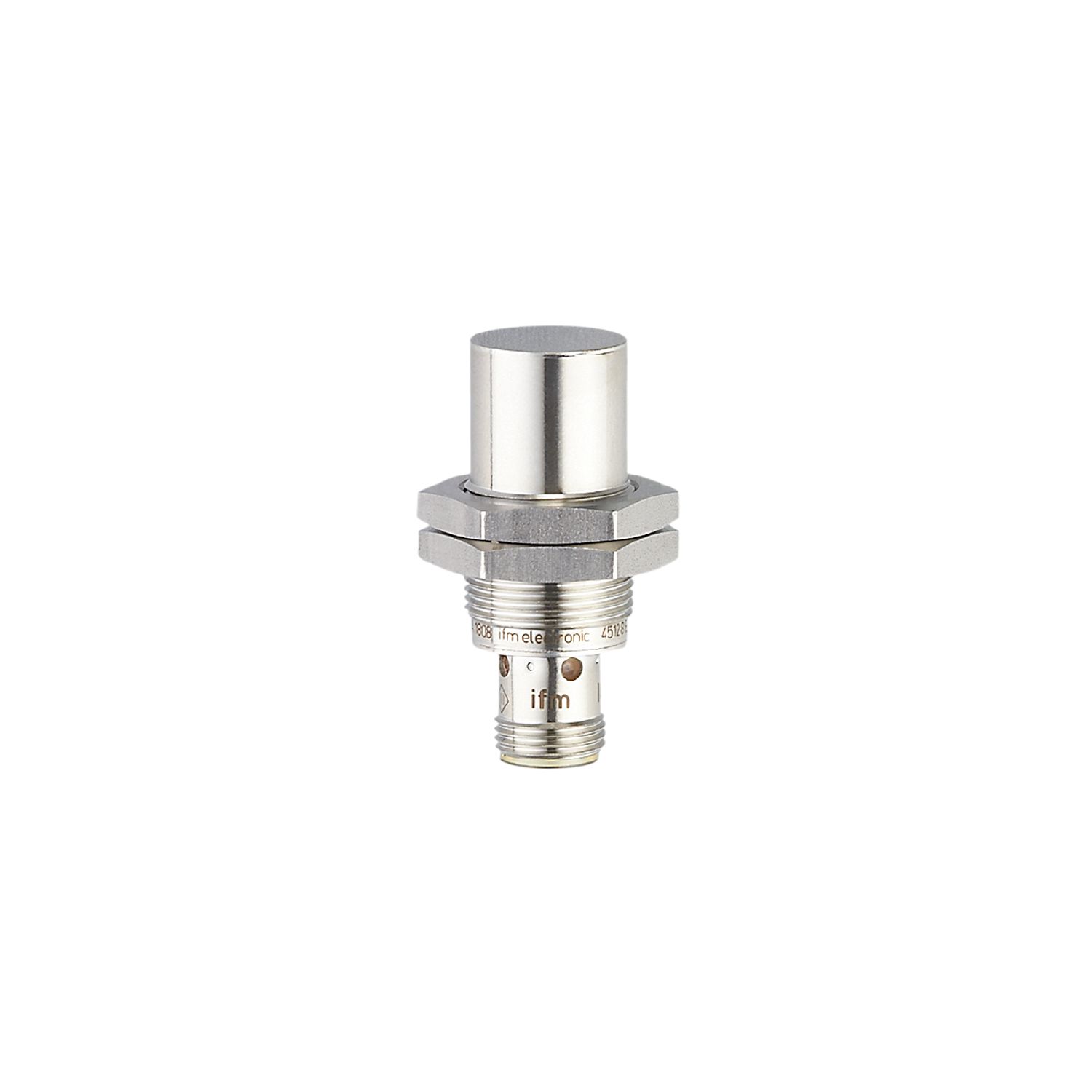

全金属电感式接近开关

IGT262

IGB3012-BPKG/AM/P/US-104

全金属电感式接近开关

IGT262

IGB3012-BPKG/AM/P/US-104

  • 耐用的高质量不锈钢设计
  • 适合在空间受限情况下安装的紧凑外壳
  • 工作温度范围最高可达 100 °C
  • 通过久经考验的 M12 连接器轻松连接
  • ce
  • fda
  • ukca
  • cul
  • ec19352004
产品特征
电气设计 PNP
输出功能 常开
感应距离 [mm] 12
尺寸 [mm] M18 x 1 / L = 45
应用
特殊的性能 镀金触点; 增长的感应距离
应用 使用腐蚀性清洁剂持续清洗; 常规清洗过程
抗压强度 [bar] 100
注意抗压强度
感应面
电气数据
工作电压 [V] 10...30 DC
电流损耗 [mA] < 20
防护等级 III
反相保护
输出
电气设计 PNP
输出功能 常开
开关量输出DC电压降最大值 [V] 2.5
开关量输出DC的持续电流负载 [mA] 100
开关频率DC [Hz] 250
短路保护
过载保护
监控范围
感应距离 [mm] 12
实际感应距离 Sr [mm] 12 ± 10 %
工作距离 [mm] 0...9.72
增长的感应距离
精度/偏差
校正系数 钢: 1 / 特种钢: 1 / 黄铜: 0.9 / 铝: 0.8 / 铜: 0.5
迟滞 [Sr的百分比] 3...15
开关点偏移 [Sr的百分比] -10...10
工作条件
环境温度 [°C] 0...100
外壳防护等级 IP 65; IP 66; IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 射频场感应的传导抗扰度 10 V
EN 55011 等级B
抗冲击性
1 J
抗振强度
EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50个扫描周期/频率; 每3个轴每分钟一个八度
抗冲击
EN 60068-2-27 Ea 100 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击
持续抗冲击性
EN 60068-2-27 40 g 6 ms; 3个坐标轴中每个方向4000个冲击
快速温度变化
EN 60068-2-14 Nc TA = 0°C; TB = 100°C; t1 = 30 min; t2 = < 10 s 50个周期
MTTF [年] 1386
包括嵌入式软件
UL认证
Ta 0...70 °C
Enclosure type Type 1
电源 Limited Voltage/Current
UL认证编号 A012
文件数量UL E174191

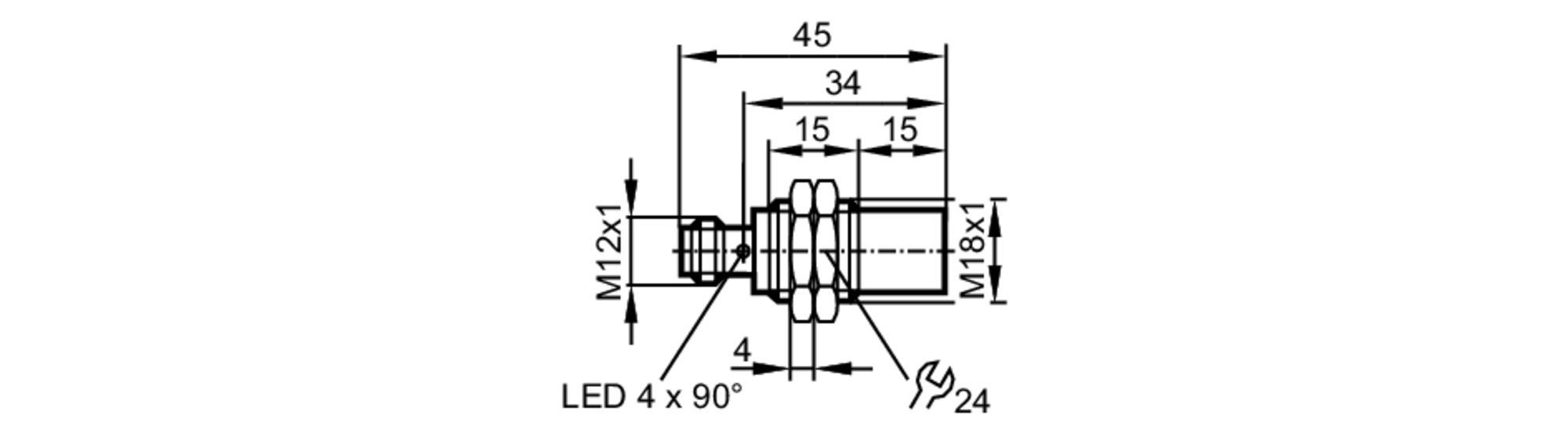

机械技术数据
重量 [g] 38.6
安装 非齐平安装
尺寸 [mm] M18 x 1 / L = 45
螺纹代号 M18 x 1
原材料 不锈钢(1.4404 / 316L); 感应面: 不锈钢(1.4404 / 316L); LED窗口: PEI; 固定螺母: 不锈钢(1.4404 / 316L)
拧紧扭矩 [Nm] 50
显示器/操作件
显示
开关状态 4 x LED, 黄色
附件
供货范围
固定螺母: 2
注释
包装单位 1 件
电气连接
接口 接插件: 1 x M12; 译码: A; 触头: 镀金的
图表
