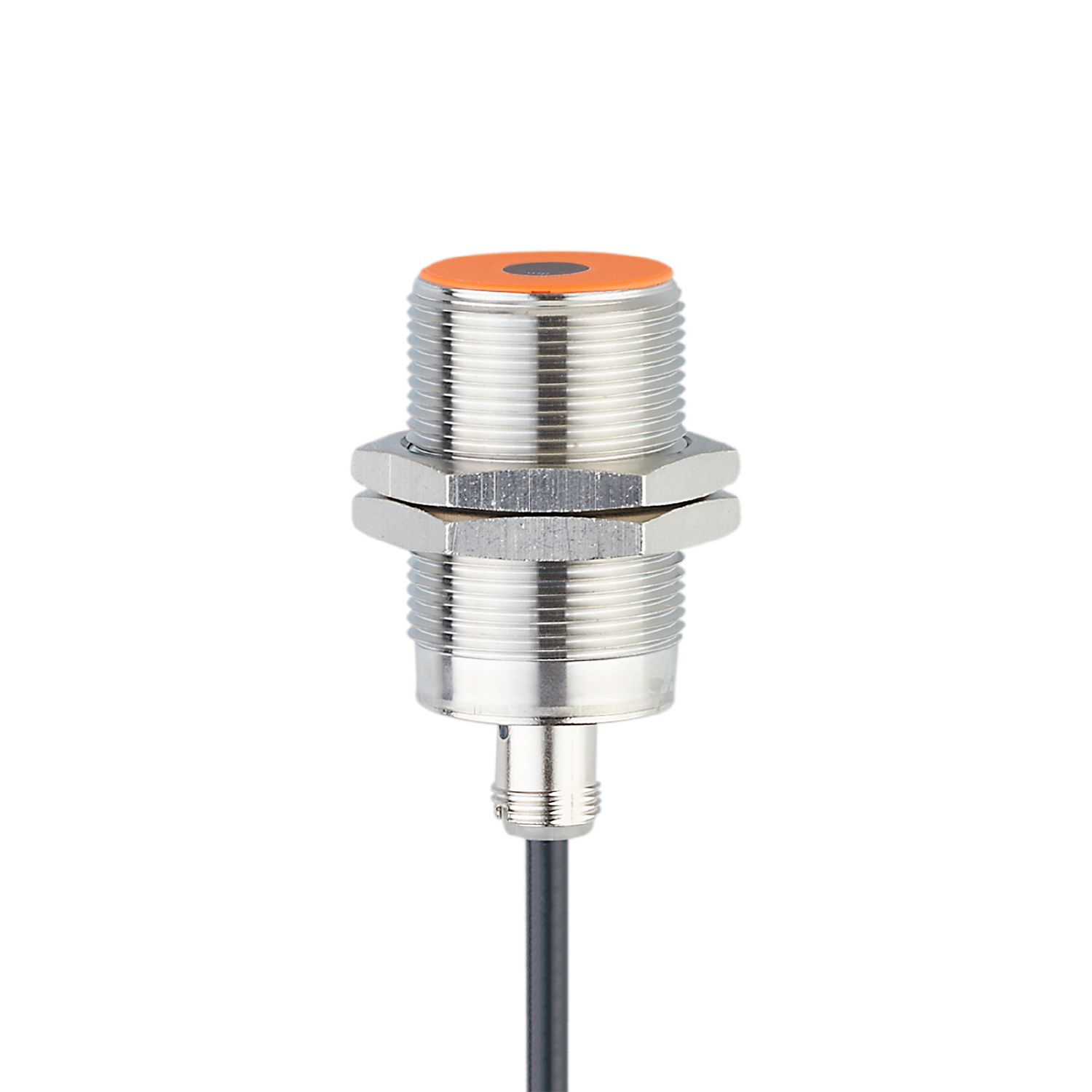

电感式接近开关

II7106

IIK3010-ANKG/I/2M

电感式接近开关

II7106

IIK3010-ANKG/I/2M

极高的性价比
坚固的金属外壳，适用于严苛的工业环境
永久清晰的激光刻印标签
清晰明确地指示开关状态
高防护等级，适应严苛工业环境的需求

該產品即將/已停產

替代产品: IIS240 产品比较: II7106 / IIS240 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

产品特征

电气设计	NPN
输出功能	常开
感应距离 [mm]	10
外壳	螺纹结构
尺寸 [mm]	M30 x 1.5 / L = 61

电气数据

工作电压 [V]	15...30 DC
电流损耗 [mA]	< 15
防护等级	III
反相保护	有

输出

电气设计	NPN
输出功能	常开
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	200
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

感应距离 [mm]	10
实际感应距离 Sr [mm]	10 ± 10 %
工作距离 [mm]	0...8.1

精度/偏差

校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.4 / 铜: 0.3
迟滞 [Sr的百分比]	1...20
开关点偏移 [Sr的百分比]	-10...10

工作条件

环境温度 [°C]	-25...70
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 射频场感应的传导抗扰度	3 V
EN 55011 发射	等级B

MTTF [年]

1268

UL认证

Ta	-25...70 °C
Enclosure type	Type 1
电源	Limited Voltage/Current
文件数量UL	E174191

机械技术数据

重量 [g]	178.7
外壳	螺纹结构
安装	齐平安装
尺寸 [mm]	M30 x 1.5 / L = 61
螺纹代号	M30 x 1.5
原材料	外壳: 黄铜镀镍的; 感应面: PBT; 固定螺母: 黄铜

显示器/操作件

显示

开关状态	1 x LED, 黄色

附件

供货范围

固定螺母: 2

注释

包装单位	1 件

电气连接

接口	电缆: 2 m, PVC, Ø 4.9 mm; 3 x 0.34 mm²

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — II7106-02 — 13.04.2023 —
