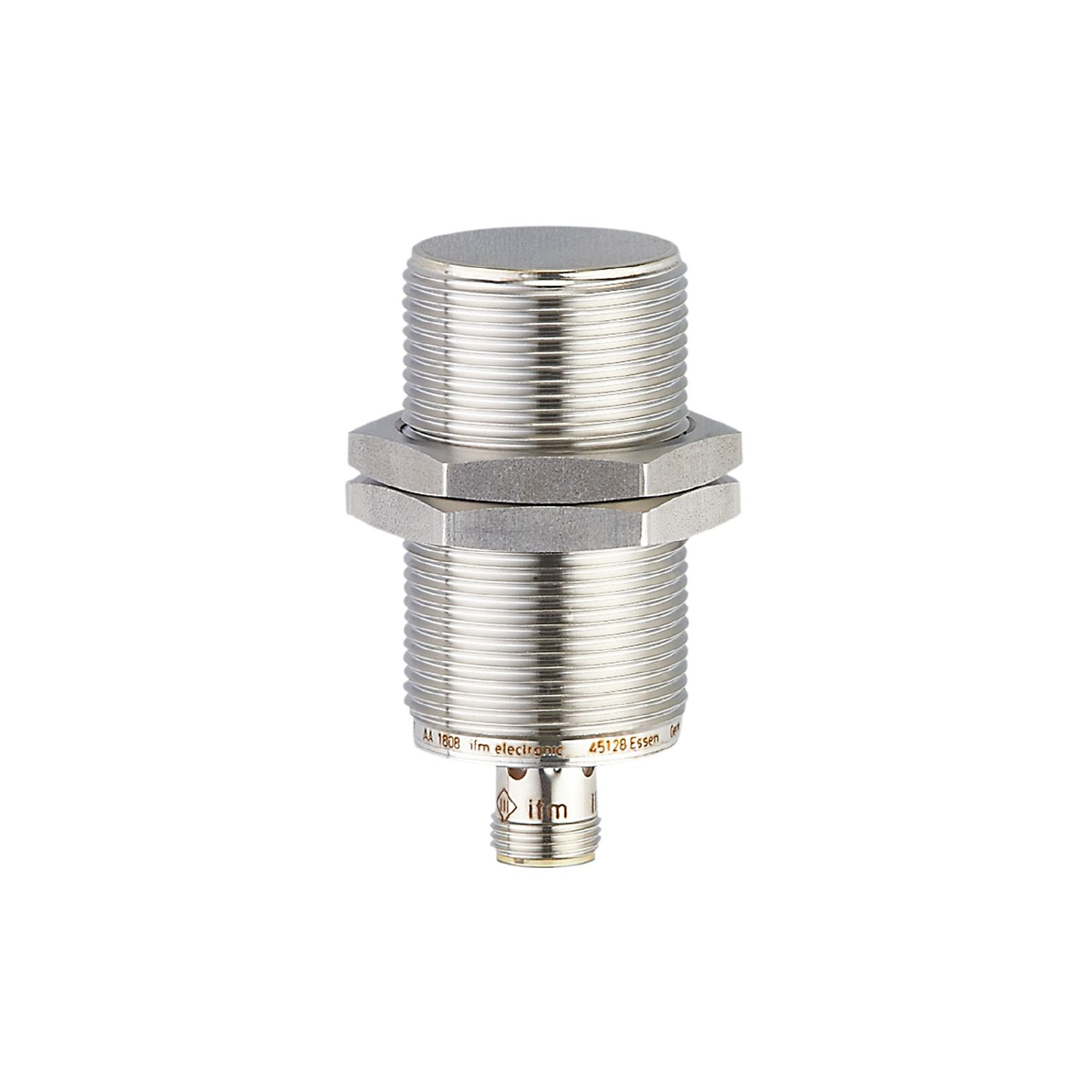

全金属电感式接近开关
IIC236
IIK3012BFRKG/AM/IO/US-104
全金属电感式接近开关
IIC236
IIK3012BFRKG/AM/IO/US-104
- 用于机器的精确位置监控
- 通过 IO-Link 将距离作为线性过程值进行可靠传送
- 工作温度范围广，因而能够灵活运用
- 极高的重复性
- 通过 IO-Link 可以调节常闭 / 常开和 PNP/NPN
{{ifmVariantName}}
产品特征
| 电气设计 | PNP/NPN; (可设定参数) |
|---|---|
| 输出功能 | 常开/常闭; (可设定参数) |
| 通信接口 | IO-Link |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M30 x 1.5 / L = 65 |
应用
| 特殊的性能 | 金属外壳 | |
|---|---|---|
| 应用 | 适用于机床及冷却润滑剂应用 | |
| 抗压强度 [bar] | 100 | |
| 注意抗压强度 |
|
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | < 15 |
| 防护等级 | III |
| 反相保护 | 有 |
输出
| 电气设计 | PNP/NPN; (可设定参数) |
|---|---|
| 输出功能 | 常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 50 |
| 短路保护 | 有 |
| 过载保护 | 有 |
监控范围
| 开关点IO-Link [mm] | 2.44...12.16; (可设定参数) |
|---|---|
| 测量范围IO-Link [mm] | 1.3...13 |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.6 / 铝: 0.5 / 铜: 0.2 |
|---|---|
| 迟滞 [Sr的百分比] | 3...15 |
| 线性误差IO-Link [%] | ± 2; (测量范围终值) |
| 重复精度 IO-Link [%] | ± 1; (测量范围终值) |
| 温度系数 | ± 0,3 %/K; (测量范围终值) |
接口
| 通信接口 | IO-Link | ||||
|---|---|---|---|---|---|
| 传递类型 | COM2 (38,4 kBaud) | ||||
| IO-Link revision | 1.1 | ||||
| SDCI标准 | IEC 61131-9 | ||||
| 外形 | Smart Sensor: Identification and diagnosis; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Teach Channel | ||||
| SIO模式 | 有 | ||||
| 必需的mater port type | A | ||||
| 处理周期最小值 [ms] | 3.2 | ||||
| 支持的DeviceID |
|
工作条件
| 环境温度 [°C] | -40...85 |
|---|---|
| 外壳防护等级 | IP 65; IP 66; IP 67; IP 68; IP 69K |
认证/测试
| EMC电磁兼容 |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 抗冲击性 |
|
||||||||||
| 抗振强度 |
|
||||||||||
| 抗冲击 |
|
||||||||||
| 持续抗冲击性 |
|
||||||||||
| 快速温度变化 |
|
||||||||||
| 喷盐试验 |
|
||||||||||
| MTTF [年] | 635 | ||||||||||
| 包括嵌入式软件 | 有 | ||||||||||
| UL认证 |
|

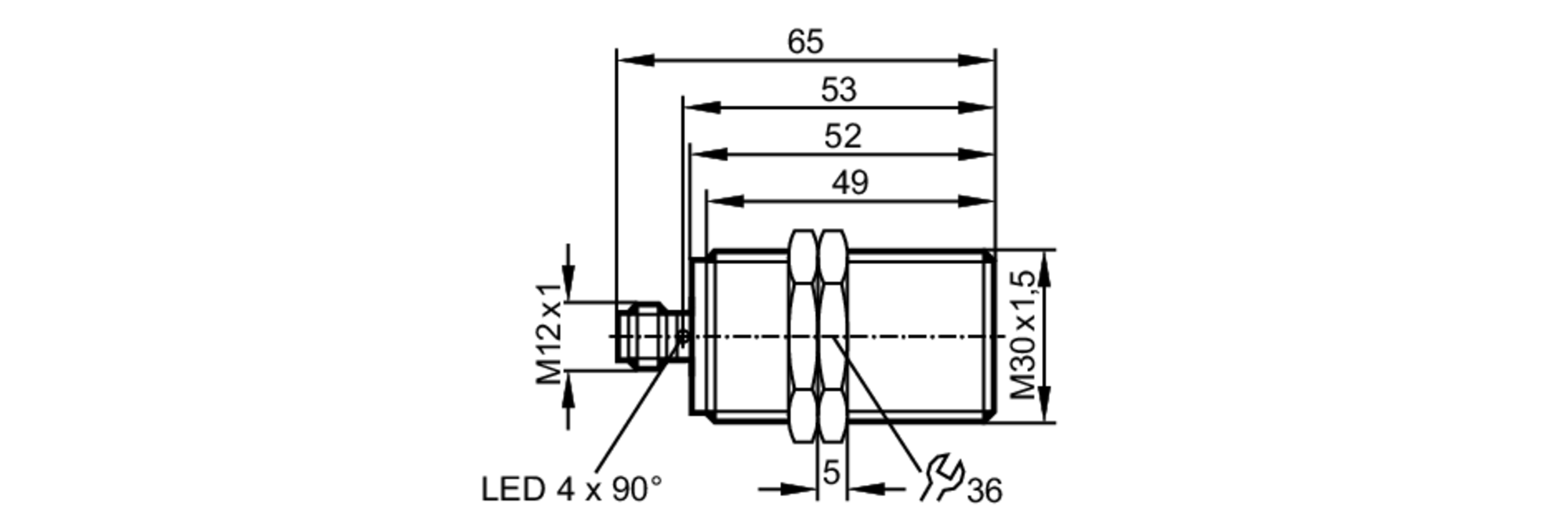

机械技术数据
| 重量 [g] | 130 |
|---|---|
| 外壳 | 螺纹结构 |
| 安装 | 齐平安装 |
| 尺寸 [mm] | M30 x 1.5 / L = 65 |
| 螺纹代号 | M30 x 1.5 |
| 原材料 | 不锈钢(1.4404 / 316L); 感应面: 不锈钢(1.4404 / 316L); LED窗口: PEI; 固定螺母: 黄铜 白青铜-镀层 |
| 拧紧扭矩 [Nm] | 80 |
| 金属外壳 | 有 |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IIC236-00 — 13.04.2023 —
IIC236 –
IIK3012BFRKG/AM/IO/US-104

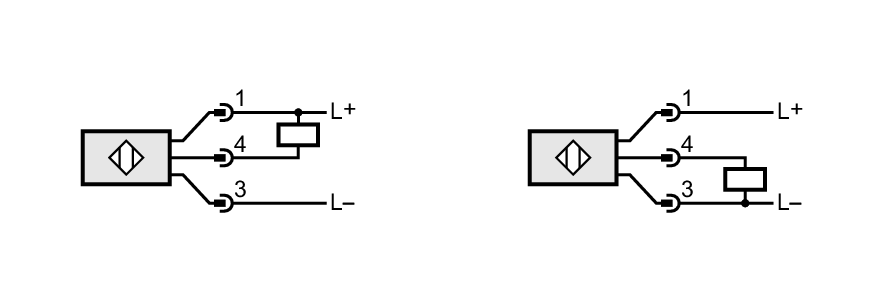

电气连接
接插件: 1 x M12; 译码: A
接口
- 4
- OUT / IO-Link
