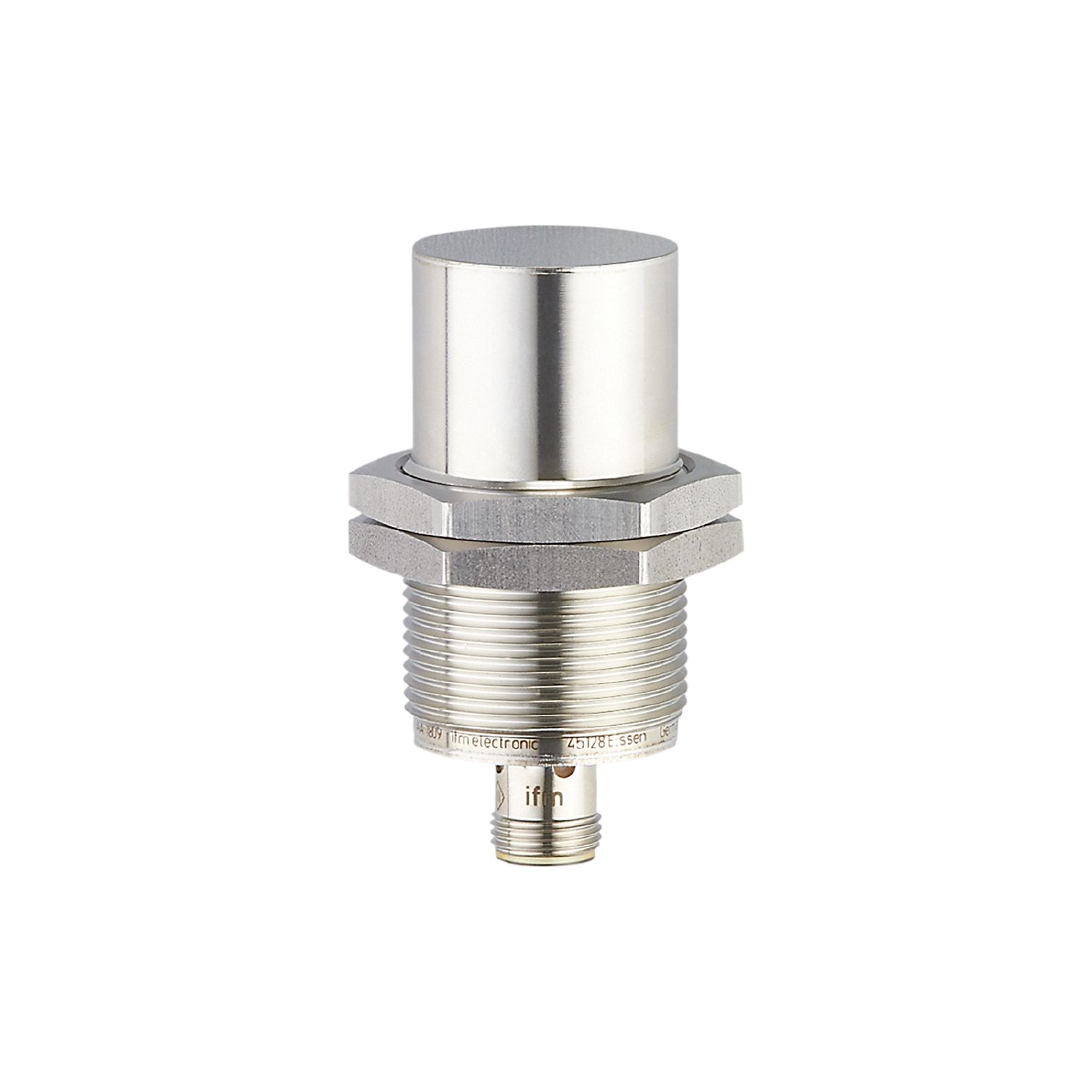

全金属电感式接近开关
IIT246
IIK3025-BPKG/AM/P/US-104
全金属电感式接近开关
IIT246
IIK3025-BPKG/AM/P/US-104
- 耐用的高质量不锈钢设计
- 适合在空间受限情况下安装的紧凑外壳
- 工作温度范围最高可达 100 °C
- 通过久经考验的 M12 连接器轻松连接
{{ifmVariantName}}
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 感应距离 [mm] | 25 |
| 尺寸 [mm] | M30 x 1.5 / L = 65 |
应用
| 特殊的性能 | 镀金触点; 增长的感应距离; 金属外壳 | |
|---|---|---|
| 应用 | 使用腐蚀性清洁剂持续清洗; 常规清洗过程 | |
| 抗压强度 [bar] | 100 | |
| 注意抗压强度 |
|
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | < 20 |
| 防护等级 | III |
| 反相保护 | 有 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 100 |
| 短路保护 | 有 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 25 |
|---|---|
| 实际感应距离 Sr [mm] | 25 ± 10 % |
| 工作距离 [mm] | 0...20.25 |
| 增长的感应距离 | 有 |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 1 / 黄铜: 0.9 / 铝: 0.6 / 铜: 0.5 |
|---|---|
| 迟滞 [Sr的百分比] | 3...15 |
| 开关点偏移 [Sr的百分比] | -10...10 |
工作条件
| 环境温度 [°C] | 0...100 |
|---|---|
| 外壳防护等级 | IP 65; IP 66; IP 67; IP 68; IP 69K |
认证/测试
| EMC电磁兼容 |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 抗冲击性 |
|
||||||||||
| 抗振强度 |
|
||||||||||
| 抗冲击 |
|
||||||||||
| 持续抗冲击性 |
|
||||||||||
| 快速温度变化 |
|
||||||||||
| MTTF [年] | 1386 | ||||||||||
| 包括嵌入式软件 | 有 | ||||||||||
| UL认证 |
|
机械技术数据
| 重量 [g] | 165.165 |
|---|---|
| 安装 | 非齐平安装 |
| 尺寸 [mm] | M30 x 1.5 / L = 65 |
| 螺纹代号 | M30 x 1.5 |
| 原材料 | 外壳: 不锈钢(1.4404 / 316L); 感应面: 不锈钢(1.4404 / 316L); LED窗口: PEI; 固定螺母: 不锈钢(1.4404 / 316L) |
| 拧紧扭矩 [Nm] | 80 |
| 金属外壳 | 有 |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
|---|
图表
|
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IIT246-00 — 13.04.2023 —
IIT246 –
IIK3025-BPKG/AM/P/US-104
电气连接
接插件: 1 x M12; 译码: A; 触头: 镀金的
