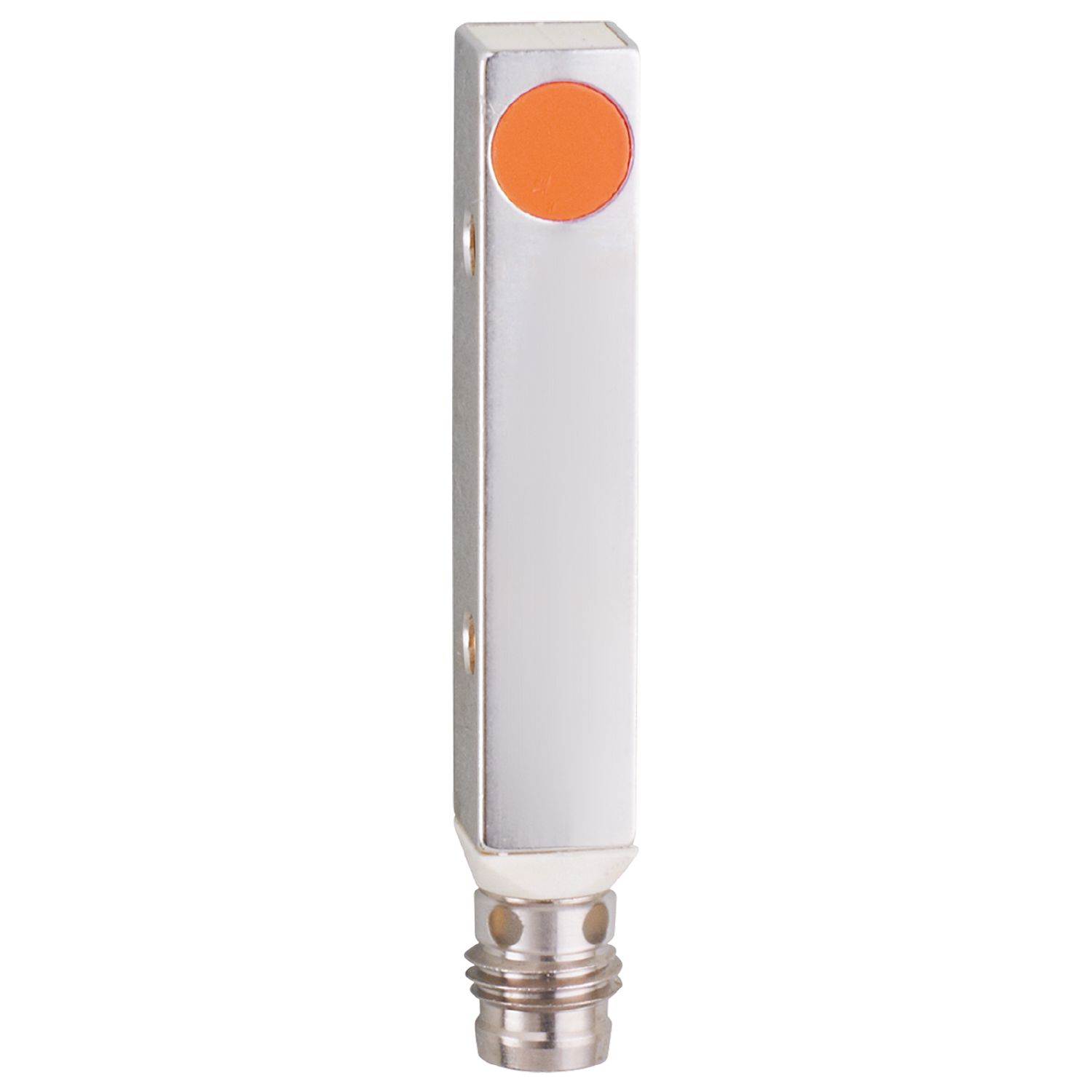

电感式接近开关
IL5012
ILA3002-APKG/OBEN/AS-514TPO RT
电感式接近开关
IL5012
ILA3002-APKG/OBEN/AS-514TPO RT
- 特别紧凑的矩形设计
- 用于空间受限的情况
- 耐用的 M8 连接器
- 清晰明确地指示开关状态
- 极高的开关频率
产品特征
电气设计 | PNP |
---|---|
输出功能 | 常闭 |
感应距离 [mm] | 2 |
外壳 | 矩形的 |
尺寸 [mm] | 40 x 8 x 8 |
电气数据
工作电压 [V] | 10...36 DC |
---|---|
电流损耗 [mA] | 15; (24 V) |
防护等级 | III |
反相保护 | 有 |
输出
电气设计 | PNP |
---|---|
输出功能 | 常闭 |
开关量输出DC电压降最大值 [V] | 2.5 |
开关量输出DC的持续电流负载 [mA] | 250 |
开关频率DC [Hz] | 2000 |
短路保护 | 有 |
短路保护类型 | 脉冲 |
过载保护 | 有 |
监控范围
感应距离 [mm] | 2 |
---|---|
实际感应距离 Sr [mm] | 2 ± 10 % |
工作距离 [mm] | 0...1.6 |
精度/偏差
校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 |
---|---|
迟滞 [Sr的百分比] | 1...15 |
开关点偏移 [Sr的百分比] | -10...10 |
工作条件
环境温度 [°C] | -25...70 |
---|---|
外壳防护等级 | IP 65 |
认证/测试
EMC电磁兼容 |
|
||||||||
---|---|---|---|---|---|---|---|---|---|
MTTF [年] | 3523 | ||||||||
UL认证 |
|
机械技术数据
重量 [g] | 13.2 |
---|---|
外壳 | 矩形的 |
安装 | 齐平安装 |
尺寸 [mm] | 40 x 8 x 8 |
原材料 | 黄铜 白青铜-镀层; LCP |
拧紧扭矩 [Nm] | 1; (插入深度: > 5 mm) |
显示器/操作件
显示 |
|
---|
注释
包装单位 | 1 件 |
---|
电气连接 - 插头
接口 | 接插件: 1 x M8; 译码: A |
---|
