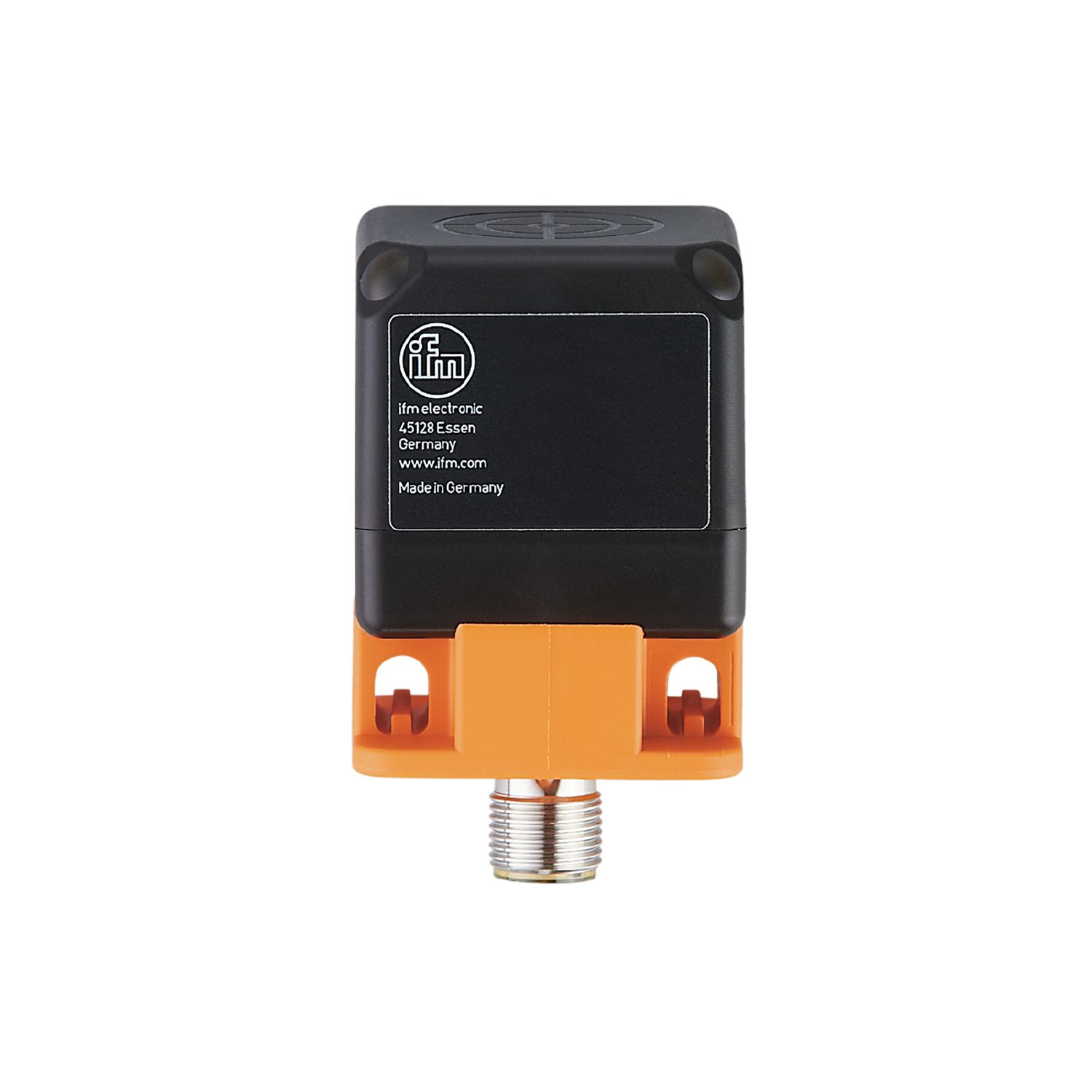

电感式AS interface接近开关

Name: IM5118
Brand: ifm
SKU: IM5118
Price: 789.00 CNY

IM5118

IMC2015-ASI /US-100-DPS

电感式AS interface接近开关

IM5118

IMC2015-ASI /US-100-DPS

带有 AS-i 接口
适用于输送机的长感应范围
五个感应面位置可选
用于检查开关状态和操作的 LED 显示
位于角处的 LED 在任何安装位置都清晰可见

产品特征

电气设计	AS-i
感应距离 [mm]	15
外壳	矩形的
尺寸 [mm]	40 x 40 x 54

电气数据

工作电压 [V]	26.5...31.6 DC
电流损耗 [mA]	< 35
防护等级	III
反相保护	有

输出

电气设计	AS-i
开关频率DC [Hz]	100

监控范围

感应距离 [mm]	15
工作距离 [mm]	0...12.1

精度/偏差

校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.5 / 铜: 0.4
迟滞 [Sr的百分比]	1...20
开关点偏移 [Sr的百分比]	-10...10

工作条件

环境温度 [°C]	-25...70
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V
EN 55011	等级B

MTTF [年]

958

AS-i分类

AS-i版本

3.0

扩展寻址模式

有

AS-i I/O配置 [hex]

AS-i ID代码 [hex]

A.E

AS-i认证

71901

数据位

名称	开关信号	危险区域	准备运作	不接线
状态 = 0	目标物体在有效区域外，黄色LED熄灭	目标物体在不确定区域内，红色LED闪烁	单位故障或至介质距离<10％，红色LED闪烁	-
状态 = 1	目标物体在有效区域内，黄色LED亮	目标在不确定区外，红色LED熄灭	准备工作，红色LED熄灭	默认值

机械技术数据

重量 [g]	151.5
外壳	矩形的
感应面	5个位置可选
安装	齐平安装
尺寸 [mm]	40 x 40 x 54
原材料	PBT; PPE

显示器/操作件

显示

开关状态	1 x LED, 黄色
功能	1 x LED, 红色

注释

包装单位	1 件

电气连接 - 插头

接口	接插件: 1 x M12; 译码: A; 锁定: 锁定, 可旋转的
