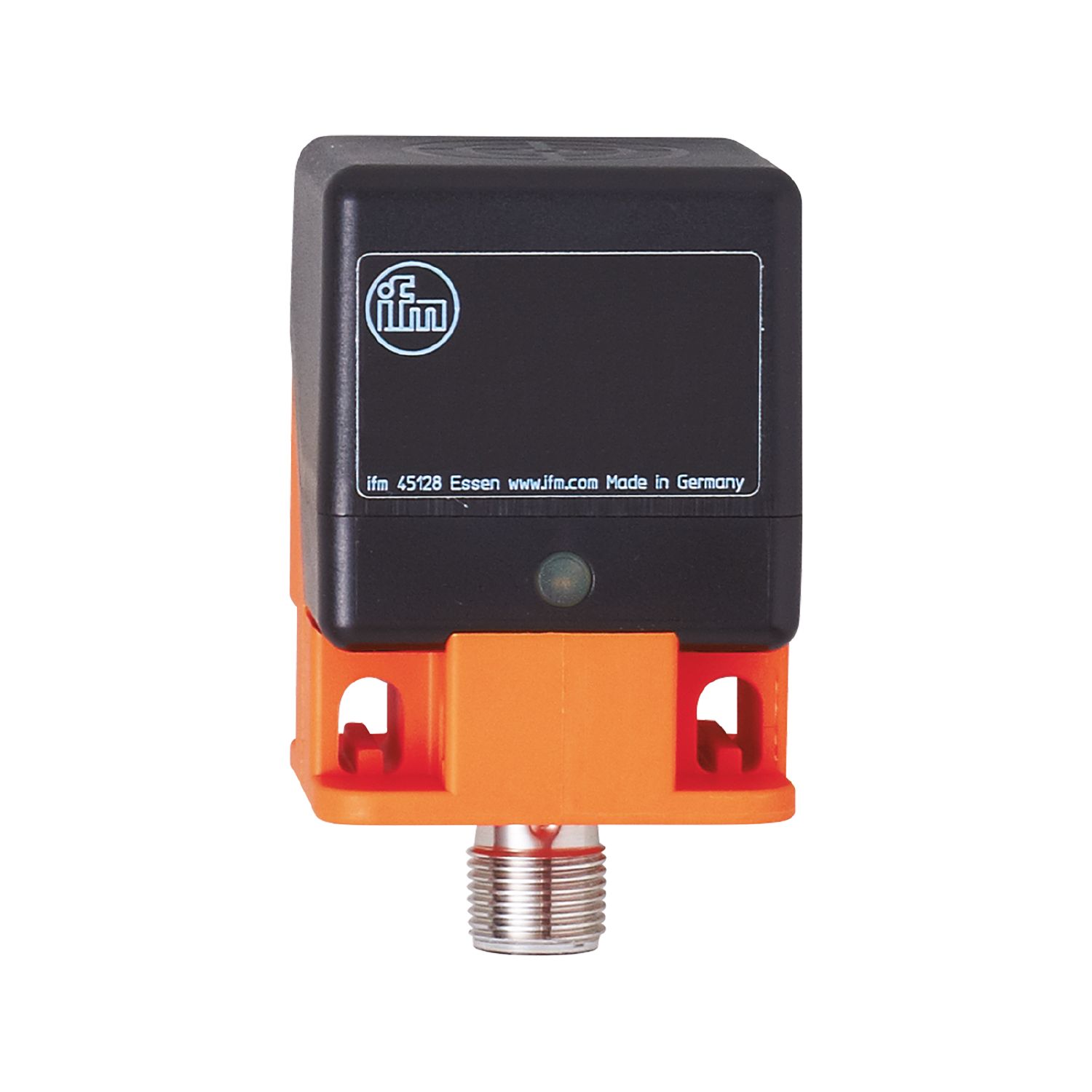

电感式接近开关
IM511A
IMC4040-CPKG/US/3D/3G
电感式接近开关
IM511A
IMC4040-CPKG/US/3D/3G
- 适合在危险区域的应用
- 适用于输送机的长感应范围
- 坚固的外壳，适用于严苛的工业环境
- 五个感应面位置可选
- 互补输出功能常开/常闭
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | NC+NO |
| 感应距离 [mm] | 40 |
| 外壳 | 矩形的 |
| 尺寸 [mm] | 40 x 40 x 54 |
应用
| 特殊的性能 | 镀金触点 |
|---|
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | < 15 |
| 防护等级 | III |
| 反相保护 | 有 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | NC+NO |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 漏电流最大值 [mA] | 0.5 |
| 开关量输出DC的持续电流负载 [mA] | 200 |
| 开关频率DC [Hz] | 60 |
| 短路保护 | 有 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 40 |
|---|---|
| 实际感应距离 Sr [mm] | 40 ± 10 % |
| 工作距离 [mm] | 0...32.4 |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2 |
|---|---|
| 迟滞 [Sr的百分比] | 1...20 |
| 开关点偏移 [Sr的百分比] | -10...10 |
工作条件
| 环境温度 [°C] | -20...60 |
|---|---|
| 外壳防护等级 | IP 65; IP 67 |
认证/测试
| 许可证 | BVS 20 ATEX E 057 X; IECEx BVS 20.0044 X | ||
|---|---|---|---|
| ATEX标记 |
|
||
|
|
|||
| EMC电磁兼容 |
|
||
| MTTF [年] | 1259 |
机械技术数据
| 重量 [g] | 175 |
|---|---|
| 外壳 | 矩形的 |
| 安装 | 非齐平安装 |
| 尺寸 [mm] | 40 x 40 x 54 |
| 原材料 | PC; PA; TPE |
显示器/操作件
| 显示 |
|
|---|
注释
| 注释 |
|
||
|---|---|---|---|
| 包装单位 | 1 件 |
电气连接 - 插头
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — ZH-CN — IM511A — 11.12.2023 —
IM511A –
IMC4040-CPKG/US/3D/3G
电气连接 - 插头
接插件: 1 x M12; 译码: A; 触头: 镀金的
