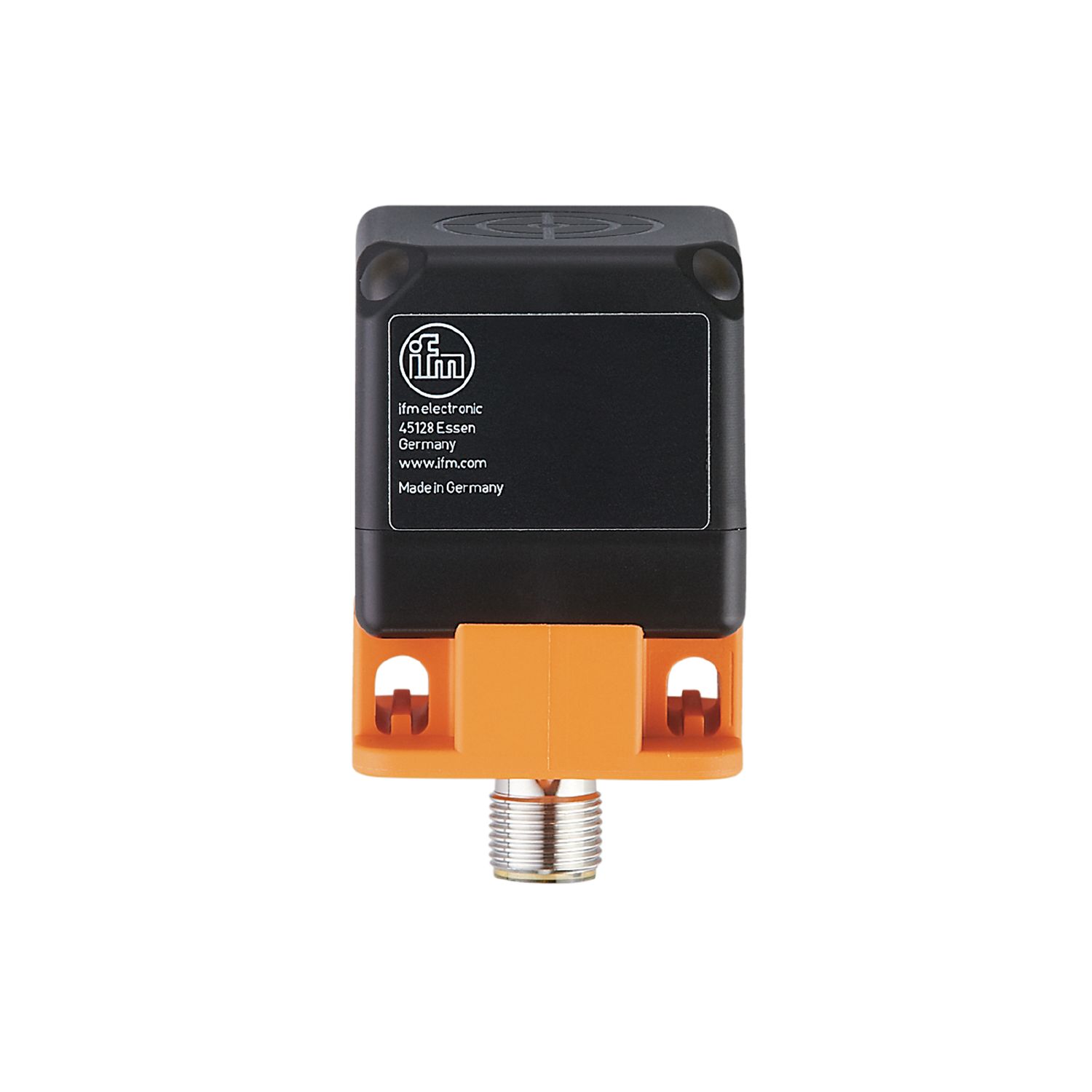

带IO-Link的电感式接近开关

IM5184

IMC4026-FRKG/IO/US-100

带IO-Link的电感式接近开关

IM5184

IMC4026-FRKG/IO/US-100

适用于输送机的长感应范围
IO-Link通信和额外的数字化开关量信号
五个感应面位置可选

通过 IO-Link 将距离作为线性过程值进行可靠传送
通过 IO-Link 可以调节常闭 / 常开和 PNP/NPN

产品特征

电气设计	PNP/NPN; (可设定参数)
输出功能	常开/常闭; (可设定参数)
通信接口	IO-Link
外壳	矩形的
尺寸 [mm]	40 x 40 x 54

电气数据

工作电压 [V]	10...30 DC
电流损耗 [mA]	< 17
防护等级	III
反相保护	有

输出

电气设计	PNP/NPN; (可设定参数)
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	100
短路保护	有
过载保护	有

监控范围

开关点IO-Link [mm]	4.9...24.3; (可设定参数)
测量范围IO-Link [mm]	2.6...26

精度/偏差

校正系数

钢: 1 / 特种钢: 1 / 黄铜: 0.4 / 铝: 0.4 / 铜: 0.3

迟滞 [Sr的百分比]

3...15

注意滞后

可设定参数

线性误差IO-Link [%]

± 2; (测量范围终值)

重复性模拟输出 [%]

± 1; (测量范围终值)

温度系数 [%/K vom MEW]

± 0,3

温度变化率

± 10 %; (测量范围终值)

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

外形

Smart Sensor: Identification and diagnosis; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Teach Channel

SIO模式

有

必需的mater port type

处理周期最小值 [ms]

3.2

IO-Link过程数据（周期性）

功能	位长
过程值	16
设备状态	4
二进制开关信息	2

IO-Link功能（非周期性）

开关循环数计数器; 开启循环计数器; 运行小时数计数器; 内部温度; 应用特定标签

支持的DeviceID

运行方式	DeviceID
default	1344

注释

更多信息请参见“下载”中的IODD PDF文件

工作条件

环境温度 [°C]	-25...80
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V
EN 55011	等级B

抗振强度

EN 60068-2-6 Fc

20 g (10...3000 Hz) / 50个扫描周期/频率; 每3个轴每分钟一个八度

抗冲击

EN 60068-2-27 Ea

100 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击

持续抗冲击性

EN 60068-2-27 Ea

40 g ６ ms; 3个坐标轴中每个方向4000个冲击

快速温度变化

EN 60068-2-14 Na

TA = -４０ °C; TB = 85°C; t1 = 30 min; t2 = < 10 s; 50个周期

MTTF [年]

577

包括嵌入式软件

有

UL认证

Ta	-25...70 °C
Enclosure type	Type 1
电源	Limited Voltage/Current
UL认证编号	A035
文件数量UL	E174191

机械技术数据

重量 [g]	151.1
外壳	矩形的
安装	非齐平安装
尺寸 [mm]	40 x 40 x 54
原材料	黄铜白青铜-镀层; 感应面: PBT 桔黄色; LED窗口: PEI; 固定螺母: 黄铜白青铜-镀层

显示器/操作件

显示

开关状态	4 x LED, 黄色灯

附件

供货范围

固定螺母: 2

注释

包装单位	1 件

电气连接 - 插头

接口	接插件: 1 x M12; 译码: A

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IM5184-00 — 13.04.2023 —
