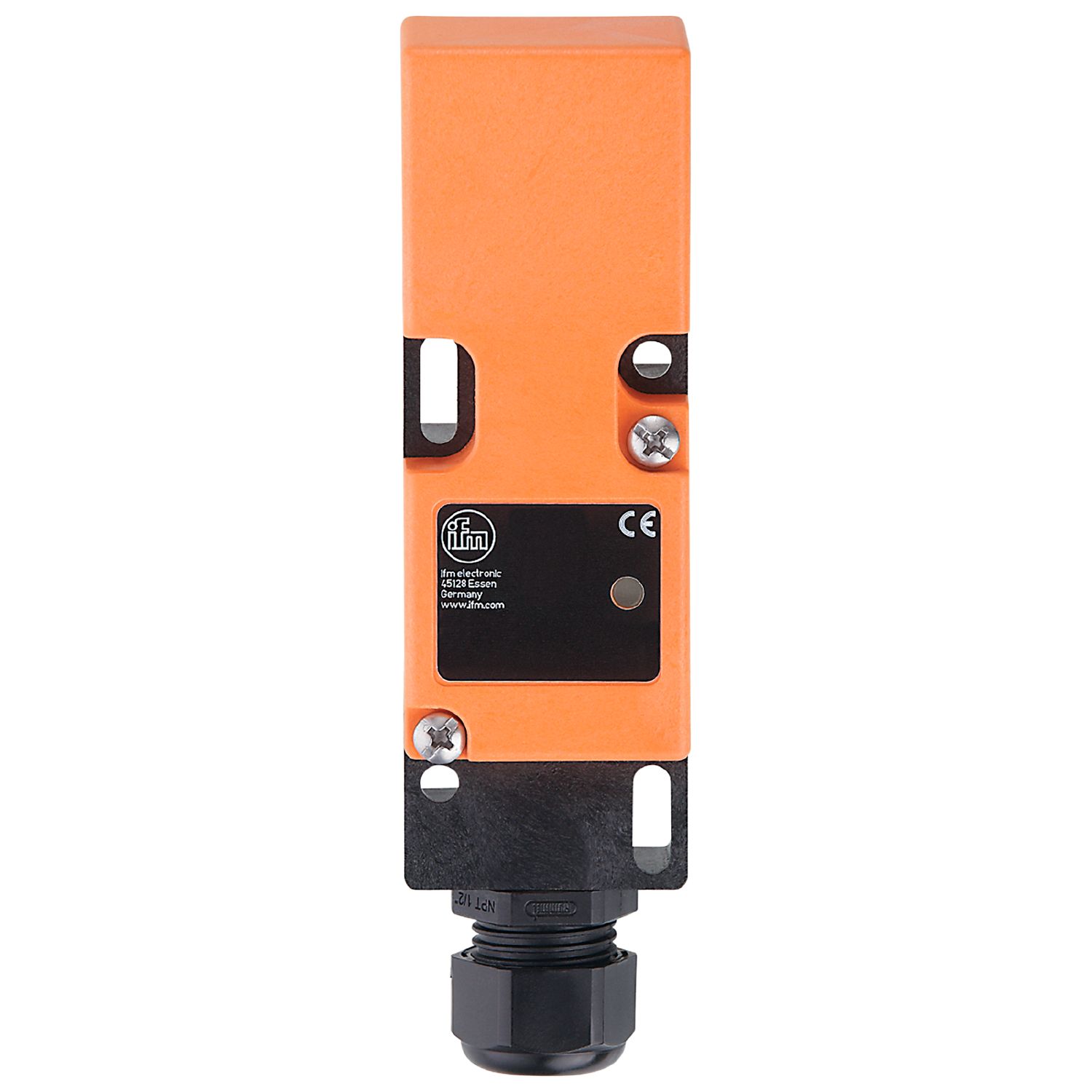

电感式接近开关
IM9200
IME2015-ARKG/UP RT
电感式接近开关
IM9200
IME2015-ARKG/UP RT
- 适用于输送机的长感应范围
- 两线技术
- 坚固的外壳,适用于严苛的工业环境
- 宽广的工作电压范围
产品特征
电气设计 | PNP/NPN |
---|---|
输出功能 | 常开 |
感应距离 [mm] | 15 |
外壳 | 矩形的 |
尺寸 [mm] | 40 x 40 x 120 |
电气数据
工作电压 [V] | 10...55 DC |
---|---|
防护等级 | II |
反相保护 | 有 |
输出
电气设计 | PNP/NPN |
---|---|
输出功能 | 常开 |
开关量输出DC电压降最大值 [V] | 4.6 |
最小的负载电流 [mA] | 2 |
漏电流最大值 [mA] | 1 |
开关量输出DC的持续电流负载 [mA] | 400 |
开关频率DC [Hz] | 300 |
短路保护 | 有 |
短路保护类型 | 脉冲 |
过载保护 | 有 |
监控范围
感应距离 [mm] | 15 |
---|---|
实际感应距离 Sr [mm] | 15 ± 10 % |
工作距离 [mm] | 0...12.1 |
精度/偏差
校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2 |
---|---|
迟滞 [Sr的百分比] | 1...15 |
开关点偏移 [Sr的百分比] | -10...10 |
工作条件
环境温度 [°C] | -25...80 |
---|---|
外壳防护等级 | IP 65 |
认证/测试
EMC电磁兼容 |
|
||||
---|---|---|---|---|---|
MTTF [年] | 1379 |
机械技术数据
重量 [g] | 184.76 |
---|---|
外壳 | 矩形的 |
安装 | 齐平安装 |
尺寸 [mm] | 40 x 40 x 120 |
原材料 | PPE 改良的 |
显示器/操作件
显示 |
|
---|
注释
注释 |
|
|
---|---|---|
包装单位 | 1 件 |
电气连接
接口 | 接线端子: ...2.5 mm²; 电缆护套: Ø 7...13 mm; 电缆插接式接头: M20 X 1.5 |
---|
