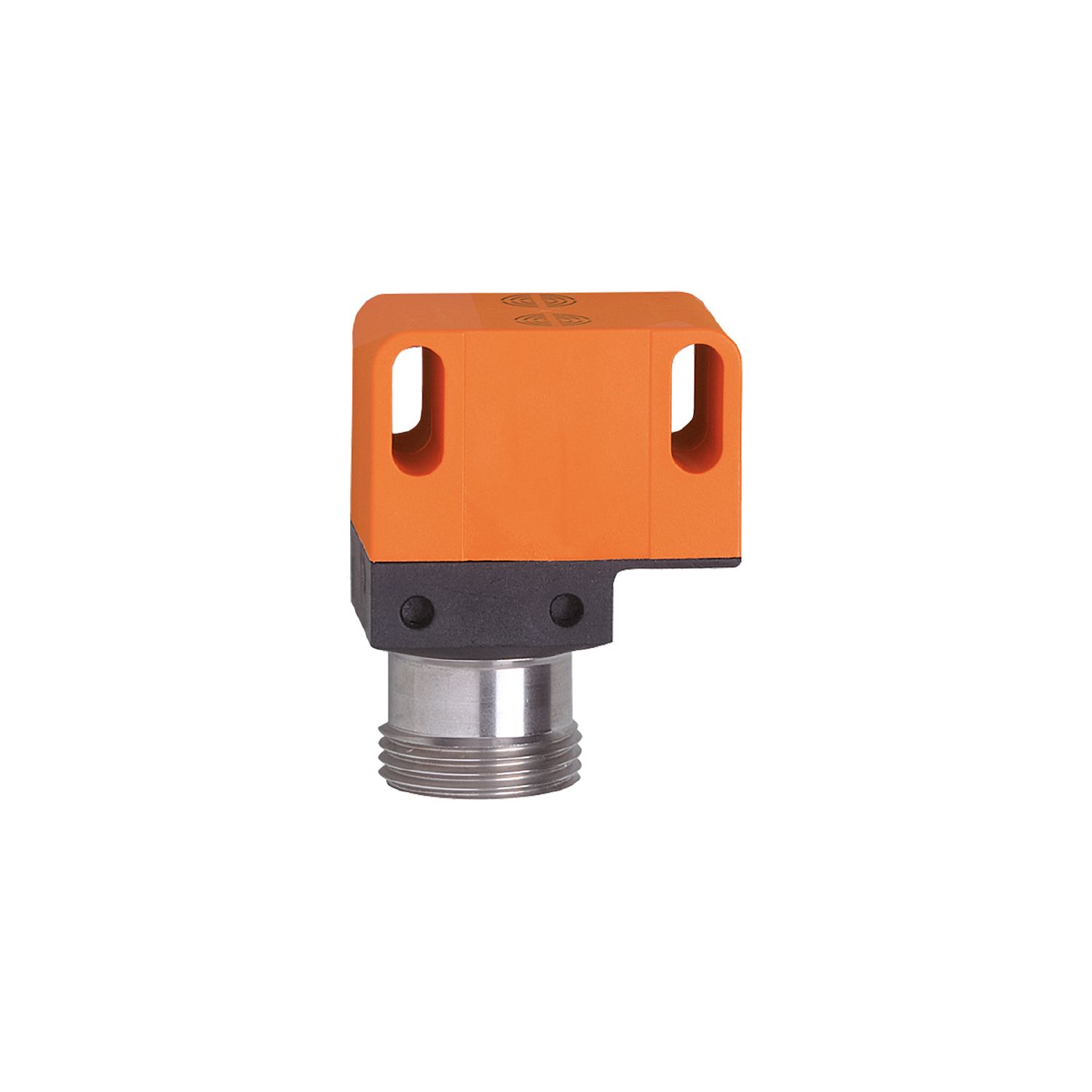

用于阀门执行器的电感式双接近开关
IN0117
IND2004DAROA/SL/LS-500 RT
用于阀门执行器的电感式双接近开关
IN0117
IND2004DAROA/SL/LS-500 RT
- 适用于监控阀门位置
- 适用于阀门执行器的可靠位置反馈
- 非接触式并带有自洁系统
- 只需三颗螺丝的快速稳固安装
- 较高的抗冲击和振动能力
产品特征
| 输出功能 | 2 x 常开 |
|---|---|
| 感应距离 [mm] | 4 |
| 外壳 | 矩形的 |
| 尺寸 [mm] | 40 x 26 x 26 |
电气数据
| 频率AC [Hz] | 47...63 |
|---|---|
| 工作电压 [V] | 20...140 AC / 10...140 DC |
| 防护等级 | I |
| 反相保护 | 否 |
输出
| 输出功能 | 2 x 常开 |
|---|---|
| 开关量输出DC电压降最大值 [V] | 5 |
| 开关量输出AC电压降最大值 [V] | 5 |
| 最小的负载电流 [mA] | 5 |
| 漏电流最大值 [mA] | 0.8 |
| 开关量输出AC的持续电流负载 [mA] | 200 |
| 开关量输出DC的持续电流负载 [mA] | 200 |
| 开关量输出短暂的电流负载 [mA] | 900; (20 ms / 0,5 Hz) |
| 开关频率AC [Hz] | 25 |
| 开关频率DC [Hz] | 25 |
| 短路保护 | 否 |
| 过载保护 | 否 |
监控范围
| 感应距离 [mm] | 4 |
|---|---|
| 实际感应距离 Sr [mm] | 4 ± 10 % |
| 工作距离 [mm] | 0...3.25 |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2 |
|---|---|
| 迟滞 [Sr的百分比] | 3...15 |
| 开关点偏移 [Sr的百分比] | -10...10 |
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| MTTF [年] | 502 |
机械技术数据
| 重量 [g] | 78.5 |
|---|---|
| 外壳 | 矩形的 |
| 安装 | 非齐平安装 |
| 尺寸 [mm] | 40 x 26 x 26 |
| 原材料 | 不锈钢(1.4305/303); PBT |
显示器/操作件
| 显示 |
|
|---|
电气连接
| 要求的保护 | 请根据IEC60127-2第一页中的指导标准，使用小型保险丝; ≤ 2 A; 快速行动; 保险应安装在易爆区域外。. |
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接 - 插头
| 接插件: 1 x 7/8"; 译码: A |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IN0117-00 — 13.04.2023 —
IN0117 –
IND2004DAROA/SL/LS-500 RT
电气连接 - 插头
接插件: 1 x 7/8"; 译码: A
- 注释 请根据IEC60127-2第一页中的指导标准，使用小型保险丝 ≤ 2 A 快速行动
- 保险应安装在易爆区域外。.
