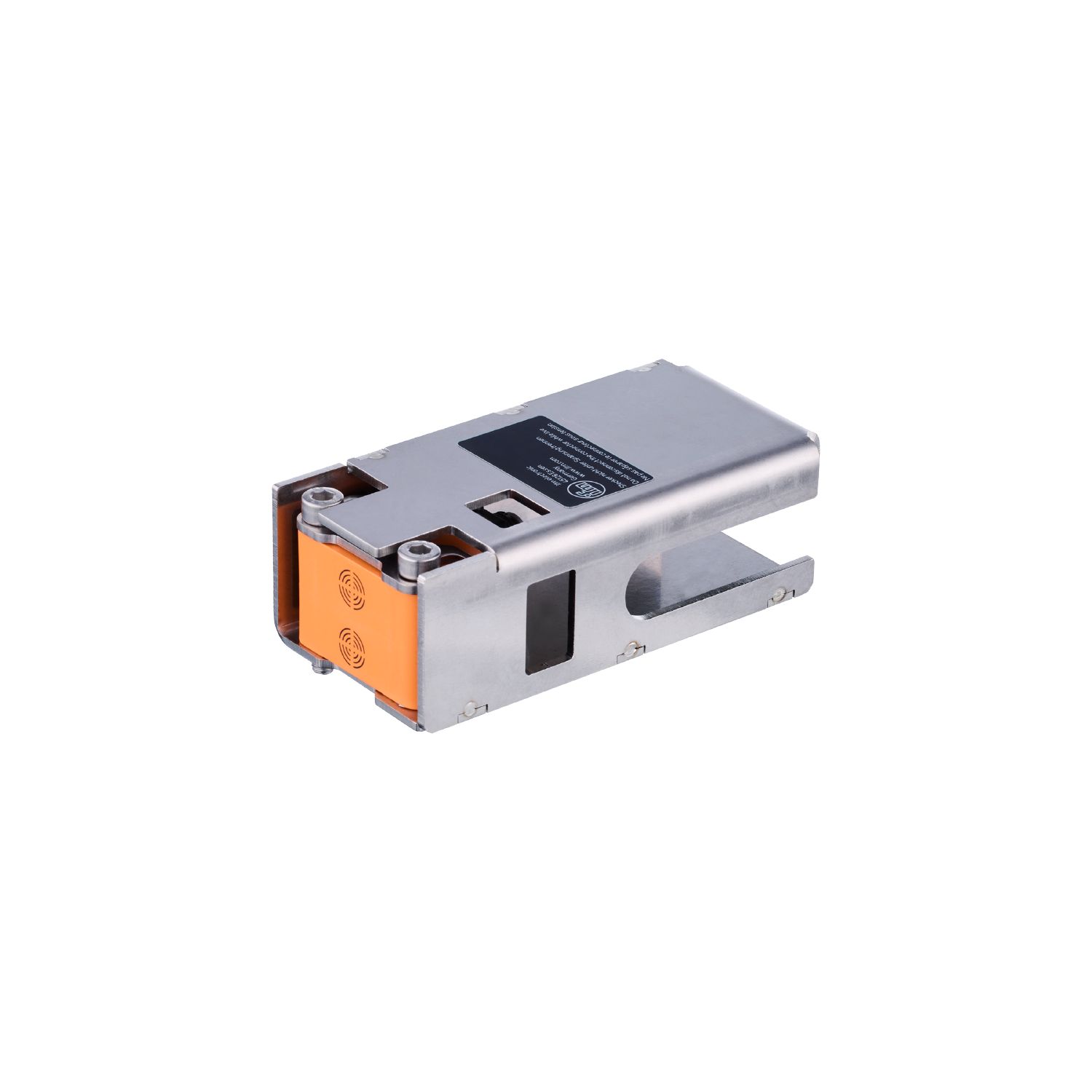

用于阀门执行器的电感式双接近开关
IN507A
IND3004DBPKG/US/3D/3G
用于阀门执行器的电感式双接近开关
IN507A
IND3004DBPKG/US/3D/3G
- 适合在危险区域的应用
- 通过 4 焦耳冲击测试的坚固外壳
- 适用于监控阀门位置
- 适用于阀门执行器的可靠位置反馈
- 非接触式并带有自洁系统
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 2 x 常开 |
| 感应距离 [mm] | 4 |
| 外壳 | 矩形的 |
| 尺寸 [mm] | 40 x 26 x 47 |
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | < 15 |
| 防护等级 | III |
| 反相保护 | 有 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 2 x 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关量输出短暂的电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 1300 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 4 |
|---|---|
| 工作距离目标凸轮 [mm] | 1 |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 |
|---|---|
| 迟滞 [Sr的百分比] | 1...15 |
| 开关点偏移 [Sr的百分比] | -10...10 |
工作条件
| 环境温度 [°C] | -20...60 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| ATEX标记 |
|
||
|---|---|---|---|
|
|
|||
| 关于ATEX标记的注意事项 |
|
||
| EMC电磁兼容 |
|
||
| MTTF [年] | 1064 |
机械技术数据
| 重量 [g] | 341.5 |
|---|---|
| 外壳 | 矩形的 |
| 尺寸 [mm] | 40 x 26 x 47 |
| 原材料 | 外壳: PBT; 保护板: PC; 防冲击保护外壳: 特种钢 |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接口 | 接插件: 1 x M12; 译码: A; 成型体: 特种钢 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — ZH-CN — IN507A — 24.04.2023 —
IN507A –
IND3004DBPKG/US/3D/3G
- 1
- 防冲击保护外壳
电气连接 - 插头
接插件: 1 x M12; 译码: A; 成型体: 特种钢
