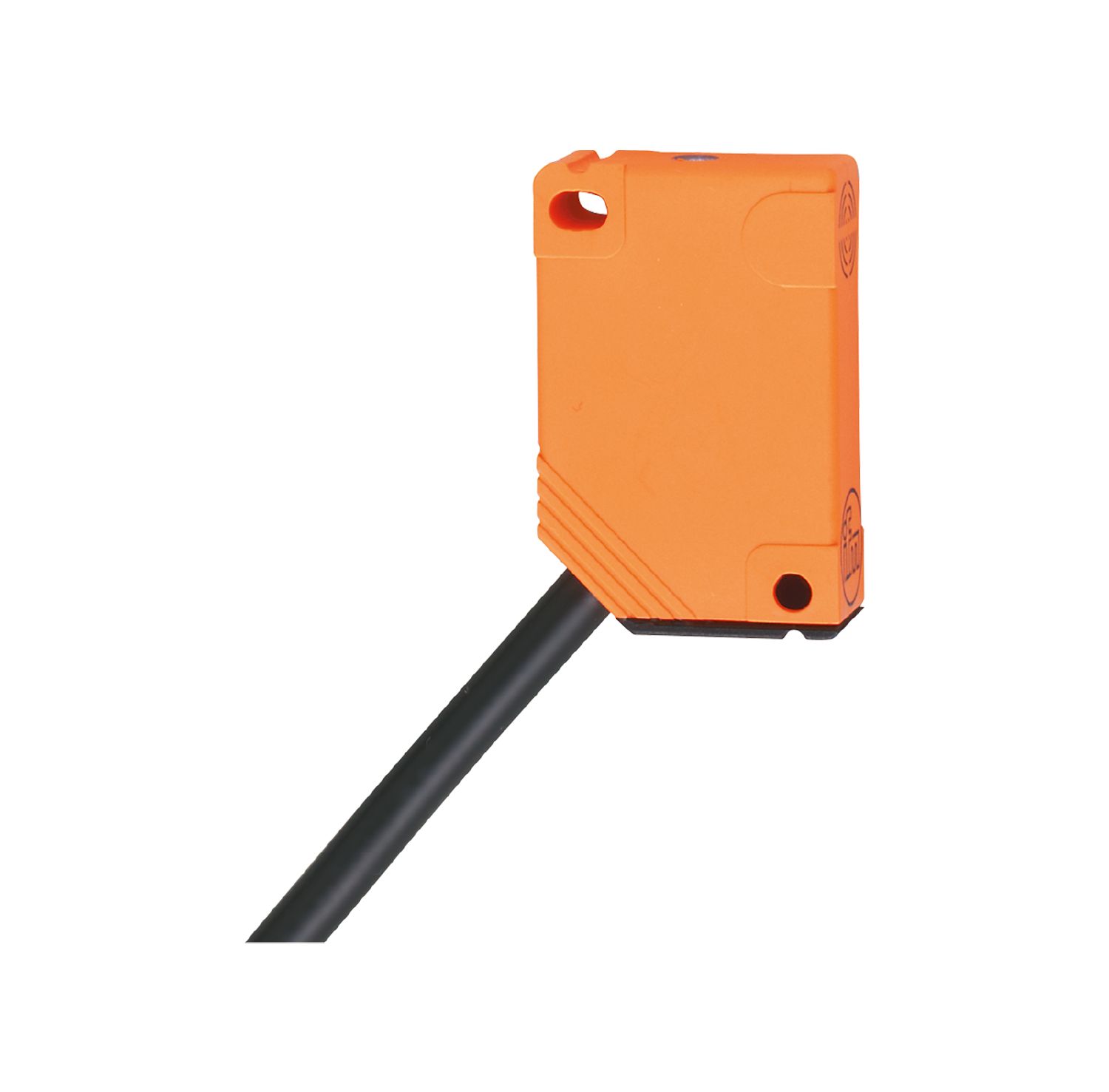

电感式接近开关
IN511A
IN-3004-BPKG/10M/3D
电感式接近开关
IN511A
IN-3004-BPKG/10M/3D
- 适合在危险区域的应用
- 带有长的 PVC 电缆
- 特别节省空间的矩形外壳
- 用于空间受限的情况
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 感应距离 [mm] | 4 |
| 外壳 | 矩形的 |
| 尺寸 [mm] | 40 x 12 x 26 |
电气数据
| 工作电压 [V] | 10...36 DC |
|---|---|
| 电流损耗 [mA] | 15; (24 V) |
| 防护等级 | III |
| 反相保护 | 有 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 250 |
| 开关频率DC [Hz] | 1300 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 4 |
|---|---|
| 实际感应距离 Sr [mm] | 4 ± 10 % |
| 工作距离 [mm] | 0...3.24 |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2 |
|---|---|
| 迟滞 [Sr的百分比] | 1...15 |
| 开关点偏移 [Sr的百分比] | -10...10 |
工作条件
| 环境温度 [°C] | -20...60 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| ATEX标记 |
|
||
|---|---|---|---|
| EMC电磁兼容 |
|
||
| MTTF [年] | 1915 |
机械技术数据
| 重量 [g] | 505.5 |
|---|---|
| 外壳 | 矩形的 |
| 安装 | 非齐平安装 |
| 尺寸 [mm] | 40 x 12 x 26 |
| 原材料 | PBT |
| 拧紧扭矩 [Nm] | < 0.5 |
|---|
| 拧紧扭矩 [Nm] | < 1.2; (当黄铜插入物与对应物接触时) |
|---|
显示器/操作件
| 显示 |
|
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 电缆: 10 m, PVC; 3 x 0.5 mm² |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — ZH-CN — IN511A — 08.04.2024 —
IN511A –
IN-3004-BPKG/10M/3D
- 1
- 固定孔
- 2
- 螺纹套 M3 深度 5.8 mm
- 3
- 插图（示例）
电气连接
电缆: 10 m, PVC; 3 x 0.5 mm²
接口
- 芯线颜色 :
- BN =
- 棕色
- BU =
- 蓝色
- BK =
- 黑色
