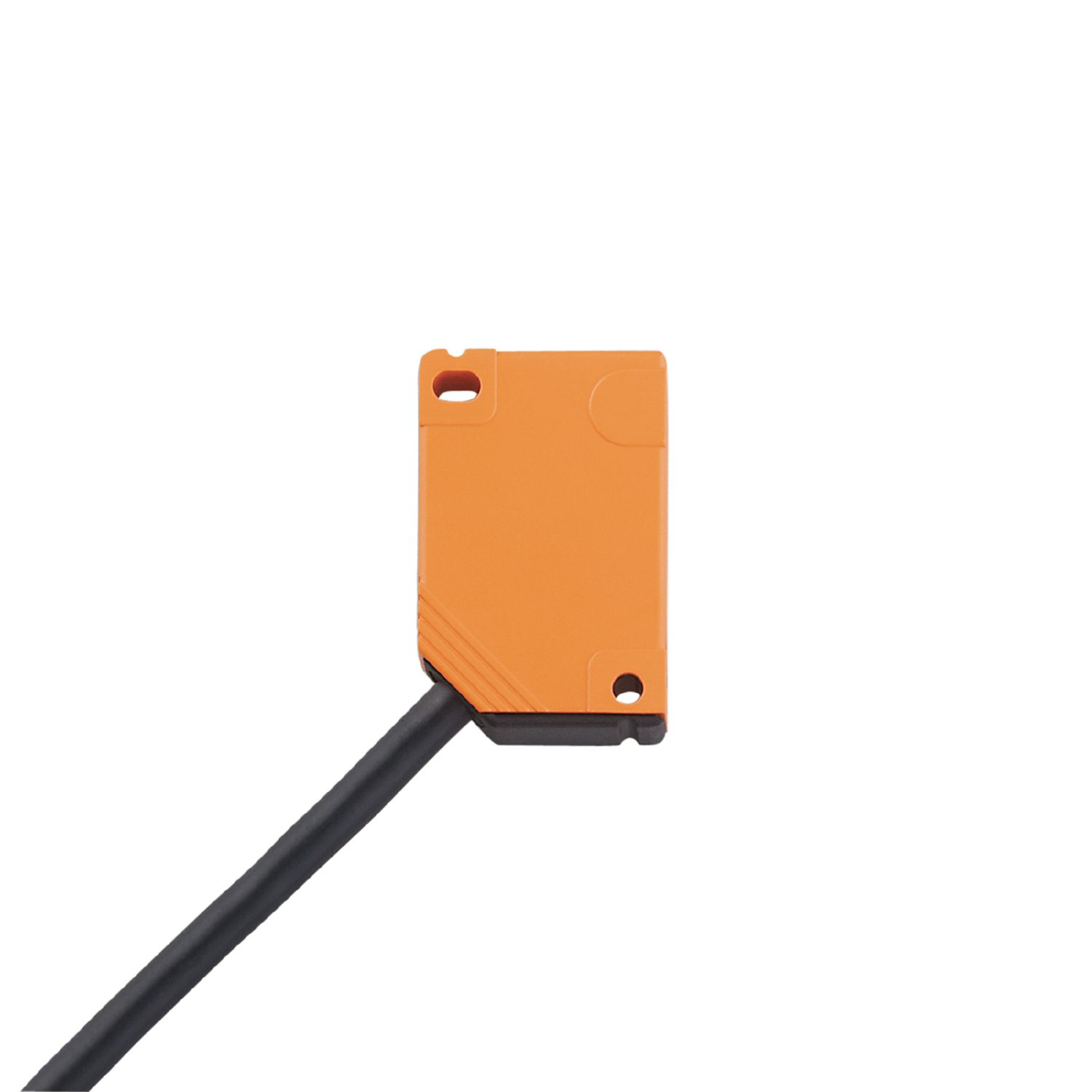

电感式接近开关

Name: IN5228
Brand: ifm
SKU: IN5228
Price: 807.00 CNY

IN5228

IN-2004-FRKG/6M/PH

电感式接近开关

IN5228

IN-2004-FRKG/6M/PH

特别节省空间的矩形外壳
用于空间受限的情况
输出功能常开/常闭可编程
极高的开关频率
两线技术

产品特征

电气设计	PNP/NPN
输出功能	常开/常闭; (可选)
感应距离 [mm]	4
外壳	矩形的
尺寸 [mm]	40 x 12 x 26

电气数据

工作电压 [V]	10...55 DC
防护等级	II
反相保护	有

输出

电气设计	PNP/NPN
输出功能	常开/常闭; (可选)
开关量输出DC电压降最大值 [V]	4.6
最小的负载电流 [mA]	4
漏电流最大值 [mA]	0.5
开关量输出DC的持续电流负载 [mA]	300
开关频率DC [Hz]	1200
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

感应距离 [mm]	4
实际感应距离 Sr [mm]	4 ± 10 %
工作距离 [mm]	0...3.25

精度/偏差

校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.4 / 铜: 0.3
迟滞 [Sr的百分比]	1...15
开关点偏移 [Sr的百分比]	-10...10

工作条件

环境温度 [°C]	-25...80
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 60947-5-2
EN 55011	等级B

MTTF [年]

1645

机械技术数据

重量 [g]	263
外壳	矩形的
安装	非齐平安装
尺寸 [mm]	40 x 12 x 26
原材料	PBT

固定孔

拧紧扭矩 [Nm]	< 0.5

螺纹套

拧紧扭矩 [Nm]	< 1.2; (当黄铜插入物与对应物接触时)

显示器/操作件

显示

开关状态	1 x LED, 黄色

注释

包装单位	1 件

电气连接

接口	电缆: 6 m, PUR; 2 x 0.5 mm²

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IN5228-00 — 08.04.2024 —
