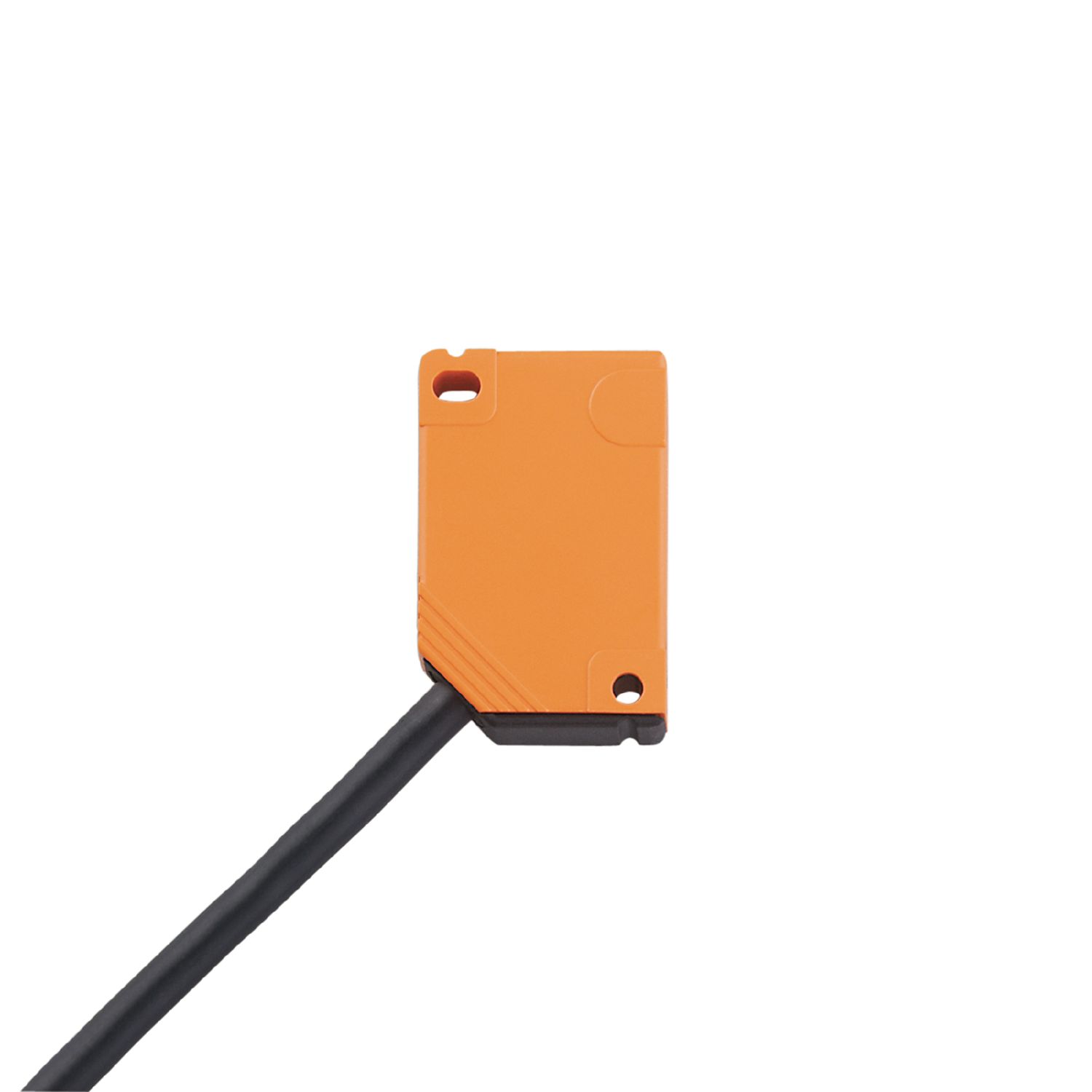

电感式接近开关
IN5281
IN-2004-ARKG/2A/3M
电感式接近开关
IN5281
IN-2004-ARKG/2A/3M
- 特别节省空间的矩形外壳
- 用于空间受限的情况
- 较高的抗冲击和振动能力
- Kraftfahrt-Bundesamt（德国汽车交通联邦办事处）E1 类型认证
- 工作温度范围大
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 感应距离 [mm] | 4 |
| 外壳 | 矩形的 |
| 尺寸 [mm] | 40 x 12 x 26 |
应用
| 特殊的性能 | 无卤素 |
|---|
电气数据
| 工作电压 [V] | 10...36 DC |
|---|---|
| 防护等级 | II |
| 反相保护 | 有 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 4 |
| 最小的负载电流 [mA] | 5 |
| 漏电流最大值 [mA] | 1 |
| 开关量输出短暂的电流负载 [mA] | 2000; (仅用于安装在固体金属板或冷却板上: 150 x 50 x 2 mm 间歇运行，最大负载电流的接通时间为4 s。 之后一分钟必须保持2s负载电流的关断时间。) |
| 开关频率DC [Hz] | 70 |
监控范围
| 感应距离 [mm] | 4 |
|---|---|
| 实际感应距离 Sr [mm] | 4 ± 10 % |
| 工作距离 [mm] | 0...3.25 |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 |
|---|---|
| 迟滞 [Sr的百分比] | 1...15 |
| 开关点偏移 [Sr的百分比] | -10...10 |
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| MTTF [年] | 874 |
|---|
机械技术数据
| 重量 [g] | 143 |
|---|---|
| 外壳 | 矩形的 |
| 安装 | 非齐平安装 |
| 尺寸 [mm] | 40 x 12 x 26 |
| 原材料 | PBT |
| 拧紧扭矩 [Nm] | < 0.5 |
|---|
| 拧紧扭矩 [Nm] | < 1.2; (当黄铜插入物与对应物接触时) |
|---|
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 电缆: 3 m, PUR, 无卤素; 2 x 0.5 mm² |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IN5281-00 — 08.04.2024 —
IN5281 –
IN-2004-ARKG/2A/3M
- 1
- 固定孔
- 2
- 螺纹套 M3 深度 5.8 mm
电气连接
电缆: 3 m, PUR, 无卤素; 2 x 0.5 mm²
接口
- 芯线颜色 :
- BN =
- 棕色
- BU =
- 蓝色
