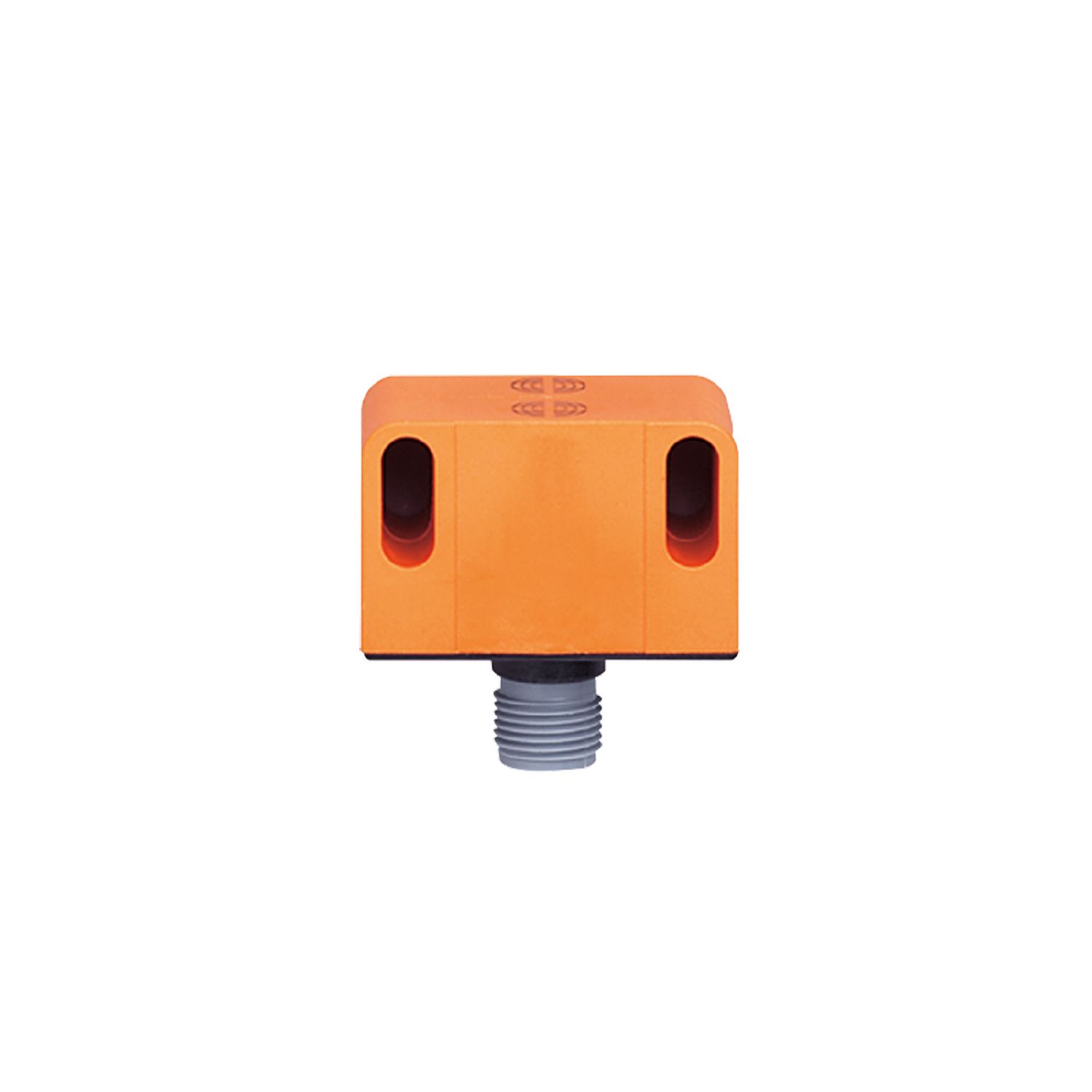

- IN5373
用于阀门执行器的电感式双接近开关
IN5373
IND3007DBPKG/US-100-DPV
用于阀门执行器的电感式双接近开关
IN5373
IND3007DBPKG/US-100-DPV
- 适用于监控阀门位置
- 适用于阀门执行器的可靠位置反馈
- 非接触式并带有自洁系统
- 只需三颗螺丝的快速稳固安装
- 感应范围大，正常运作时间长
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 2 x 常开 |
| 感应距离 [mm] | 7 |
| 外壳 | 矩形的 |
| 尺寸 [mm] | 40 x 26 x 26 |
电气数据
| 工作电压 [V] | 10...36 DC |
|---|---|
| 电流损耗 [mA] | < 15 |
| 防护等级 | II |
| 反相保护 | 有 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 2 x 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 250 |
| 开关频率DC [Hz] | 800 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 7 |
|---|---|
| 实际感应距离 Sr [mm] | 7 ± 10 % |
| 工作距离 [mm] | 0...5.7 |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 |
|---|---|
| 迟滞 [Sr的百分比] | 3...15 |
| 开关点偏移 [Sr的百分比] | -10...10 |
工作条件
| 环境温度 [°C] | -25...70 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| MTTF [年] | 1064 |
机械技术数据
| 重量 [g] | 40.5 |
|---|---|
| 外壳 | 矩形的 |
| 安装 | 非齐平安装 |
| 尺寸 [mm] | 40 x 26 x 26 |
| 原材料 | PC |
| 拧紧扭矩 [Nm] | 0.6...1.5; (锁定螺母) |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IN5373-00 — 13.04.2023 —
IN5373 –
IND3007DBPKG/US-100-DPV
电气连接 - 插头
接插件: 1 x M12; 译码: A
