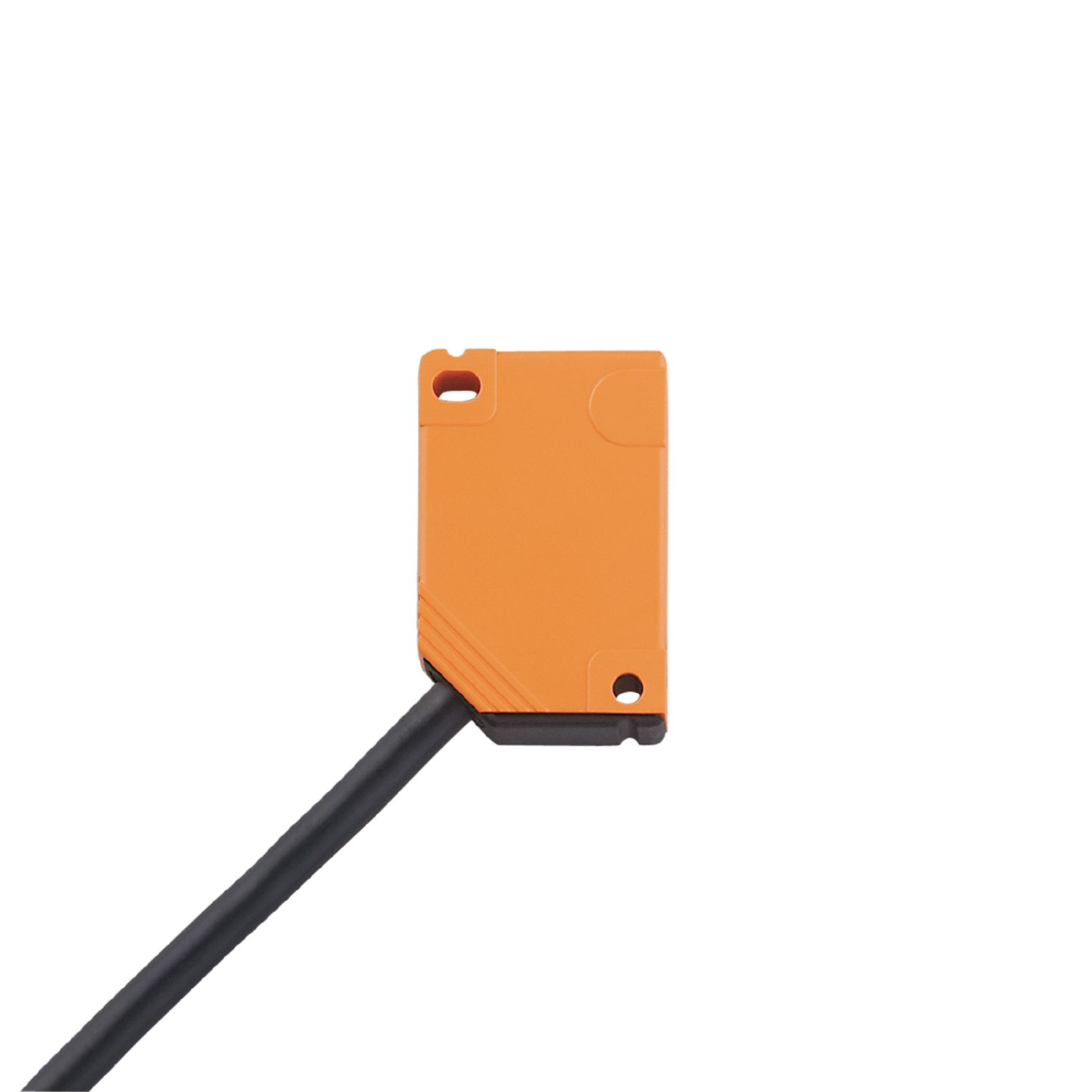

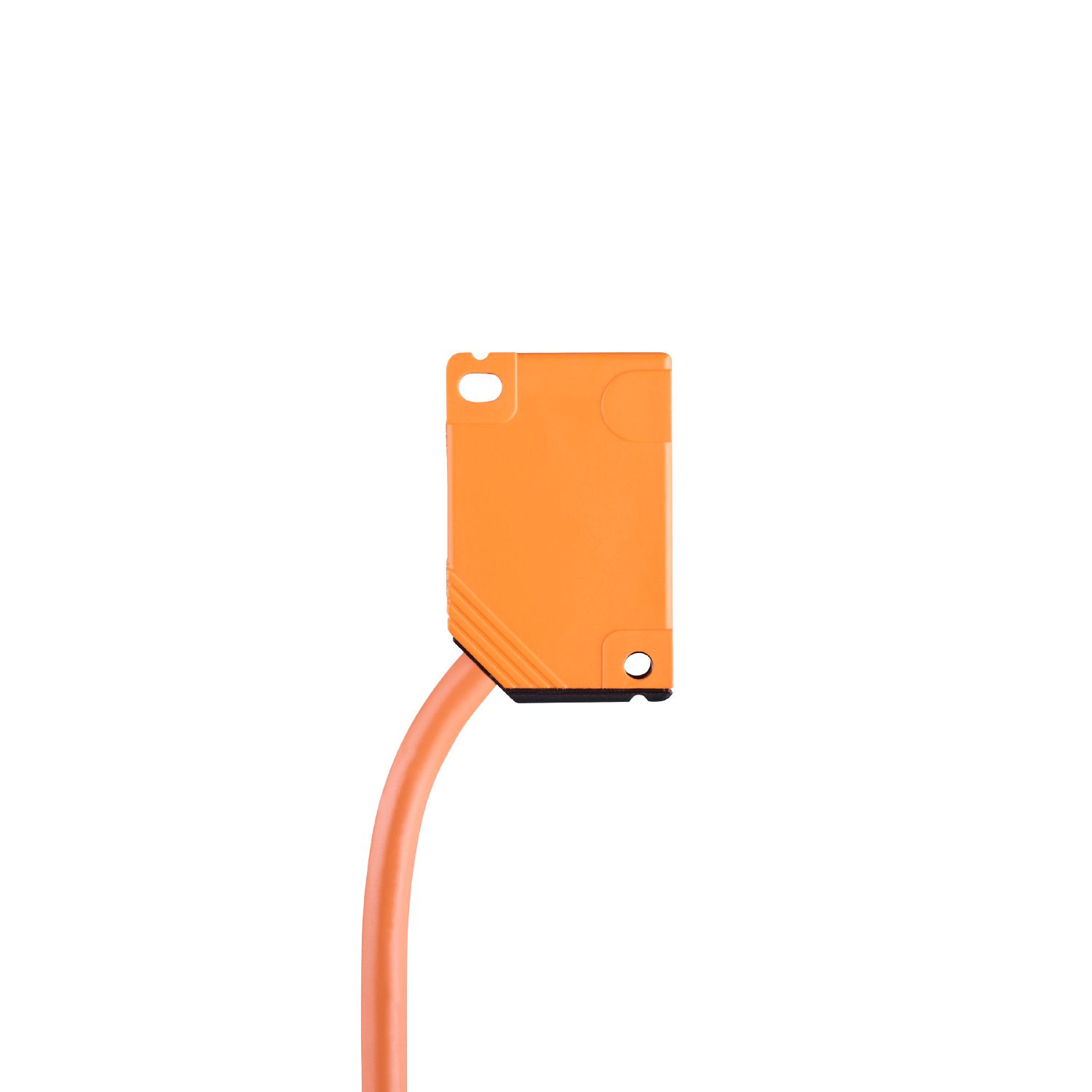

电感式接近开关
IN5391
IN-3004-BPKG/1,5M/US
电感式接近开关
IN5391
IN-3004-BPKG/1,5M/US
{{ifmVariantName}}
| 产品特征 | |||||
|---|---|---|---|---|---|
| 电气设计 | PNP | ||||
| 输出功能 | 常开 | ||||
| 感应距离 [mm] | 4 | ||||
| 外壳 | 矩形的 | ||||
| 尺寸 [mm] | 40 x 12 x 26 | ||||
| 电气数据 | |||||
| 工作电压 [V] | 10...36 DC | ||||
| 电流损耗 [mA] | < 15 | ||||
| 防护等级 | II | ||||
| 反相保护 | 有 | ||||
| 输出 | |||||
| 电气设计 | PNP | ||||
| 输出功能 | 常开 | ||||
| 开关量输出DC电压降最大值 [V] | 2.5 | ||||
| 开关量输出DC的持续电流负载 [mA] | 250 | ||||
| 开关频率DC [Hz] | 1200 | ||||
| 短路保护 | 有 | ||||
| 短路保护类型 | 脉冲 | ||||
| 过载保护 | 有 | ||||
| 监控范围 | |||||
| 感应距离 [mm] | 4 | ||||
| 实际感应距离 Sr [mm] | 4 ± 10 % | ||||
| 工作距离 [mm] | 0...3.25 | ||||
| 精度/偏差 | |||||
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 | ||||
| 迟滞 [Sr的百分比] | 1...15 | ||||
| 开关点偏移 [Sr的百分比] | -10...10 | ||||
| 工作条件 | |||||
| 环境温度 [°C] | -25...70 | ||||
| 外壳防护等级 | IP 67 | ||||
| 认证/测试 | |||||
| EMC电磁兼容 |
|
||||
| MTTF [年] | 1925 | ||||
| 机械技术数据 | |||||
| 重量 [g] | 95.3 | ||||
| 外壳 | 矩形的 | ||||
| 安装 | 非齐平安装 | ||||
| 尺寸 [mm] | 40 x 12 x 26 | ||||
| 原材料 | PBT; 锁定螺母: 特种钢 | ||||
| 显示器/操作件 | |||||
| 显示 |
|
||||
| 注释 | |||||
| 包装单位 | 1 件 | ||||
| 电气连接 - 插头 | |||||
| 接口 | 电缆: 1.5 m, PVC; 3 x 0.14 mm² | ||||
| 接口 | 接插件: 1 x M12 | ||||
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IN5391-00 — 01.06.2010 —
|
|||||
IN5391 –
IN-3004-BPKG/1,5M/US
- 1
- 螺纹套 M3 深度 5.8 mm
- 拧紧扭矩 最大值 1.2 Nm 螺丝固定等级 8.8
- 当黄铜插入物与对应物接触时
电气连接 - 插头
电缆: 1.5 m, PVC; 3 x 0.14 mm²
接插件: 1 x M12
