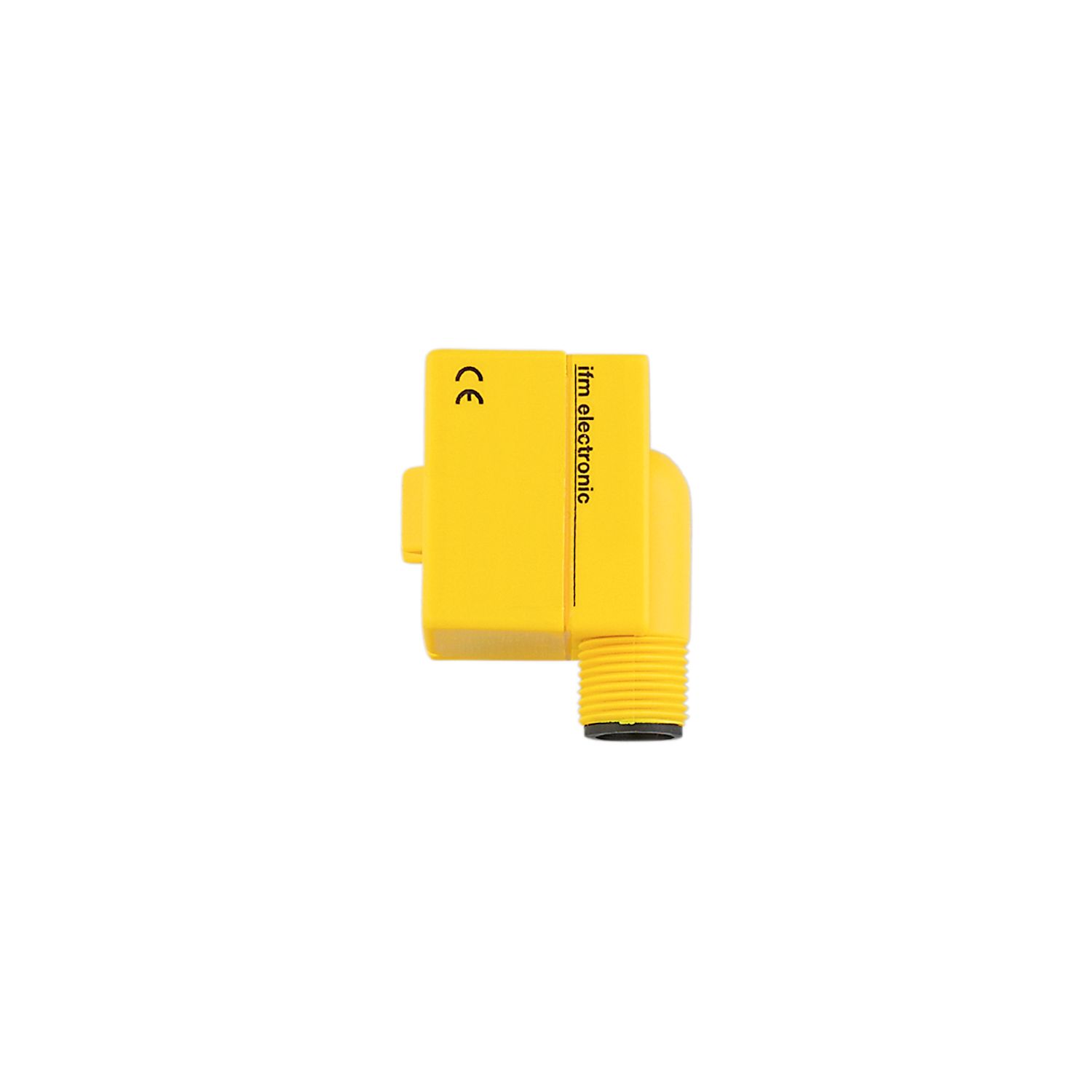

- IQ5003
用于安装杆气缸的气缸开关
IQ5003
IQ5003/US-100
用于安装杆气缸的气缸开关
IQ5003
IQ5003/US-100
- 用于外壳气缸
- 安装和固定快速便捷
- 极高的开关频率
- 清晰明确地指示开关状态
- Kraftfahrt-Bundesamt（德国汽车交通联邦办事处）E1 类型认证
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | < 2 |
| 反相保护 | 有 |
| 开机延迟时间最大值 [ms] | 5 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2.3 |
| 开关量输出DC的持续电流负载 [mA] | 200 |
| 开关频率DC [Hz] | 1000 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 磁灵敏度 [mT] | 2...35 |
|---|---|
| 传递速度 [m/s] | < 10 |
精度/偏差
| 迟滞 [mm] | 1 |
|---|---|
| 重复精度 [mm] | 0.1 |
工作条件
| 环境温度 [°C] | -25...70 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| 冲击/振动阻尼 | 30 g (11 ms) / 10-55 Hz (1 mm) |
|---|
机械技术数据
| 重量 [g] | 36 |
|---|---|
| 气缸型号 | 气动缸 |
| 原材料 | PA 12 |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IQ5003-00 — 02.06.1995 —
IQ5003 –
IQ5003/US-100
- 1
- 感应面
电气连接 - 插头
接插件: 1 x M12; 译码: A
