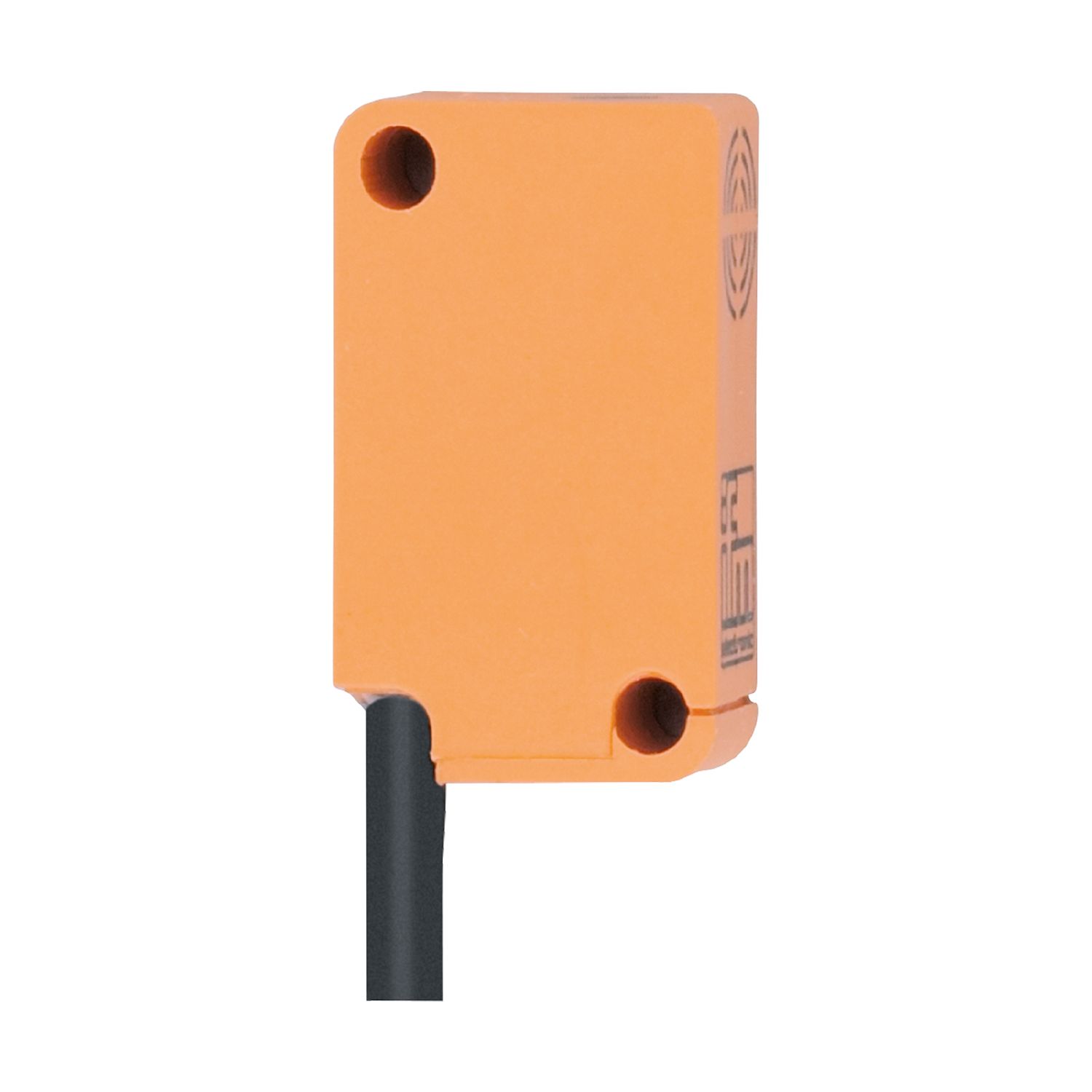

电感式接近开关

Name: IS5031
Brand: ifm
SKU: IS5031
Price: 807.00 CNY

IS5031

IS-3003-BPKG

电感式接近开关

IS5031

IS-3003-BPKG

特别节省空间的矩形外壳
用于空间受限的情况
感应范围大，正常运作时间长
清晰明确地指示开关状态
高防护等级，适应严苛工业环境的需求

产品特征

电气设计	PNP
输出功能	常开
感应距离 [mm]	3
外壳	矩形的
尺寸 [mm]	28 x 10 x 16

电气数据

工作电压 [V]	10...30 DC
电流损耗 [mA]	< 15
防护等级	III
反相保护	有

输出

电气设计	PNP
输出功能	常开
开关量输出DC电压降最大值 [V]	2.5
漏电流最大值 [mA]	0.5
开关量输出DC的持续电流负载 [mA]	200
开关量输出短暂的电流负载 [mA]	200
开关频率DC [Hz]	100
短路保护	有
过载保护	有

监控范围

感应距离 [mm]	3
实际感应距离 Sr [mm]	3 ± 10 %
工作距离 [mm]	0...2.43

精度/偏差

校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2
迟滞 [Sr的百分比]	1...15
开关点偏移 [Sr的百分比]	-10...20

工作条件

环境温度 [°C]	0...50
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	-- CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V
EN 55011	等级B

抗振强度

EN 60947-5-2

抗冲击

EN 60947-5-2

MTTF [年]

3044

UL认证

Ta	0...50 °C
Enclosure type	Type 1
电源	Class 2
文件数量UL	E174191

机械技术数据

重量 [g]	44.1
外壳	矩形的
安装	非齐平安装
尺寸 [mm]	28 x 10 x 16
原材料	保护板: PBT; 外壳: PBT
拧紧扭矩 [Nm]	< 0.5; (带垫圈)

显示器/操作件

显示

开关状态	1 x LED, 黄色

注释

包装单位	1 件

电气连接

接口	电缆: 2 m, PVC, Ø 3.5 mm; 3 x 0.14 mm²
