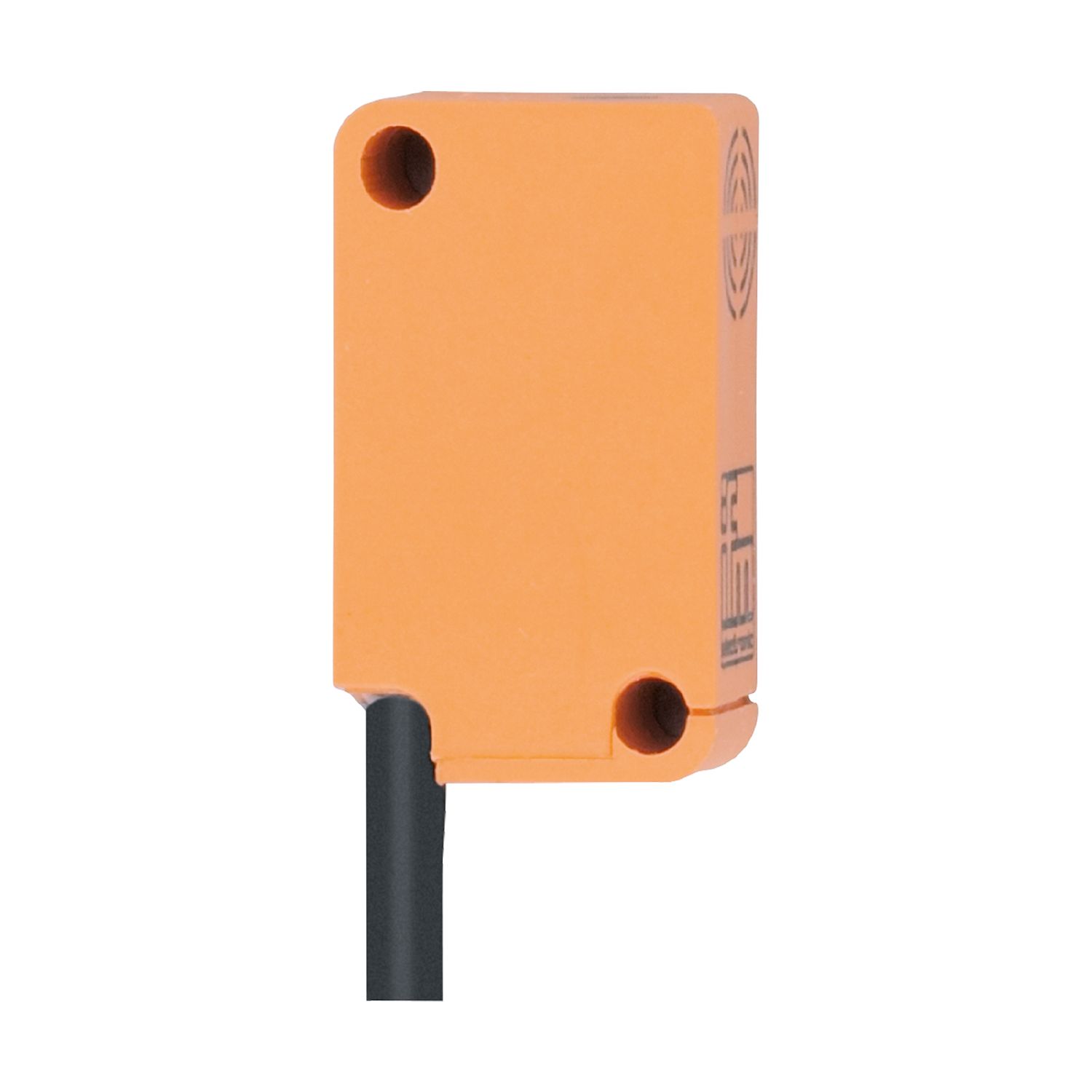

IS5077

电感式接近开关

Name: IS5077
Brand: ifm
SKU: IS5077
Price: 834.00 CNY

IS5077

IS-2003-FRKG/0,3M/PH

电感式接近开关

IS5077

IS-2003-FRKG/0,3M/PH

特别节省空间的矩形外壳
用于空间受限的情况
极高的开关频率
工作温度范围大
清晰明确地指示开关状态

产品特征

电气设计	PNP/NPN
输出功能	常开/常闭; (可设定参数)
感应距离 [mm]	3
外壳	矩形的
尺寸 [mm]	28 x 10 x 16

应用

特殊的性能	增长的感应距离

电气数据

工作电压 [V]	5...36 DC
电流损耗 [mA]	< 15
防护等级	II
反相保护	有

输出

电气设计	PNP/NPN
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	4.6
开关量输出DC的持续电流负载 [mA]	200
开关频率DC [Hz]	500
短路保护	有
过载保护	有

监控范围

感应距离 [mm]	3
实际感应距离 Sr [mm]	3 ± 10 %
工作距离 [mm]	0...2.4
增长的感应距离	有

精度/偏差

校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3
迟滞 [Sr的百分比]	1...15
开关点偏移 [Sr的百分比]	-10...10

工作条件

环境温度 [°C]	-25...80
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	3 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 射频场感应的传导抗扰度	3 V
EN 55011	等级B

MTTF [年]

2470

UL认证

Ta	-25...75 °C
Enclosure type	Type 1
电源	Limited Voltage/Current
文件数量UL	E174191

机械技术数据

重量 [g]	14.9
外壳	矩形的
安装	非齐平安装
尺寸 [mm]	28 x 10 x 16
原材料	PBT
拧紧扭矩 [Nm]	< 0.5; (带垫圈)

显示器/操作件

显示

开关状态	1 x LED, 黄色

注释

包装单位	1 件

电气连接

接口	电缆: 0.3 m, PUR / PVC; 2 x 0.14 mm²

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IS5077-01 — 13.04.2023 —
