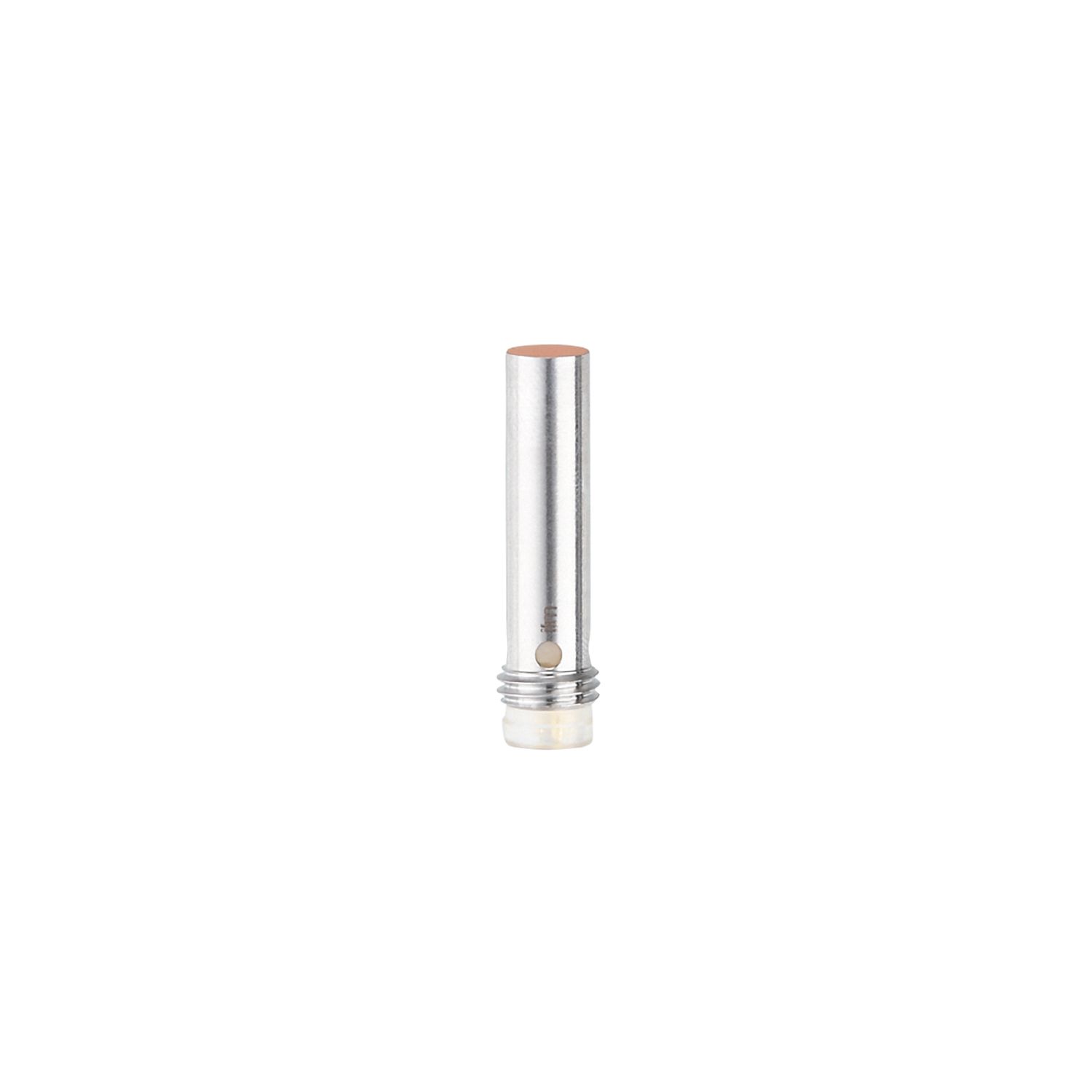

电感式接近开关
IT5040
ITB3002BBPKG/V4A/AS
电感式接近开关
IT5040
ITB3002BBPKG/V4A/AS
- 用于空间受限的情况
- 节省空间的 M8 连接器
- 清晰明确地指示开关状态
- 坚固的不锈钢外壳，适用于严苛的工业环境
- 极高的开关频率
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 感应距离 [mm] | 2 |
| 外壳 | 圆柱形的 |
| 尺寸 [mm] | Ø 6.5 / L = 30 |
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | 10 |
| 防护等级 | III |
| 反相保护 | 有 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 800 |
| 短路保护 | 有 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 2 |
|---|---|
| 实际感应距离 Sr [mm] | 2 ± 10 % |
| 工作距离 [mm] | 0...1.62 |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.4 / 铜: 0.3 |
|---|---|
| 迟滞 [Sr的百分比] | 1...20 |
| 开关点偏移 [Sr的百分比] | -10...10 |
工作条件
| 环境温度 [°C] | -25...70 |
|---|---|
| 外壳防护等级 | IP 65; (用ifm插座妥善拧紧: IP 67) |
认证/测试
| EMC电磁兼容 |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| MTTF [年] | 1462 | ||||||||||
| 包括嵌入式软件 | 有 | ||||||||||
| UL认证 |
|
机械技术数据
| 重量 [g] | 15.3 |
|---|---|
| 外壳 | 圆柱形的 |
| 安装 | 齐平安装 |
| 尺寸 [mm] | Ø 6.5 / L = 30 |
| 原材料 | 不锈钢(1.4404 / 316L); 感应面: PBT 桔黄色; LED窗口: PPSU |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接口 | 接插件: 1 x M8; 译码: A |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IT5040-02 — 12.08.2021 —
IT5040 –
ITB3002BBPKG/V4A/AS
电气连接 - 插头
接插件: 1 x M8; 译码: A
