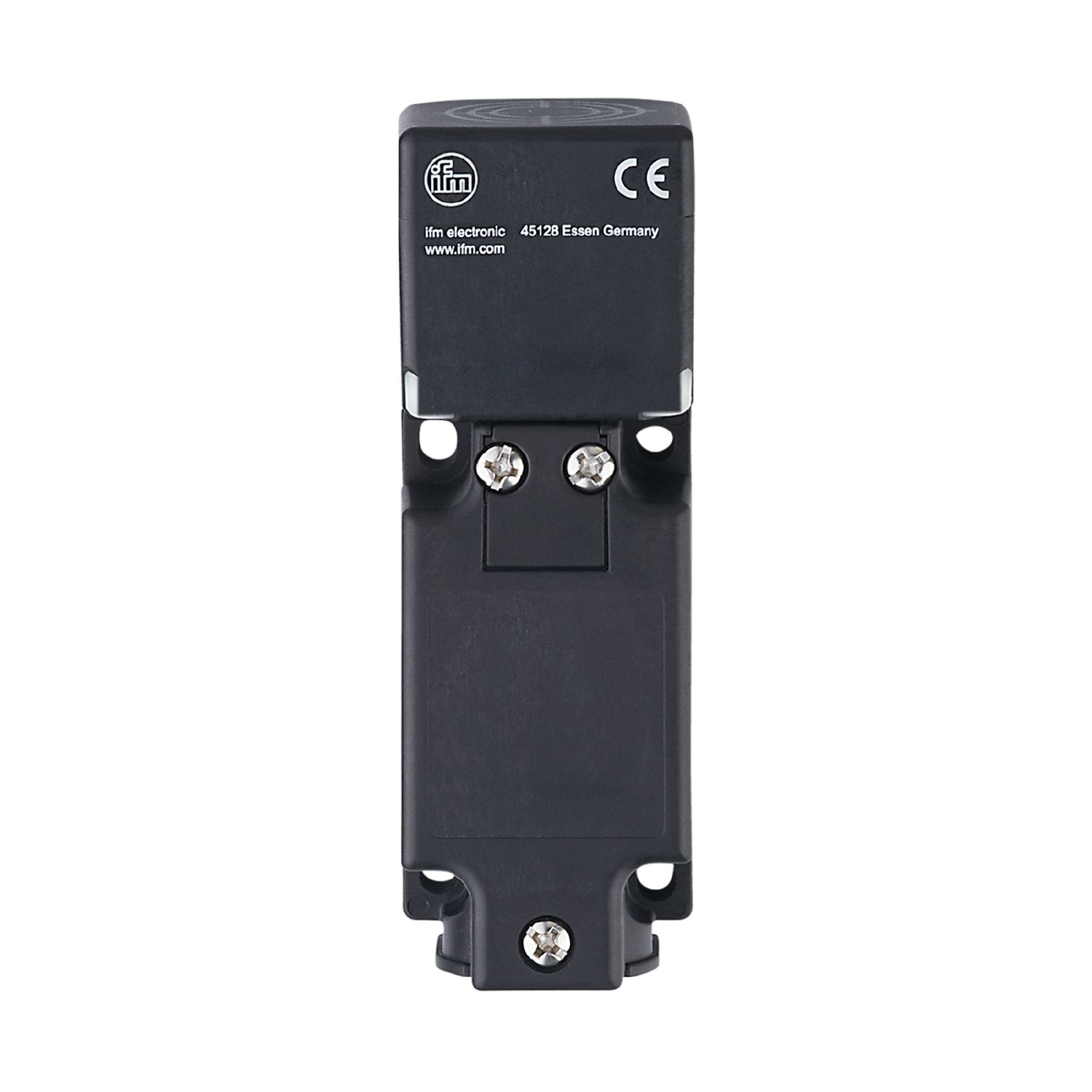

电感式接近开关
IV0009
IVE2020-FBKA
电感式接近开关
IV0009
IVE2020-FBKA
- 五个感应面位置可选
- 感应范围大，正常运作时间长
- 坚固的外壳，适用于严苛的工业环境
- 用于材料处理
- 输出功能常开/常闭可编程
产品特征
| 输出功能 | 常开/常闭; (可选) |
|---|---|
| 感应距离 [mm] | 20 |
| 外壳 | 矩形的 |
| 尺寸 [mm] | 40 x 40 x 118 |
电气数据
| 工作电压 [V] | 24...250 AC / 24...230 DC |
|---|---|
| 防护等级 | II |
| 反相保护 | 有 |
输出
| 输出功能 | 常开/常闭; (可选) |
|---|---|
| 开关量输出DC电压降最大值 [V] | 5 |
| 开关量输出AC电压降最大值 [V] | 8 |
| 最小的负载电流 [mA] | 5 |
| 漏电流最大值 [mA] | 1.5 |
| 开关量输出AC的持续电流负载 [mA] | 500 |
| 开关量输出DC的持续电流负载 [mA] | 500 |
| 开关频率AC [Hz] | 30 |
| 开关频率DC [Hz] | 100 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 20 |
|---|---|
| 实际感应距离 Sr [mm] | 20 ± 10 % |
| 工作距离 [mm] | 0...16.2 |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.4 / 铜: 0.3 |
|---|---|
| 迟滞 [Sr的百分比] | 1...10 |
| 开关点偏移 [Sr的百分比] | -10...10 |
工作条件
| 环境温度 [°C] | -25...85 | |
|---|---|---|
| 注意环境温度 |
|
|
| 海拔高度最大值 [m] | 2000 | |
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 抗振强度 |
|
||||||||||
| 抗冲击 |
|
||||||||||
| 持续抗冲击性 |
|
||||||||||
| 快速温度变化 |
|
||||||||||
| MTTF [年] | 272.6 | ||||||||||
| UL认证 |
|
||||||||||
| 说明 | 仅用于NFPA 79应用程序 |
机械技术数据
| 重量 [g] | 268 |
|---|---|
| 外壳 | 矩形的 |
| 安装 | 齐平安装 |
| 尺寸 [mm] | 40 x 40 x 118 |
| 原材料 | PA 6.6; 模压铸锌 环氧镀层; 感应面: PA 6.6; LED窗口: PA; 螺栓: 特种钢 不锈钢(1.4305/303) |
显示器/操作件
| 显示 |
|
|---|
电气连接
| 要求的保护 | ≤ 3 A und ≥ 300 V AC/DC |
|---|
注释
| 注释 |
|
||
|---|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 接线端子: ...2.5 mm²; 电缆插接式接头: M20 X 1.5 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IV0009-00 — 23.11.2022 —
IV0009 –
IVE2020-FBKA
- 1
- LED 绿色
- 2
- LED 黄色
电气连接
接线端子: ...2.5 mm²; 电缆插接式接头: M20 X 1.5
