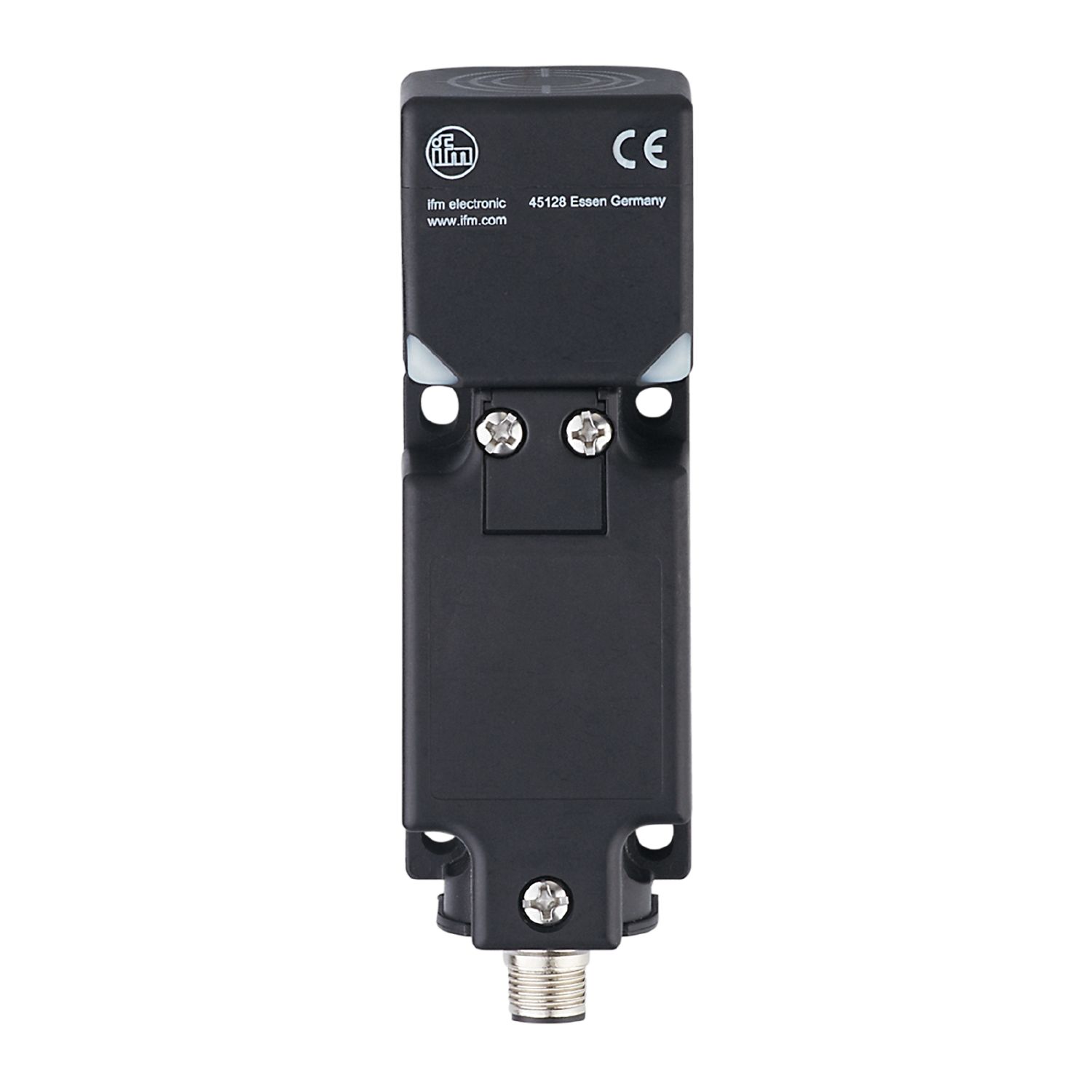

电感式接近开关
IV5060
IVE3020UBPKG/US
电感式接近开关
IV5060
IVE3020UBPKG/US
- 五个感应面位置可选
- 感应范围大,正常运作时间长
- 坚固的外壳,适用于严苛的工业环境
- 用于材料处理
- 用于检查开关状态和操作的 LED 显示
产品特征
电气设计 | PNP |
---|---|
输出功能 | 常开 |
感应距离 [mm] | 20 |
外壳 | 矩形的 |
尺寸 [mm] | 40 x 40 x 118 |
应用
特殊的性能 | 抗电磁干扰的 |
---|---|
抗电磁干扰的 | 有 |
电气数据
工作电压 [V] | 10...30 DC; (符合UL - Class 2标准 ; “限量供应电压/电流”符合UL标准) |
---|---|
电流损耗 [mA] | 20; (24 V) |
防护等级 | II |
反相保护 | 有 |
输出
电气设计 | PNP |
---|---|
输出功能 | 常开 |
开关量输出DC电压降最大值 [V] | 3 |
开关量输出DC的持续电流负载 [mA] | 200 |
开关频率DC [Hz] | 5 |
短路保护 | 有 |
短路保护类型 | 脉冲 |
过载保护 | 有 |
监控范围
感应距离 [mm] | 20 |
---|---|
实际感应距离 Sr [mm] | 20 ± 10 % |
工作距离 [mm] | 0...16.2 |
精度/偏差
校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.3 |
---|---|
迟滞 [Sr的百分比] | 1...10 |
开关点偏移 [Sr的百分比] | -10...10 |
工作条件
环境温度 [°C] | -25...85 | |
---|---|---|
注意环境温度 |
|
|
海拔高度最大值 [m] | 2000 | |
外壳防护等级 | IP 68; IP 69K |
认证/测试
EMC电磁兼容 |
|
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
抗振强度 |
|
||||||||||
抗冲击 |
|
||||||||||
持续抗冲击性 |
|
||||||||||
快速温度变化 |
|
||||||||||
MTTF [年] | 582.6 | ||||||||||
UL认证 |
|
机械技术数据
重量 [g] | 253 |
---|---|
外壳 | 矩形的 |
安装 | 齐平安装 |
尺寸 [mm] | 40 x 40 x 118 |
原材料 | PA 6.6; 模压铸锌 环氧镀层; 感应面: PA 6.6; LED窗口: PA; 下部模块: PA 6.6; 螺栓: 特种钢 |
显示器/操作件
显示 |
|
---|
注释
注释 |
|
||
---|---|---|---|
包装单位 | 1 件 |
电气连接 - 插头
接口 | 接插件: 1 x M12; 译码: A |
---|
