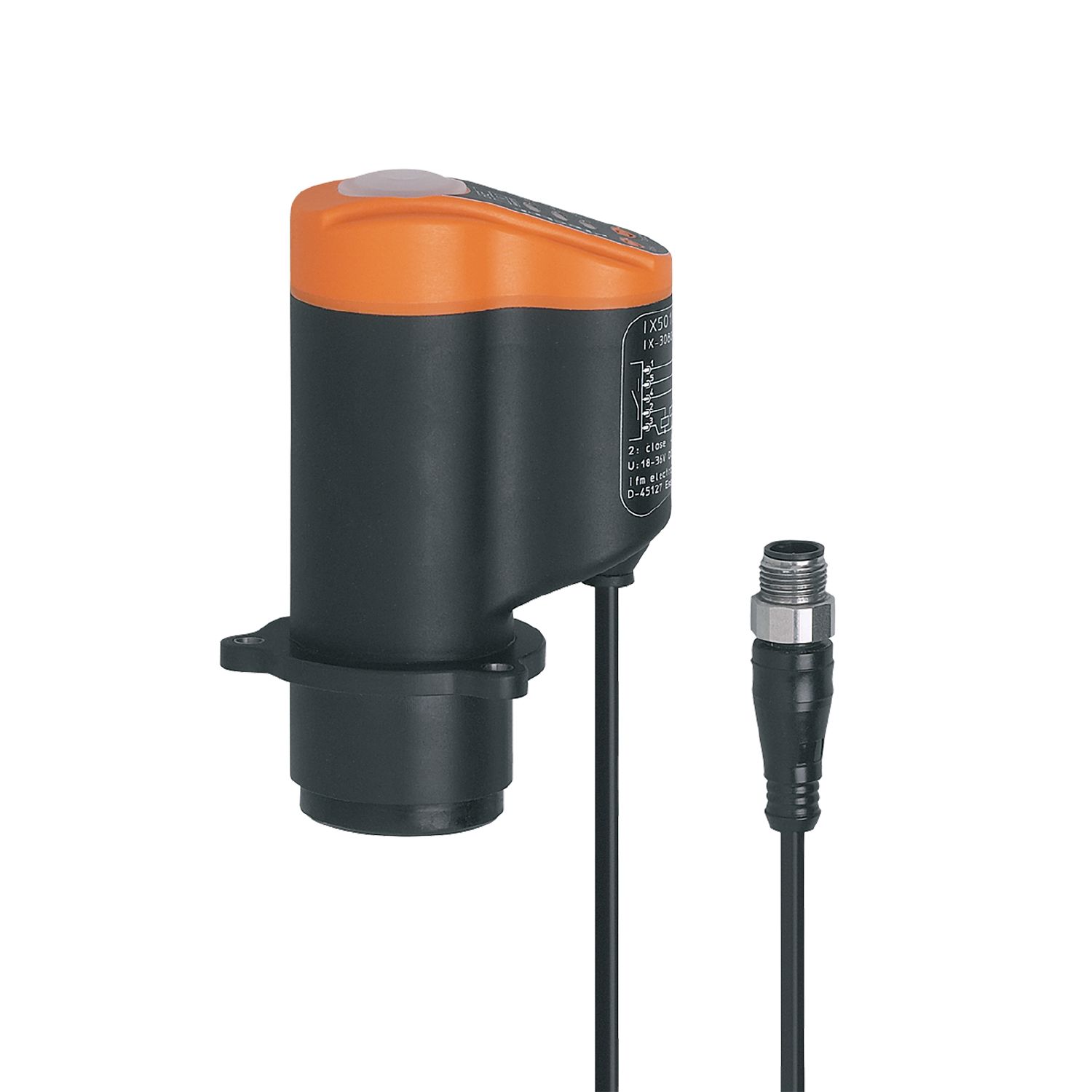

用于线性阀的位置传感器
IX5010
IX-3080-BPKG/3LED/0,3M/US
用于线性阀的位置传感器
IX5010
IX-3080-BPKG/3LED/0,3M/US
- 单或双座阀和膜片阀的位置反馈
- 可自选开关输出：阀门打开/关闭、调节位置
- 取代二进制脉冲接收器
- 整个测量范围的分辨率为 0.2 mm
- 通过按钮对阀门位置进行编程
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 3 x 常开 |
| 尺寸 [mm] | 65 x 52 x 110 |
应用
| 应用 | 用于单一和双座线形阀门的位置反馈; 绝对距离检测; 阀门密封圈的监控 |
|---|
电气数据
| 工作电压 [V] | 18...36 DC |
|---|---|
| 电流损耗 [mA] | 42; (24 V) |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间最大值 [ms] | 2000 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 3 x 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 测量范围 [mm] | 0...80 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大的目标速度 [m/s] | 1 | ||||||||||
| 阀门冲程的分辨率 [mm] | 0.2 | ||||||||||
| 目标物体 |
|
软件/编程
| 参数设定 | 测量范围内任意定义的3个开关点 |
|---|
工作条件
| 环境温度 [°C] | -25...85 | |
|---|---|---|
| 注意环境温度 |
|
|
| 外壳防护等级 | IP 65; IP 67; (仅与阀门头中的一个装置相连接, 防止传感器机械的损伤。) |
认证/测试
| EMC电磁兼容 |
|
||||||||
|---|---|---|---|---|---|---|---|---|---|
| MTTF [年] | 298 |
机械技术数据
| 重量 [g] | 217.5 |
|---|---|
| 安装方式 | 3孔法兰 |
| 尺寸 [mm] | 65 x 52 x 110 |
| 原材料 | PA; TPE; PP; LCP |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接口 | 电缆: 0.3 m, PVC; 5 x 0.14 mm² |
|---|---|
| 接口 | 接插件: 1 x M12; 译码: A |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IX5010-00 — 13.04.2023 —
IX5010 –
IX-3080-BPKG/3LED/0,3M/US
- 1
- 最大的螺旋式冲程
- 2
- 测量距离
- 3
- 测量范围初始值 零点
- 4
- 编程按钮
电气连接 - 插头
电缆: 0.3 m, PVC; 5 x 0.14 mm²
接插件: 1 x M12; 译码: A
接口
- 2
- OUT 2 close
- 4
- OUT 3 open
- 5
- OUT 1 seat
