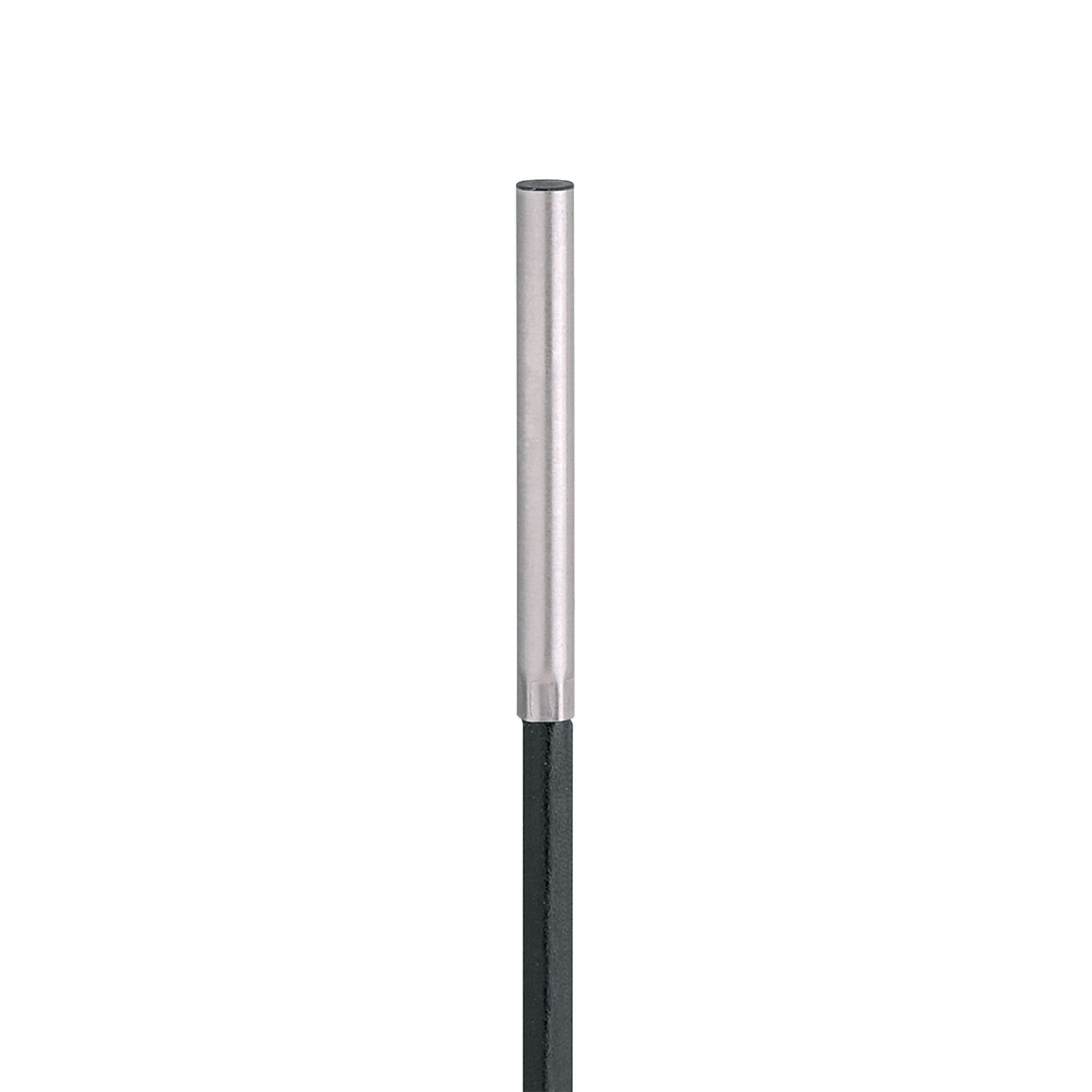

电感式接近开关

Name: IZ5047
Brand: ifm
SKU: IZ5047
Price: 958.00 CNY

IZ5047

IZB31,5-BPKG/2M PVC

电感式接近开关

IZ5047

IZB31,5-BPKG/2M PVC

特别短的外壳，直径仅有 4 mm
用于空间受限的情况
节省空间的连接技术
坚固的不锈钢外壳，适用于严苛的工业环境
极高的开关频率

产品特征

电气设计	PNP
输出功能	常开
感应距离 [mm]	1.5
外壳	圆柱形的
尺寸 [mm]	Ø 4 / L = 27

电气数据

工作电压 [V]	10...30 DC
电流损耗 [mA]	10; (24 V)
反相保护	有

输出

电气设计	PNP
输出功能	常开
开关量输出DC电压降最大值 [V]	3
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	1800
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

感应距离 [mm]	1.5
实际感应距离 Sr [mm]	1.5 ± 10 %
工作距离 [mm]	0...1.2

精度/偏差

校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3
迟滞 [Sr的百分比]	< 15
开关点偏移 [Sr的百分比]	-10...10

工作条件

环境温度 [°C]	-25...80
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 60947-5-2
EN 55011	等级B

MTTF [年]

835

UL认证

Ta	0...40 °C
电源	Class 2
文件数量UL	E174191

机械技术数据

重量 [g]	54.5
外壳	圆柱形的
安装	非齐平安装
尺寸 [mm]	Ø 4 / L = 27
原材料	外壳: 特种钢; 感应面: POM

显示器/操作件

显示

开关状态	4 x 90° LED, 红色

附件

供货范围

安装夹子: 1

注释

包装单位	1 件

电气连接

接口	电缆: 2 m, PVC; 3 x 0.14 mm²

图表

安装

	如果Sr变化<10％，则必须保持以下可用空间铁磁材料 X > 1.5 mm 其他金属 X > 3.0 mm
