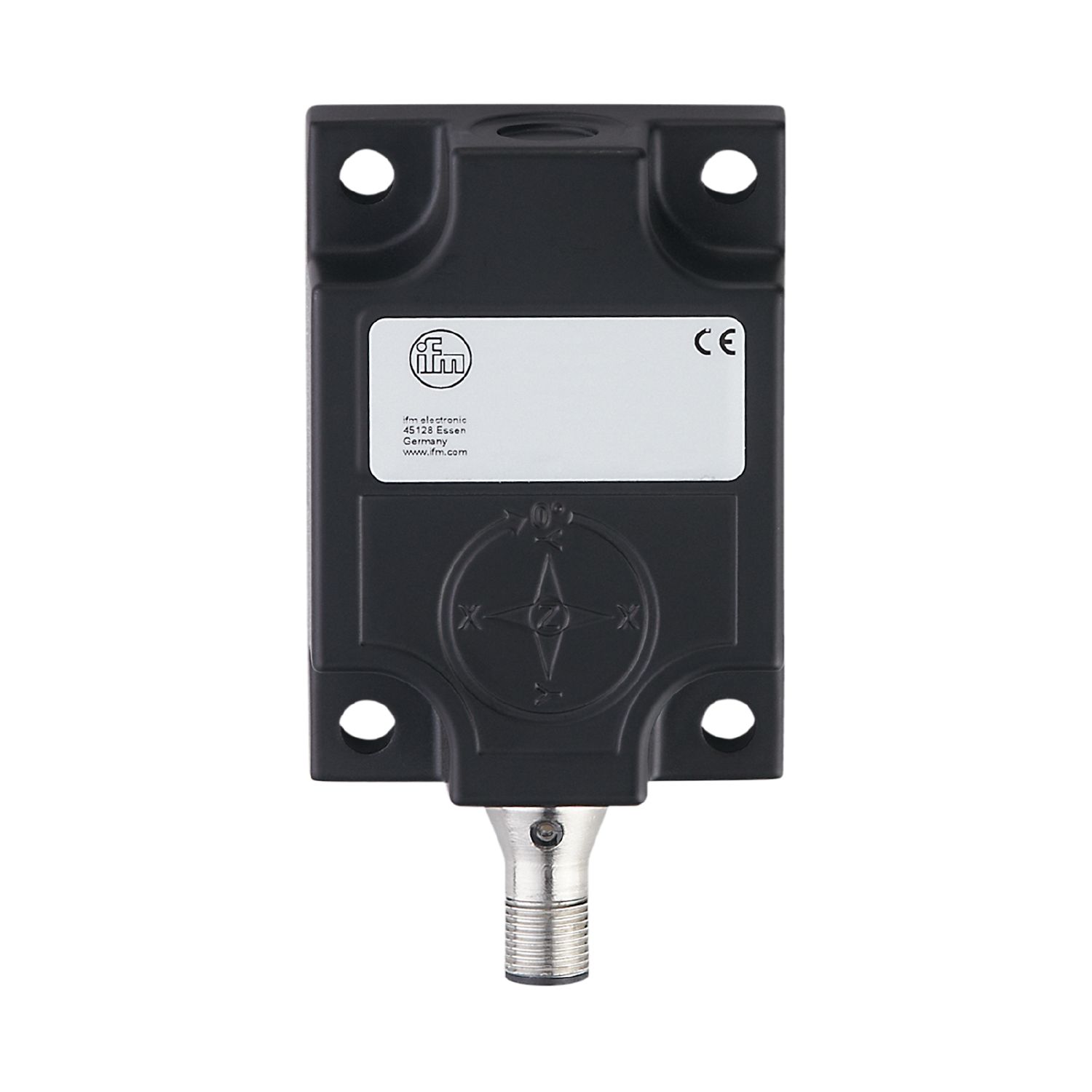

倾角传感器
JD1111
INC-M1M360C-1-KG/US-V
倾角传感器
JD1111
INC-M1M360C-1-KG/US-V
- 融合加速度传感器和陀螺仪（IMU）
- 补偿外部加速度
- 高动态测量精度
- 紧凑坚固的外壳
产品特征
| 测量原理 | 微机电系统电容式; (振动传感器 ; 陀螺仪) |
|---|---|
| 测量轴数量 | 1; (Z) |
| 通信接口 | CAN |
| 角度范围 [°] | 0...360 |
|---|
应用
| 功能原理 | 动态 |
|---|---|
| 应用 | 在动态应用中精确测量倾角 |
电气数据
| 工作电压 [V] | 9...30 DC |
|---|---|
| 电流损耗 [mA] | < 65; (9 ... 30 V DC) |
| 绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
| 防护等级 | III |
| 反相保护 | 有 |
| 反相保护 | 有 |
测量/设定范围
| 测量原理 | 微机电系统电容式; (振动传感器 ; 陀螺仪) |
|---|---|
| 测量轴数量 | 1; (Z) |
| 角度范围 [°] | 0...360 |
|---|---|
| 测量范围加速度 [g] | ± 4 |
| 汽车横摆率测量范围 [°/s] | ± 500 |
精度/偏差
| 迟滞 [°] | ≤ ± 0,05 |
|---|---|
| 重复精度 [°] | ± 0,05 |
| 分辨率 [°] | 0.01; (可设定参数) |
| 温度系数 [1/K] | ≤ ± 0,008° |
| 精确度 [°] | ± 0,5 |
|---|
| 精确度 [°] | ± 0,3 |
|---|
接口
| 通信接口 | CAN |
|---|---|
| CAN接口数 | 1 |
| 终端电阻 | 有; (内部的 ; 可设定参数) |
| 协议 | CANopen | ||
|---|---|---|---|
| 出厂设置 |
|
||
| 版本 | CiA DS301 V4.2.0; DSP-410 V2.0.0; CiA 306 V1.3.0 |
工作条件
| 环境温度 [°C] | -40...85 |
|---|---|
| 存储温度 [°C] | -40...85 |
| 外壳防护等级 | IP 67; IP 68; IP 69K |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| 抗冲击 |
|
||||
| 抗震 |
|
||||
| MTTF [年] | 260 |
机械技术数据
| 重量 [g] | 197.5 |
|---|---|
| 尺寸 [mm] | 27 x 59 x 105.3 |
| 原材料 | 外壳: 模压铸铝 黑色; 全密封结构: 聚氨酯树脂 |
| 安装方向 | 垂直的 |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - CAN-In
| 接插件: 1 x M12; 译码: A |
图表
|
测量和安装方向
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — JD1111-00 — 20.02.2024 —
JD1111 –
INC-M1M360C-1-KG/US-V
电气连接 - CAN-In
- 1
- CAN 屏蔽
- 2
- + UB
- 3
- CAN_GND
- 4
- CAN_H
- 5
- CAN_L
接插件: 1 x M12; 译码: A
