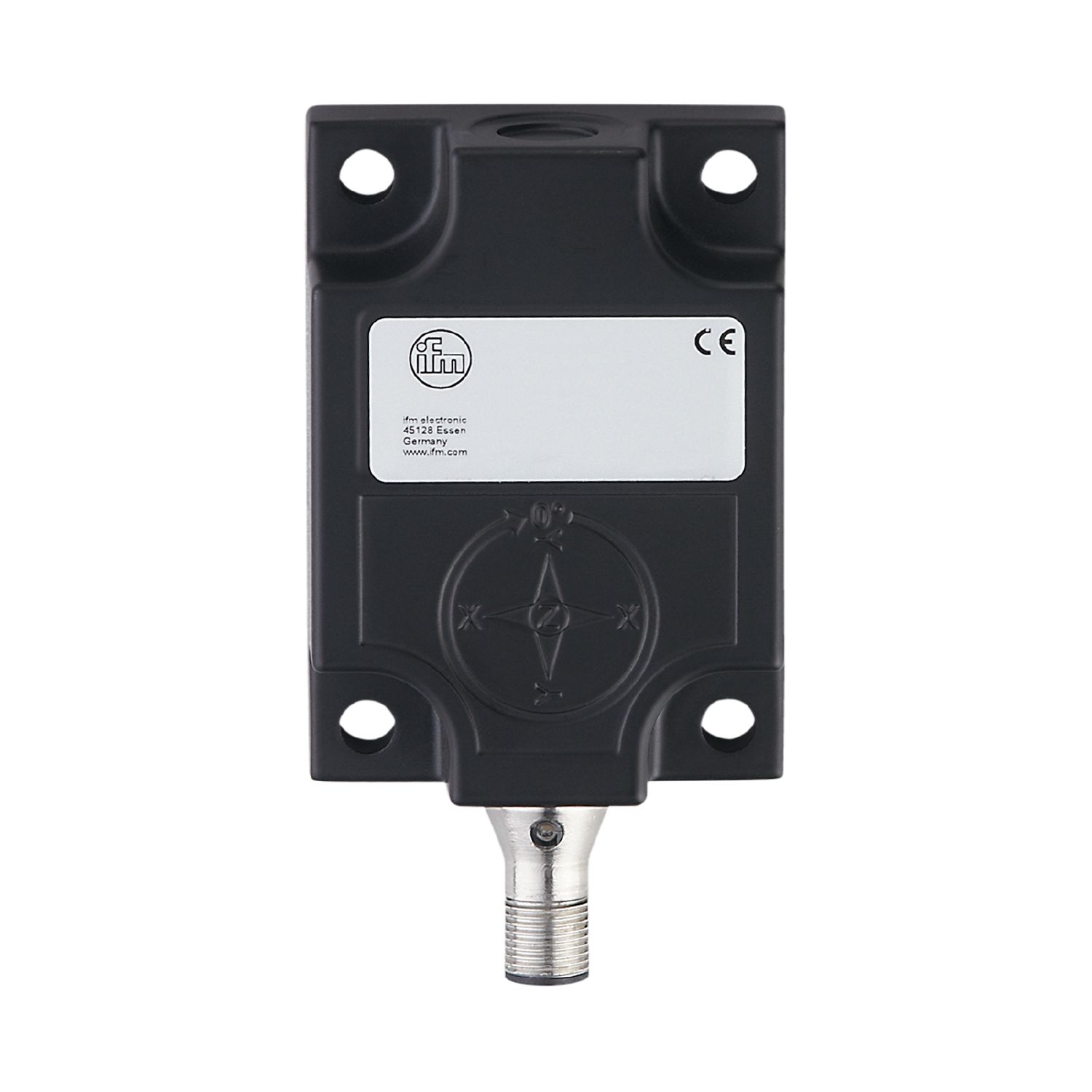

倾角传感器
JD2310
INC-M2M180J-1-KG/US-H
倾角传感器
JD2310
INC-M2M180J-1-KG/US-H
- 融合加速度传感器和陀螺仪(IMU)
- 补偿外部加速度
- 高动态测量精度
- 紧凑坚固的外壳
产品特征
测量原理 | 微机电系统电容式; (振动传感器 ; 陀螺仪) |
---|---|
测量轴数量 | 2; (X/Y) |
通信接口 | CAN |
角度范围 [°] | ± 90 |
---|
应用
功能原理 | 动态 |
---|---|
应用 | 在动态应用中精确测量倾角 |
电气数据
工作电压 [V] | 9...30 DC |
---|---|
电流损耗 [mA] | < 65; (9 ... 30 V DC) |
绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
防护等级 | III |
反相保护 | 有 |
反相保护 | 有 |
测量/设定范围
测量原理 | 微机电系统电容式; (振动传感器 ; 陀螺仪) |
---|---|
测量轴数量 | 2; (X/Y) |
角度范围 [°] | ± 90 |
---|---|
测量范围加速度 [g] | ± 4 |
汽车横摆率测量范围 [°/s] | ± 500 |
精度/偏差
迟滞 [°] | ≤ ± 0,05 |
---|---|
重复精度 [°] | ± 0,05 |
分辨率 [°] | 0.01 |
温度系数 [1/K] | ≤ ± 0,008° |
精确度 [°] | ± 0,5 |
---|
精确度 [°] | ± 0,3 |
---|
接口
通信接口 | CAN |
---|---|
CAN接口数 | 1 |
终端电阻 | 有; (内部的 ; 可设定参数) |
协议 | SAE J1939 | ||
---|---|---|---|
出厂设置 |
|
工作条件
环境温度 [°C] | -40...85 |
---|---|
存储温度 [°C] | -40...85 |
外壳防护等级 | IP 67; IP 68; IP 69K |
认证/测试
EMC电磁兼容 |
|
||||
---|---|---|---|---|---|
抗冲击 |
|
||||
抗震 |
|
||||
MTTF [年] | 260 |
机械技术数据
重量 [g] | 197.1 |
---|---|
尺寸 [mm] | 27 x 59 x 105.3 |
原材料 | 外壳: 模压铸铝 黑色; 全密封结构: 聚氨酯树脂 |
安装方向 | 水平的 |
显示器/操作件
显示 |
|
---|
附件
供货范围 |
|
---|
注释
包装单位 | 1 件 |
---|
电气连接 - CAN-In
接插件: 1 x M12; 译码: A |
图表
测量和安装方向
|
|
---|
