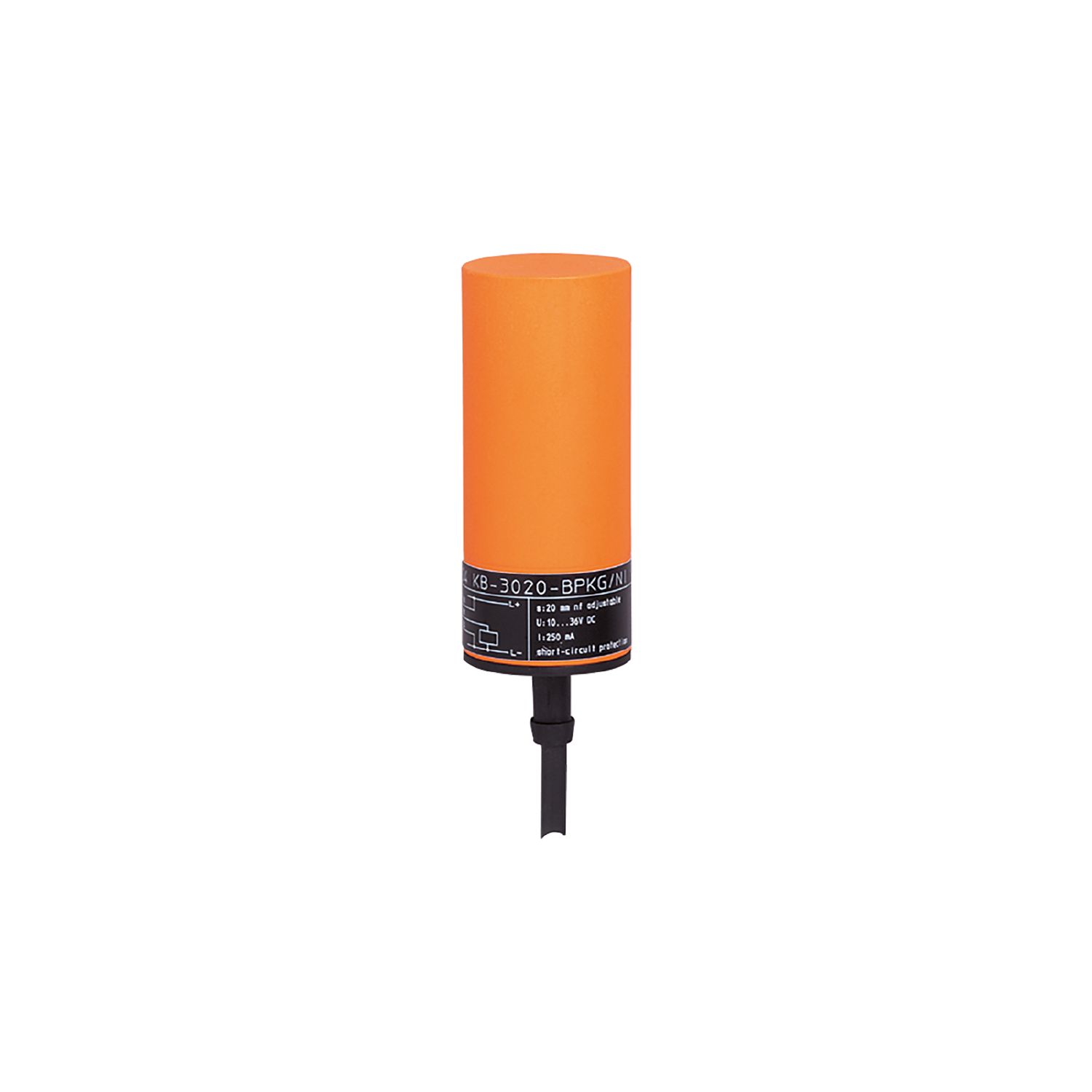

电容式接近开关
KB5004
KB-3020-BPKG/NI
电容式接近开关
KB5004
KB-3020-BPKG/NI
- 抗扰度高
- 通过电位计轻松设定感应范围
- 光滑的塑料外壳可防止沉积
- 用于位置检测或液位监控
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 感应距离 [mm] | 3...20 |
| 外壳 | 圆柱形的 |
| 尺寸 [mm] | Ø 34 / L = 81 |
电气数据
| 工作电压 [V] | 10...36 DC |
|---|---|
| 电流损耗 [mA] | 13; (24 V) |
| 防护等级 | II |
| 反相保护 | 有 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 250 |
| 开关频率DC [Hz] | 40 |
| 短路保护 | 有 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 3...20 |
|---|---|
| 检测距离可设 | 有 |
| 工厂设置检测距离 [mm] | 20 |
| 实际感应距离 Sr [mm] | 20 ± 10 % |
| 工作距离 [mm] | 0...16.2 |
精度/偏差
| 校正系数 | 玻璃: 0.4 / 水: 1 / 陶瓷: 0.2 / PVC: 0.2 |
|---|---|
| 迟滞 [Sr的百分比] | 1...15 |
| 开关点偏移 [Sr的百分比] | -15...15 |
工作条件
| 环境温度 [°C] | -25...70 |
|---|---|
| 外壳防护等级 | IP 65 |
| 增加的抗扰度 | 有; (增强的抗电磁干扰度) |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| MTTF [年] | 778 |
机械技术数据
| 重量 [g] | 255.5 |
|---|---|
| 外壳 | 圆柱形的 |
| 安装 | 非齐平安装 |
| 尺寸 [mm] | Ø 34 / L = 81 |
| 原材料 | PBT |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 电缆: 2 m, PVC; 3 x 0.5 mm² |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — KB5004-02 — 13.04.2023 —
KB5004 –
KB-3020-BPKG/NI
电气连接
电缆: 2 m, PVC; 3 x 0.5 mm²
接口
- 芯线颜色 :
- BN =
- 棕色
- BU =
- 蓝色
- BK =
- 黑色
