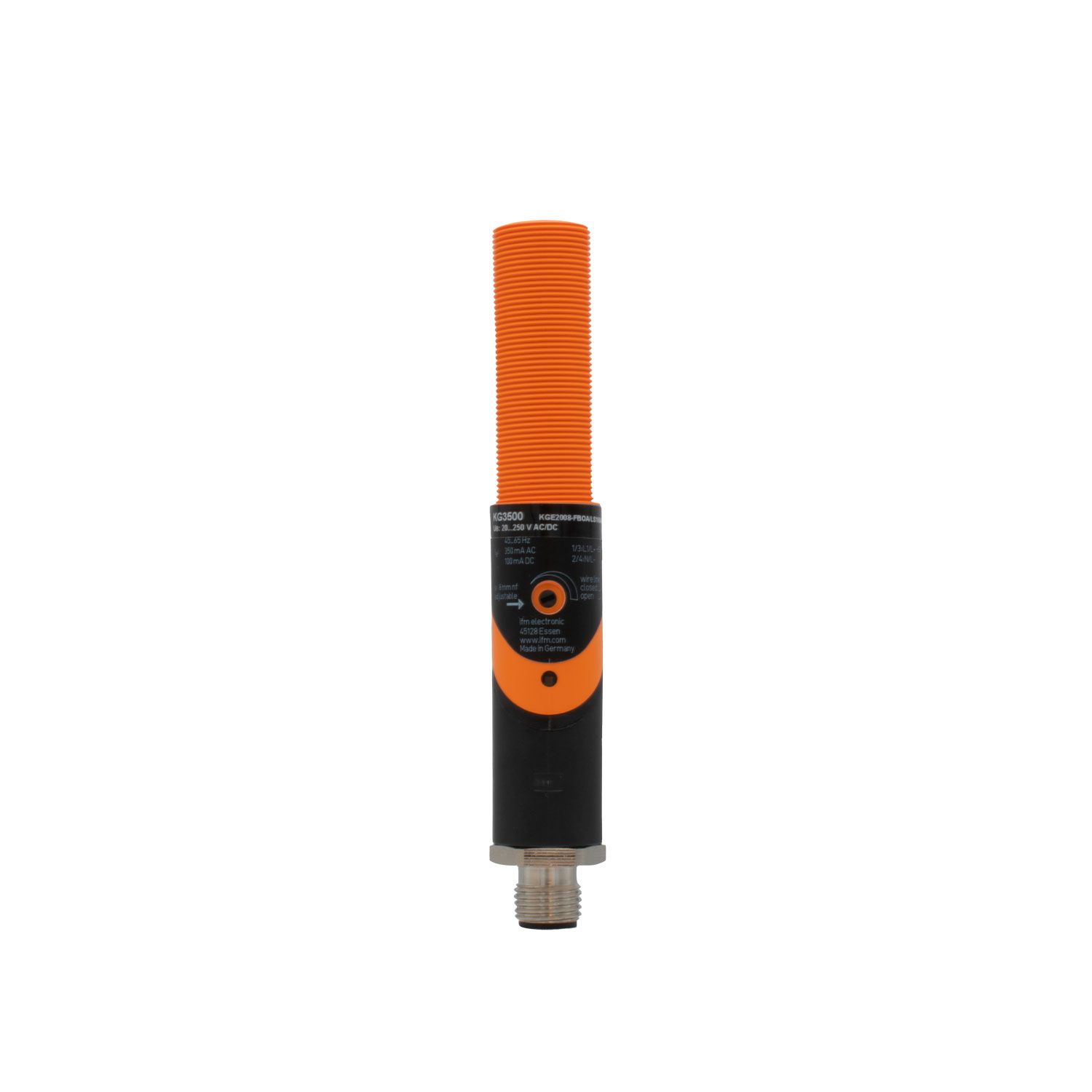

电容式接近开关
KG3500
KGE2008-FBOA/LS100AK
电容式接近开关
KG3500
KGE2008-FBOA/LS100AK
- 交直流混合输出级
- 两线技术
- 通过电位计轻松设定感应范围
- 输出功能常开/常闭可编程
- 接线端可旋转 90°
产品特征
| 输出功能 | 常开/常闭; (可选) |
|---|---|
| 感应距离 [mm] | 8 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M18 x 1 |
电气数据
| 工作电压 [V] | 20...250 AC/DC |
|---|---|
| 防护等级 | II |
| 反相保护 | 否 |
输出
| 输出功能 | 常开/常闭; (可选) |
|---|---|
| 开关量输出DC电压降最大值 [V] | 6 |
| 开关量输出AC电压降最大值 [V] | 6 |
| 最小的负载电流 [mA] | 4 |
| 漏电流最大值 [mA] | 2.0 (250 V AC) / 1.5 (110 V AC) / 0.8 (24 V DC) |
| 开关量输出AC的持续电流负载 [mA] | 250; (350 (...50 °C)) |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关量输出短暂的电流负载 [mA] | 2100; (50 ms / 1 Hz) |
| 开关频率AC [Hz] | 25 |
| 开关频率DC [Hz] | 50 |
| 短路保护 | 否 |
| 过载保护 | 否 |
监控范围
| 感应距离 [mm] | 8 |
|---|---|
| 实际感应距离 Sr [mm] | 8 ± 10 % |
| 工作距离 [mm] | 0...6.5 |
精度/偏差
| 校正系数 | 玻璃: 0.4 / 水: 1 / 陶瓷: 0.2 / PVC: 0.2 |
|---|---|
| 迟滞 [Sr的百分比] | 1...15 |
| 开关点偏移 [Sr的百分比] | -15...15 |
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 外壳防护等级 | IP 65 |
认证/测试
| EMC电磁兼容 |
|
|---|
机械技术数据
| 重量 [g] | 72.575 |
|---|---|
| 外壳 | 螺纹结构 |
| 安装 | 非齐平安装 |
| 尺寸 [mm] | M18 x 1 |
| 螺纹代号 | M18 x 1 |
| 原材料 | PBT; 端盖: PC |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接插件: 1 x 1/2"; 译码: C |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — KG3500-00 — 06.03.2003 —
KG3500 –
KGE2008-FBOA/LS100AK
电气连接 - 插头
接插件: 1 x 1/2"; 译码: C
