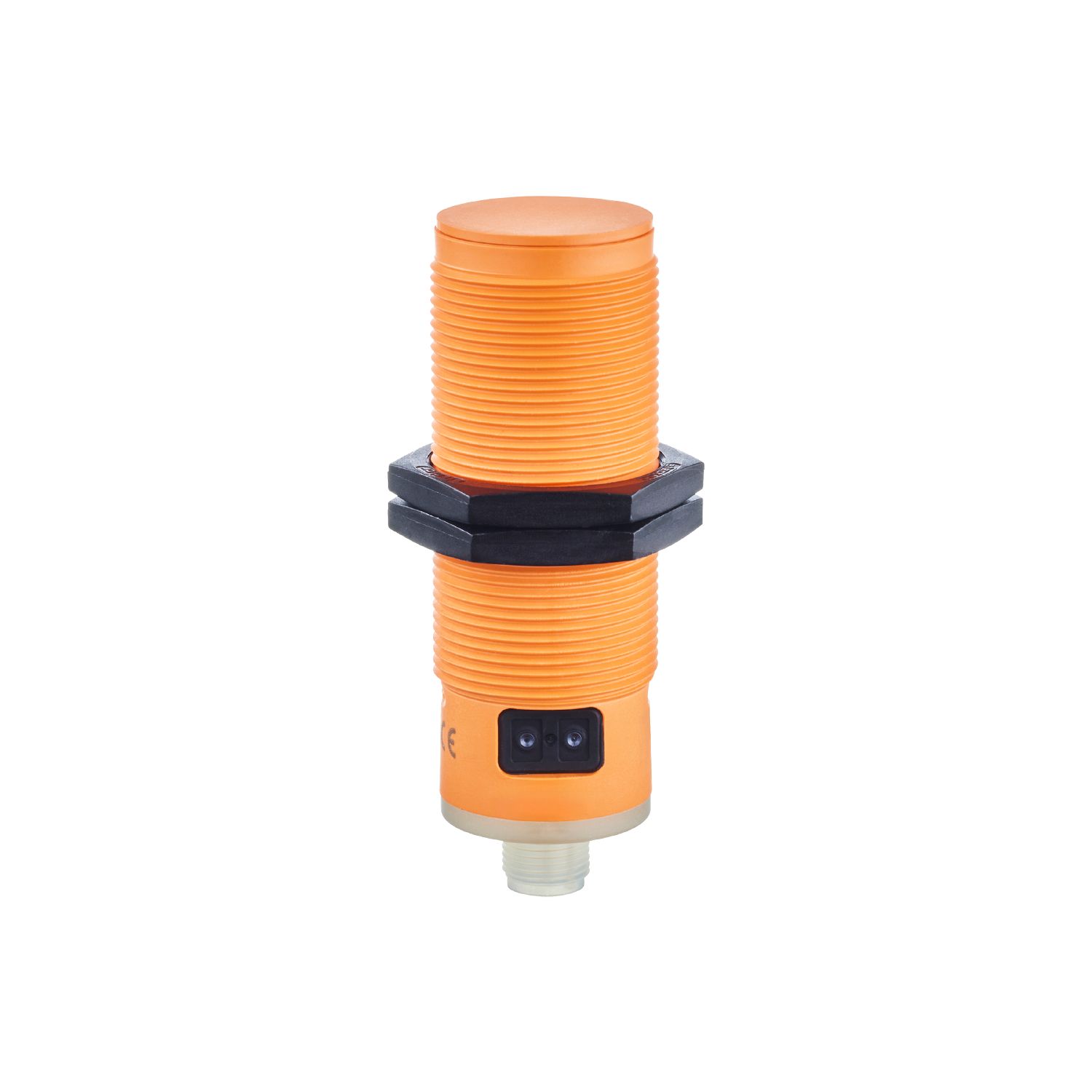

电容式接近开关
KI0054
KI-2200NFBOAP2T/LS100
电容式接近开关
KI0054
KI-2200NFBOAP2T/LS100
- 通过按钮可轻松调整为清空或满态
- 用于检测液体和干性块状材料
- 交直流混合输出级
- 两线技术
- 输出功能常开/常闭可编程
产品特征
输出功能 | 常开/常闭; (可选) |
---|---|
感应距离 [mm] | 5...40; (编程按钮) |
外壳 | 螺纹结构 |
尺寸 [mm] | M30 x 1.5 / L = 90 |
应用
安装 | 通过非金属容器壁或旁路管进行检测 |
---|---|
介质 | 干散装料; 液体媒介 |
电气数据
频率AC [Hz] | 47...63 |
---|---|
工作电压 [V] | 30...250 AC / 20...250 DC |
防护等级 | II |
反相保护 | 有 |
测量原理 | 电容式 |
输出
输出功能 | 常开/常闭; (可选) |
---|---|
开关量输出DC电压降最大值 [V] | 8 |
开关量输出AC电压降最大值 [V] | 10 |
漏电流最大值 [mA] | 2.5 (250 V AC) / 1.7 (110 V AC) / 1.5 (24 V DC) |
开关量输出AC的持续电流负载 [mA] | 100; (150 (...40 °C)) |
开关量输出DC的持续电流负载 [mA] | 100; (150 (...40 °C)) |
开关量输出短暂的电流负载 [mA] | 1000; (20 ms / 0,5 Hz) |
开关频率AC [Hz] | 10 |
开关频率DC [Hz] | 10 |
短路保护 | 否 |
过载保护 | 否 |
监控范围
感应距离 [mm] | 5...40; (编程按钮) |
---|---|
检测距离可设 | 有 |
工厂设置检测距离 [mm] | 20 |
实际感应距离 Sr [mm] | 20 ± 10 % |
精度/偏差
校正系数 | 玻璃: 0.3 / 水: 1 / 陶瓷: 0.2 / PVC: 0.1 |
---|---|
迟滞 [Sr的百分比] | 1...15 |
开关点偏移 [Sr的百分比] | -20...20 |
工作条件
环境温度 [°C] | -25...80 | |
---|---|---|
注意环境温度 |
|
|
外壳防护等级 | IP 65; IP 67 |
认证/测试
EMC电磁兼容 |
|
||
---|---|---|---|
MTTF [年] | 321 |
机械技术数据
重量 [g] | 109.8 |
---|---|
外壳 | 螺纹结构 |
安装 | 非齐平安装 |
尺寸 [mm] | M30 x 1.5 / L = 90 |
螺纹代号 | M30 x 1.5 |
原材料 | 外壳: PBT; 按钮: TPE-U; LED窗口: PC |
显示器/操作件
显示 |
|
||
---|---|---|---|
Teach示教功能 | 有 | ||
电子锁 | 有 |
电气连接
要求的保护 | 请根据IEC60127-2第一页中的指导标准,使用小型保险丝; ≤ 2 A; 快速行动 |
---|
附件
供货范围 |
|
---|
注释
注释 |
|
||
---|---|---|---|
包装单位 | 1 件 |
电气连接 - 插头
接插件: 1 x 1/2"; 译码: C |
