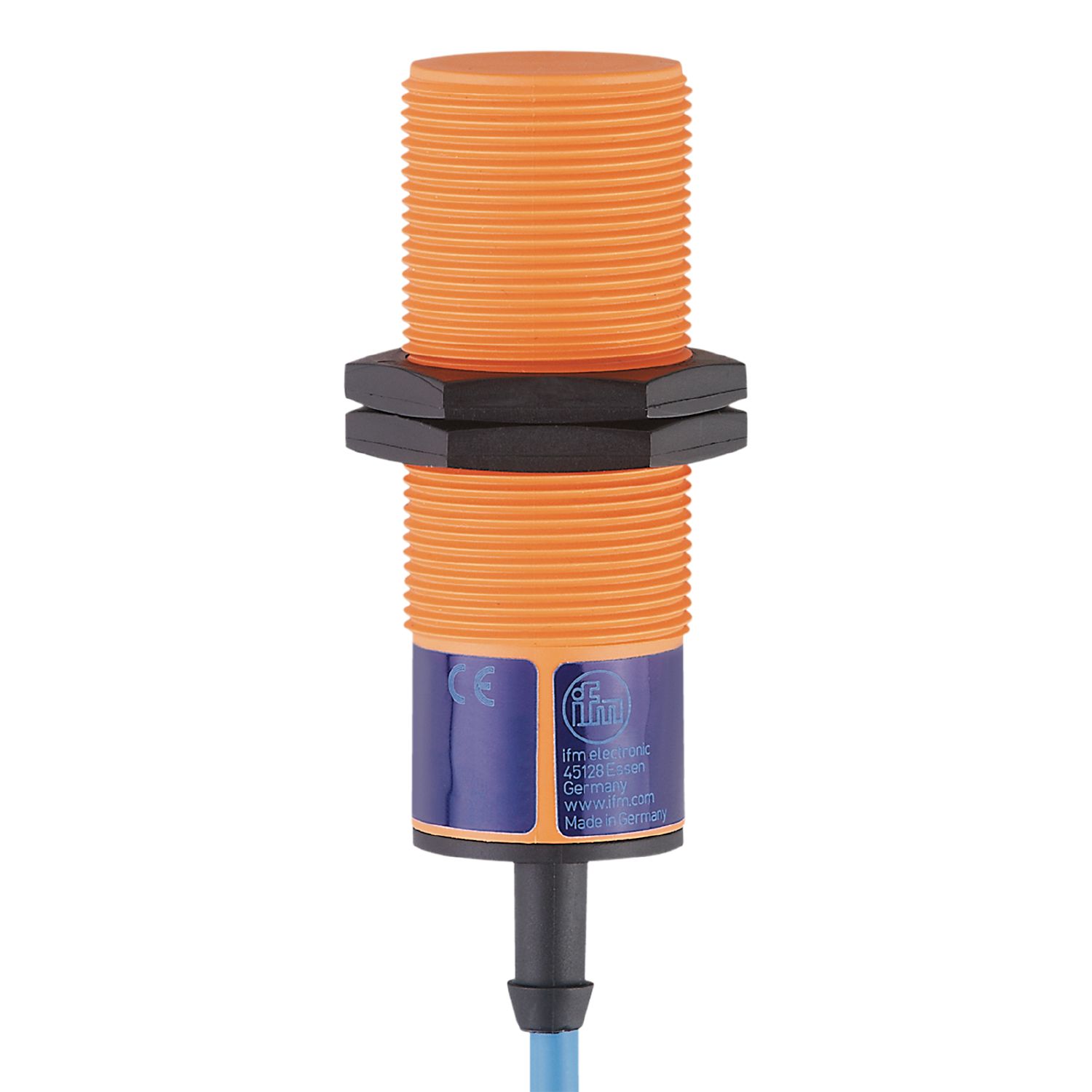

电容式接近开关
KI5030
KI-2015-N/NI/1D/1G
电容式接近开关
KI5030
KI-2015-N/NI/1D/1G
- 适合在危险区域的应用
- 通过电位计轻松设定感应范围
- LED 可清晰明确地指示开关状态
- 用于连接本质安全电路
产品特征
| 电气设计 | NAMUR |
|---|---|
| 输出功能 | 常闭 |
| 感应距离 [mm] | 15 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M30 x 1.5 / L = 81 |
电气数据
| 连接开关放大器 | 有 |
|---|---|
| 开关放大器 | 具最大值连接认证的固有的安全电路: U = 15 V / I = 50 mA / P = 120 mW |
| 额定电压DC [V] | 8.2; (1kΩ) |
| 电源电压DC [V] | 7.5...15 |
| 电流损耗 [mA] | < 1; (锁闭; 导电: > 2,2) |
| 防护等级 | II |
| 测量原理 | 电容式 |
输出
| 电气设计 | NAMUR |
|---|---|
| 输出功能 | 常闭 |
| 开关频率DC [Hz] | 40 |
| 短路保护 | 有 |
监控范围
| 感应距离 [mm] | 15 |
|---|---|
| 检测距离可设 | 有 |
| 工厂设置检测距离 [mm] | 15 |
| 实际感应距离 Sr [mm] | 15 ± 10 % |
精度/偏差
| 校正系数 | 玻璃: 0.4 / 水: 1 / 陶瓷: 0.2 / PVC: 0.2 |
|---|---|
| 迟滞 [Sr的百分比] | 1...15 |
| 开关点偏移 [Sr的百分比] | -15...15 |
工作条件
| 环境温度 [°C] | -20...60 |
|---|---|
| 外壳防护等级 | IP 65 |
认证/测试
| 许可证 | DMT 01 ATEX E 020; TIIS TC15627; IECEx BVS 06.0003 | ||
|---|---|---|---|
| ATEX标记 |
|
||
|
|
|||
| EMC电磁兼容 |
|
||
| MTTF [年] | 841 |
安全分类
| 内部电容最大值 [nF] | 375 |
|---|---|
| 内部电感最大值 [µH] | 1 |
机械技术数据
| 重量 [g] | 212.5 |
|---|---|
| 外壳 | 螺纹结构 |
| 安装 | 非齐平安装 |
| 尺寸 [mm] | M30 x 1.5 / L = 81 |
| 螺纹代号 | M30 x 1.5 |
| 原材料 | PBT |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 电缆: 2 m, PVC; 2 x 0.5 mm² |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — ZH-CN — KI5030 — 25.11.2020 —
KI5030 –
KI-2015-N/NI/1D/1G
电气连接
电缆: 2 m, PVC; 2 x 0.5 mm²
接口
- 芯线颜色 :
- BN =
- 棕色
- BU =
- 蓝色
