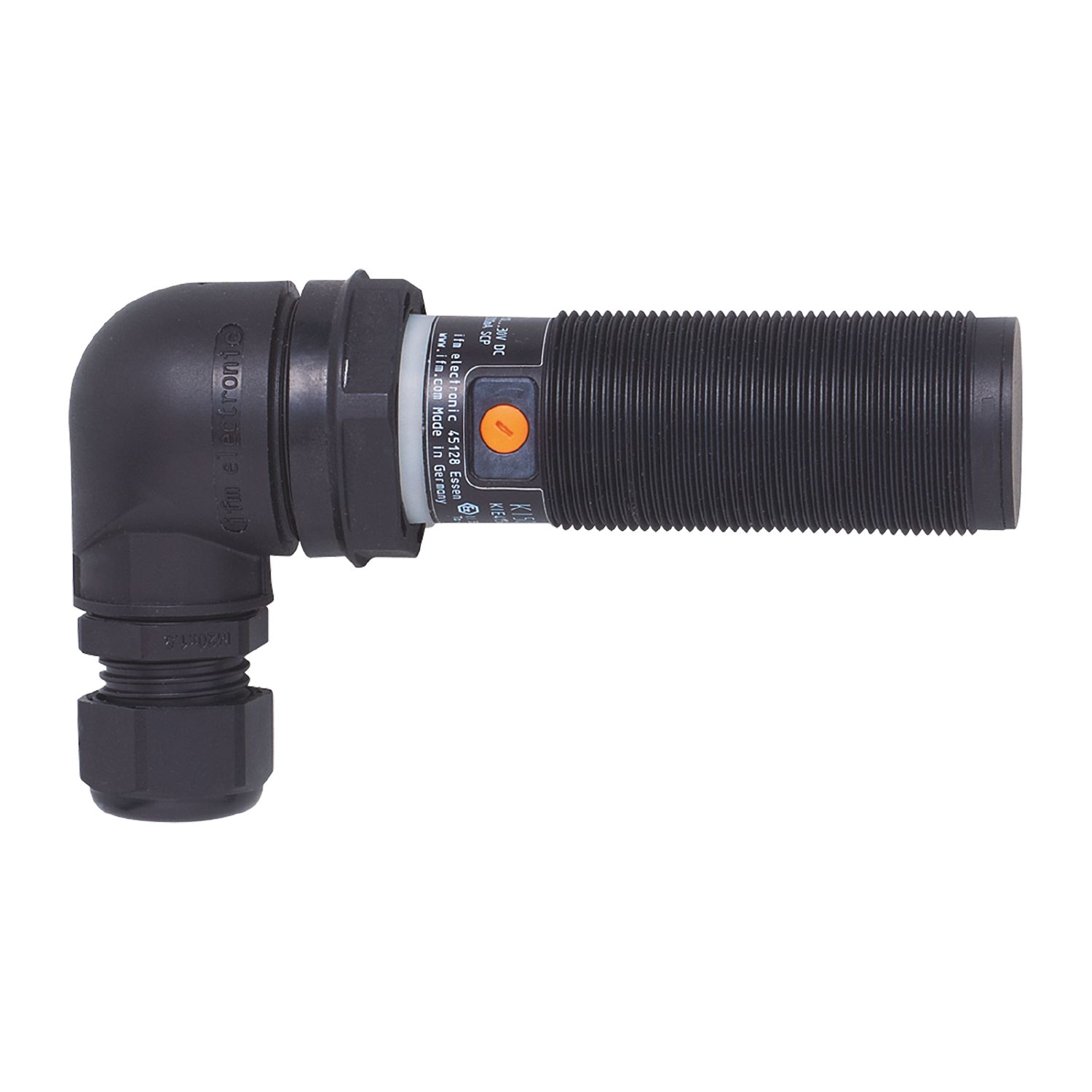

电容式接近开关
KI505A
KIE4150NCPKG/3D
电容式接近开关
KI505A
KIE4150NCPKG/3D
- 适合在危险区域的应用
- 通过电位计轻松设定感应范围
- 清晰明确地指示开关状态
- 无需开关放大器直接连接设备控制
- 互补输出功能常开/常闭
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | NC+NO |
| 感应距离 [mm] | 15 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M30 x 1.5 / L = 125 |
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | < 20 |
| 防护等级 | III |
| 反相保护 | 有 |
| 测量原理 | 电容式 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | NC+NO |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 漏电流最大值 [mA] | 0.1 |
| 开关量输出DC的持续电流负载 [mA] | 200 |
| 开关频率DC [Hz] | 10 |
| 短路保护 | 有 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 15 |
|---|---|
| 检测距离可设 | 有 |
| 工厂设置检测距离 [mm] | 15 |
| 实际感应距离 Sr [mm] | 15 ± 10 % |
精度/偏差
| 迟滞 [Sr的百分比] | 1...15 |
|---|---|
| 开关点偏移 [Sr的百分比] | -20...20 |
工作条件
| 环境温度 [°C] | -20...60 |
|---|---|
| 外壳防护等级 | IP 65; IP 67 |
认证/测试
| ATEX标记 |
|
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EMC电磁兼容 |
|
||||||||||||
| MTTF [年] | 463 |
机械技术数据
| 重量 [g] | 155 |
|---|---|
| 外壳 | 螺纹结构 |
| 安装 | 非齐平安装 |
| 尺寸 [mm] | M30 x 1.5 / L = 125 |
| 螺纹代号 | M30 x 1.5 |
| 原材料 | PBT; PA |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 接线端子: 0.34...1.5 mm²; 电缆护套: Ø 5...9 mm; 电缆插接式接头: M20 X 1.5 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — ZH-CN — KI505A — 24.04.2023 —
KI505A –
KIE4150NCPKG/3D
- 1
- 电位计
- 2
- 拧紧扭矩 10 Nm
电气连接
接线端子: 0.34...1.5 mm²; 电缆护套: Ø 5...9 mm; 电缆插接式接头: M20 X 1.5
