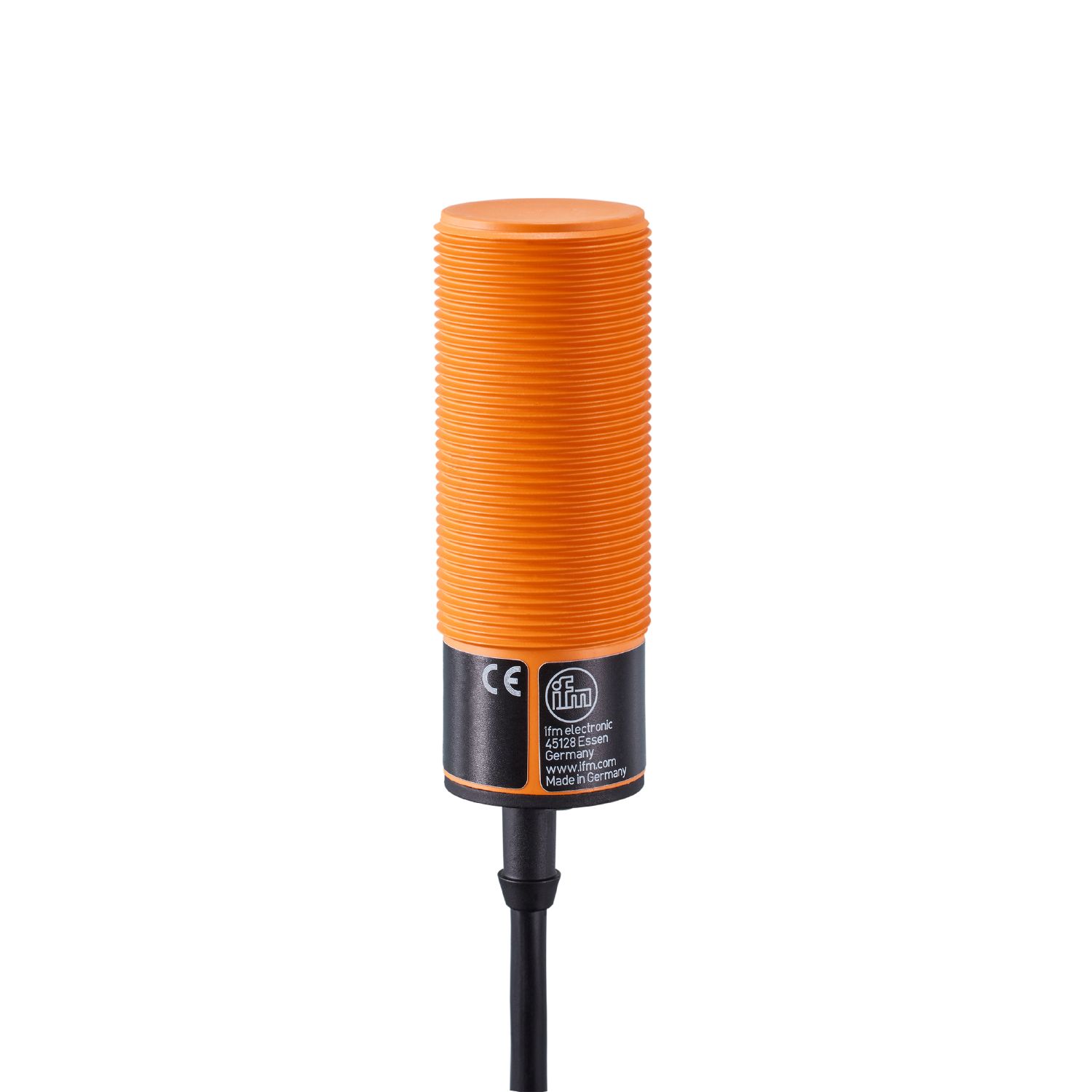

电容式接近开关
KI5209
KI-3015-FPKG/NI/0,10M/PH/US100
电容式接近开关
KI5209
KI-3015-FPKG/NI/0,10M/PH/US100
- 通过电位计轻松设定感应范围
- 清晰明确地指示开关状态
- 带有 M12 连接器的短连接电缆
- 输出功能常开/常闭可编程
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开/常闭; (可选) |
| 感应距离 [mm] | 3...15 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M30 x 1.5 / L = 81 |
电气数据
| 工作电压 [V] | 10...36 DC |
|---|---|
| 电流损耗 [mA] | < 15 |
| 防护等级 | II |
| 反相保护 | 有 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开/常闭; (可选) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 250 |
| 开关量输出短暂的电流负载 [mA] | 250 |
| 开关频率DC [Hz] | 40 |
| 短路保护 | 有 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 3...15 |
|---|---|
| 检测距离可设 | 有 |
| 工厂设置检测距离 [mm] | 15 |
| 实际感应距离 Sr [mm] | 15 ± 10 % |
| 工作距离 [mm] | 0...12.1 |
精度/偏差
| 校正系数 | 玻璃: 0.4 / 水: 1 / 陶瓷: 0.2 / PVC: 0.2 |
|---|---|
| 迟滞 [Sr的百分比] | 1...15 |
| 开关点偏移 [Sr的百分比] | -15...15 |
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 外壳防护等级 | IP 65 |
认证/测试
| MTTF [年] | 692 |
|---|
机械技术数据
| 重量 [g] | 102.5 |
|---|---|
| 外壳 | 螺纹结构 |
| 安装 | 非齐平安装 |
| 尺寸 [mm] | M30 x 1.5 / L = 81 |
| 螺纹代号 | M30 x 1.5 |
| 原材料 | PBT |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 电缆: 0.1 m, PUR | |
| 接插件: 1 x M12; 译码: A |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — KI5209-00 — 13.04.2023 —
KI5209 –
KI-3015-FPKG/NI/0,10M/PH/US100
电气连接 - 插头
电缆: 0.1 m, PUR
接插件: 1 x M12; 译码: A
