- KQ1001

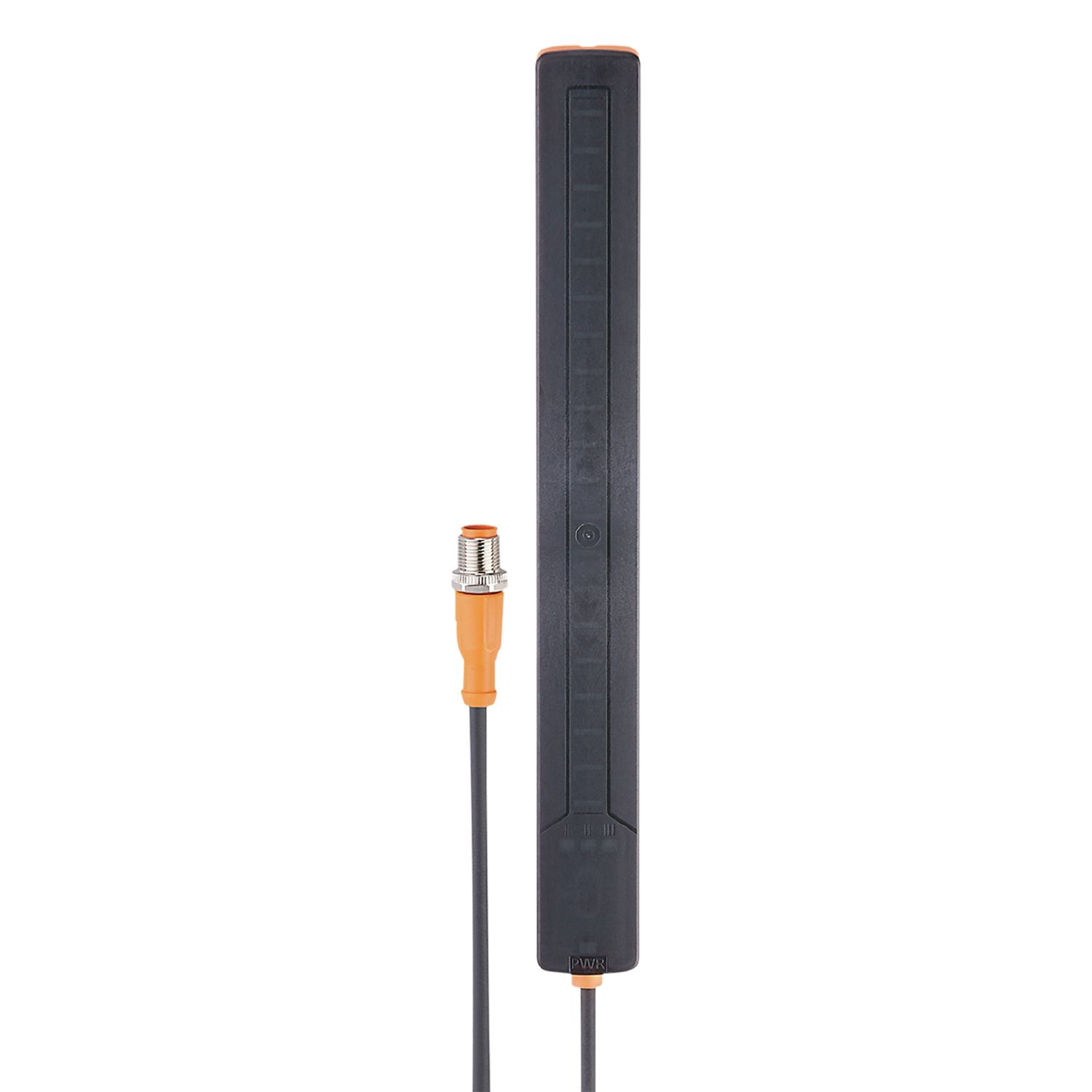

电子液位传感器
KQ1001
KQ-5xxxNFPKG/IO/0,1M/US
| 产品特征 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 电气设计 | PNP/NPN; (可设定参数) | ||||||||||||||
| 通信接口 | IO-Link | ||||||||||||||
| 尺寸 [mm] | 250 x 28 x 16.7 | ||||||||||||||
| 应用 | |||||||||||||||
| 介质 | 干散装料; 水溶液; 油 | ||||||||||||||
| 不能用于 | 高粘性介质 | ||||||||||||||
| 电气数据 | |||||||||||||||
| 工作电压 [V] | 10...30 DC; (IO-Link: 18...30 DC) | ||||||||||||||
| 电流损耗 [mA] | < 50 | ||||||||||||||
| 防护等级 | III | ||||||||||||||
| 反相保护 | 有 | ||||||||||||||
| 开机延迟时间最大值 [ms] | 1300 | ||||||||||||||
| 总的输入/输出 | |||||||||||||||
| 输入和输出总数 | 数字输出数量: 3 | ||||||||||||||
| 输出 | |||||||||||||||
| 电气设计 | PNP/NPN; (可设定参数) | ||||||||||||||
| 数字输出数量 | 3 | ||||||||||||||
| 开关量输出DC的持续电流负载 [mA] | 200 | ||||||||||||||
| 最大开关输出电阻 [Ω] | 8 | ||||||||||||||
| 短路保护 | 有 | ||||||||||||||
| 短路保护类型 | 脉冲 | ||||||||||||||
| 过载保护 | 有 | ||||||||||||||
| 监控范围 | |||||||||||||||
| 测量范围 [mm] | < 200 | ||||||||||||||
| 测量/设定范围 | |||||||||||||||
| 检测范围 [mm] | 228 | ||||||||||||||
| 开关点, SP [%] | 5...95 | ||||||||||||||
| 复原点, rP [%] | 4...94 | ||||||||||||||
| 设定步距 [%] | 1 | ||||||||||||||
| 精度/偏差 | |||||||||||||||
| 重复精度 [終值的百分比] | 2 | ||||||||||||||
| 偏差 [終值的百分比] | 4 | ||||||||||||||
| 分辨率 [終值的百分比] | 1 | ||||||||||||||
| 线性偏差 [終值的百分比] | 1 | ||||||||||||||
| 反应时间 | |||||||||||||||
| 反应时间 [ms] | 1300 | ||||||||||||||
| 软件/编程 | |||||||||||||||
| 参数设定 | 阻尼; 迟滞/窗口; 故障指示; 诊断功能; 灵敏度; 内部温度; 测量范围限制; 可设定的开关延迟; 零点校准; 安装方向; LED可以停用 | ||||||||||||||
| 接口 | |||||||||||||||
| 通信接口 | IO-Link | ||||||||||||||
| 传递类型 | COM2 (38,4 kBaud) | ||||||||||||||
| IO-Link revision | 1.1 | ||||||||||||||
| SDCI标准 | IEC 61131-9 | ||||||||||||||
| 外形 | Digital Measuring Sensor Profile, Common Profile | ||||||||||||||
| SIO模式 | 有 | ||||||||||||||
| 必需的mater port type | A | ||||||||||||||
| 模拟过程数据 | 1 | ||||||||||||||
| 二位输出过程数据 | 3 | ||||||||||||||
| 处理周期最小值 [ms] | 9.6 | ||||||||||||||
| IO-Link过程数据（周期性） |
|
||||||||||||||
| IO-Link功能（非周期性） | 安装方向; 传感器元件限制; 灵敏度; 最小识别阈值; 出现故障时的性能; 错误延迟; 阻尼; LED_Modus; 开启循环计数器; 运行小时数计数器; 开关循环数计数器; 最小/最大过程值; 内部温度; 最小/最大内部温度; 诊断数据级别 | ||||||||||||||
| 支持的DeviceID |
|
||||||||||||||
| 注释 |
|
||||||||||||||
| 工作条件 | |||||||||||||||
| 使用地点 | DIN EN 60654-1应用class B2 | ||||||||||||||
| 环境温度 [°C] | -20...80 | ||||||||||||||
| 存储温度 [°C] | -25...85 | ||||||||||||||
| 外壳防护等级 | IP 65; IP 67 | ||||||||||||||
| 认证/测试 | |||||||||||||||
| EMC电磁兼容 |
|
||||||||||||||
| 抗冲击 |
|
||||||||||||||
| 抗震 |
|
||||||||||||||
| MTTF [年] | 290.43 | ||||||||||||||
| UL认证 |
|
||||||||||||||
| 机械技术数据 | |||||||||||||||
| 重量 [g] | 377.5 | ||||||||||||||
| 尺寸 [mm] | 250 x 28 x 16.7 | ||||||||||||||
| 原材料 | PBT; PC; | ||||||||||||||
| 显示器/操作件 | |||||||||||||||
| 显示 |
|
||||||||||||||
| 附件 | |||||||||||||||
| 附件(可选) |
|
||||||||||||||
| 注释 | |||||||||||||||
| 注释 |
|
||||||||||||||
| 包装单位 | 1 件 | ||||||||||||||
| 电气连接 | |||||||||||||||
| 接口 | 接插件: 1 x M12 | ||||||||||||||
| 电气连接 - 插头 | |||||||||||||||
| 电缆: 0.1 m, PUR | |||||||||||||||
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — KQ1001-00 — 27.08.2019 —
|
|||||||||||||||
KQ1001 –
KQ-5xxxNFPKG/IO/0,1M/US
- 1
- 接插件
- 2
- LED条状图
电气连接
接插件: 1 x M12
接口
- 芯线颜色
- BN = 1
- 棕色 BN
- GY = 5
- 灰色 GY 开关输出 3
- WH = 2
- 白色 WH 开关输出 2
- BK = 4
- 黑色 BK 开关输出 1 / IO-Link
- BU = 3
- 蓝色 BU
电气连接 - 插头
电缆: 0.1 m, PUR
