电容式接近开关

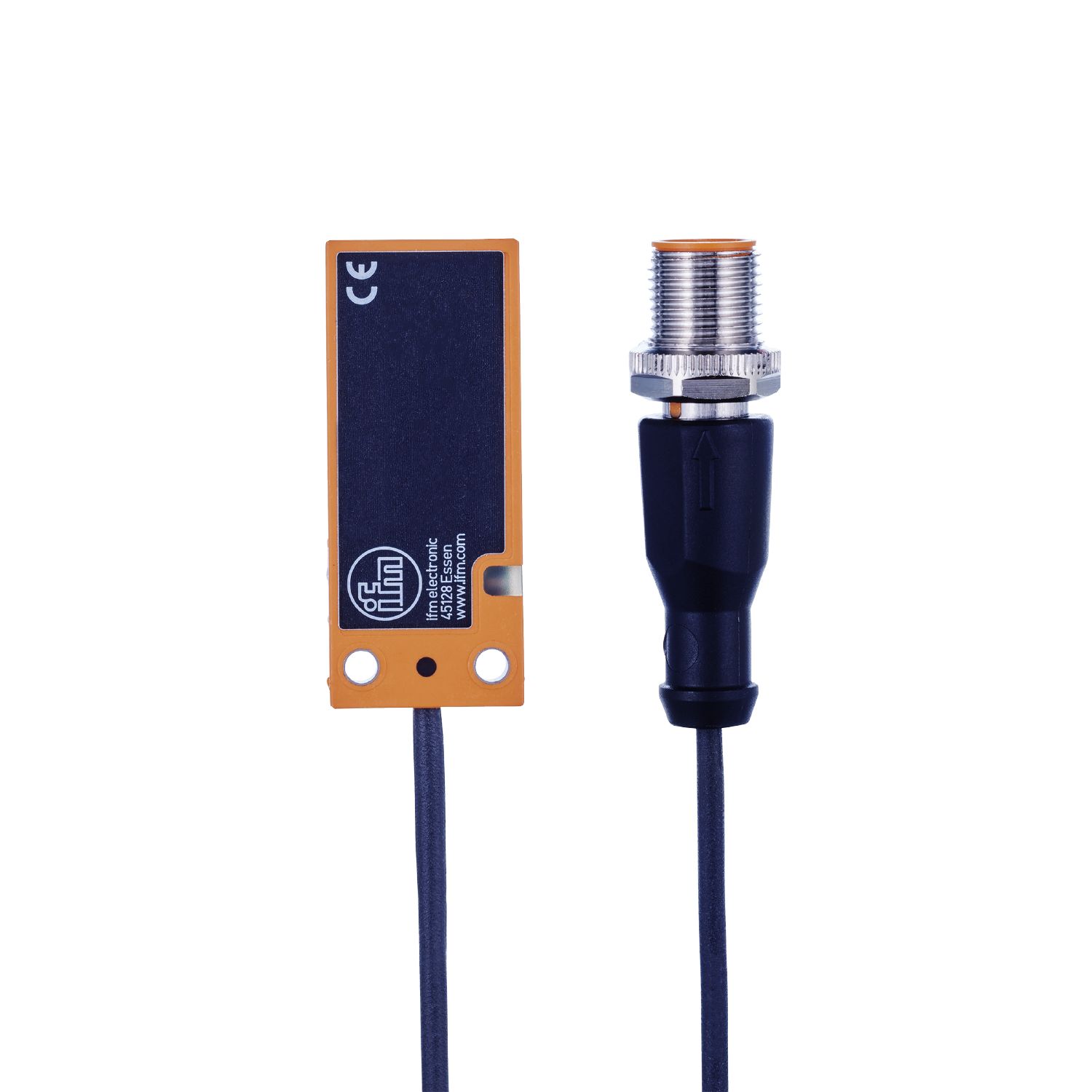

KQ5101

KQ-3120NFPKG/0,1M/US

电容式接近开关

KQ5101

KQ-3120NFPKG/0,1M/US

  • 输出功能常开/常闭可编程
  • LED 可清晰明确地指示开关状态
  • 通过安装转接头和电缆扎带轻松地进行安装
  • 用于位置检测或液位监控
  • 通过 IO-Link 的便利参数设定
  • ce
  • ukca
  • ul
  • iolink
产品特征
电气设计 PNP
输出功能 常开/常闭; (可选)
感应距离 [mm] 12
通信接口 IO-Link
外壳 矩形的
尺寸 [mm] 20 x 7 x 48
电气数据
工作电压 [V] 10...30 DC
电流损耗 [mA] < 17
防护等级 III
反相保护
测量原理 电容式
输出
电气设计 PNP
输出功能 常开/常闭; (可选)
开关量输出DC电压降最大值 [V] 2.5
开关量输出DC的持续电流负载 [mA] 100
开关频率DC [Hz] 10
短路保护
过载保护
监控范围
感应距离 [mm] 12
实际感应距离 Sr [mm] 12 ± 10 %
精度/偏差
迟滞 [Sr的百分比] 1...15
开关点偏移 [Sr的百分比] -20...20
软件/编程
参数设定 仅经由IO-Link
接口
通信接口 IO-Link
传递类型 COM1 (4,8 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9 CDV
外形 Smart Sensor
SIO模式
支持的DeviceID
运行方式 DeviceID
default 371
工作条件
环境温度 [°C] -25...80
注意环境温度
用于UL应用: ...50 °C
外壳防护等级 IP 65; IP 67; IP 69K
认证/测试
EMC电磁兼容
EN 61000-4-2 8 kV AD
EN 61000-4-3 10 V/m
EN 61000-4-4 2 kV
EN 61000-4-6 3 V
EN 55011 等级B
抗振强度
EN 60068-2-6 Fc (10...55 Hz) / 1毫米的幅度,振荡时间5分钟,每轴共振时30分钟或55赫兹
抗冲击
EN 60068-2-27 Ea 30 g 6个冲击/11 ms半正弦(x,y,z)
MTTF [年] 771
UL认证
Ta -25...50 °C
Enclosure type Type 1
电源 Class 2
机械技术数据
重量 [g] 27.4
外壳 矩形的
安装 非齐平安装
尺寸 [mm] 20 x 7 x 48
原材料 PBT; TPE-U; 特种钢
显示器/操作件
显示
开关状态 1 x LED, 黄色
注释
包装单位 1 件
电气连接 - 插头
接口 电缆: 0.1 m, PUR, Ø 2.9 mm
接口 接插件: 1 x M12; 译码: A
