- LDH100

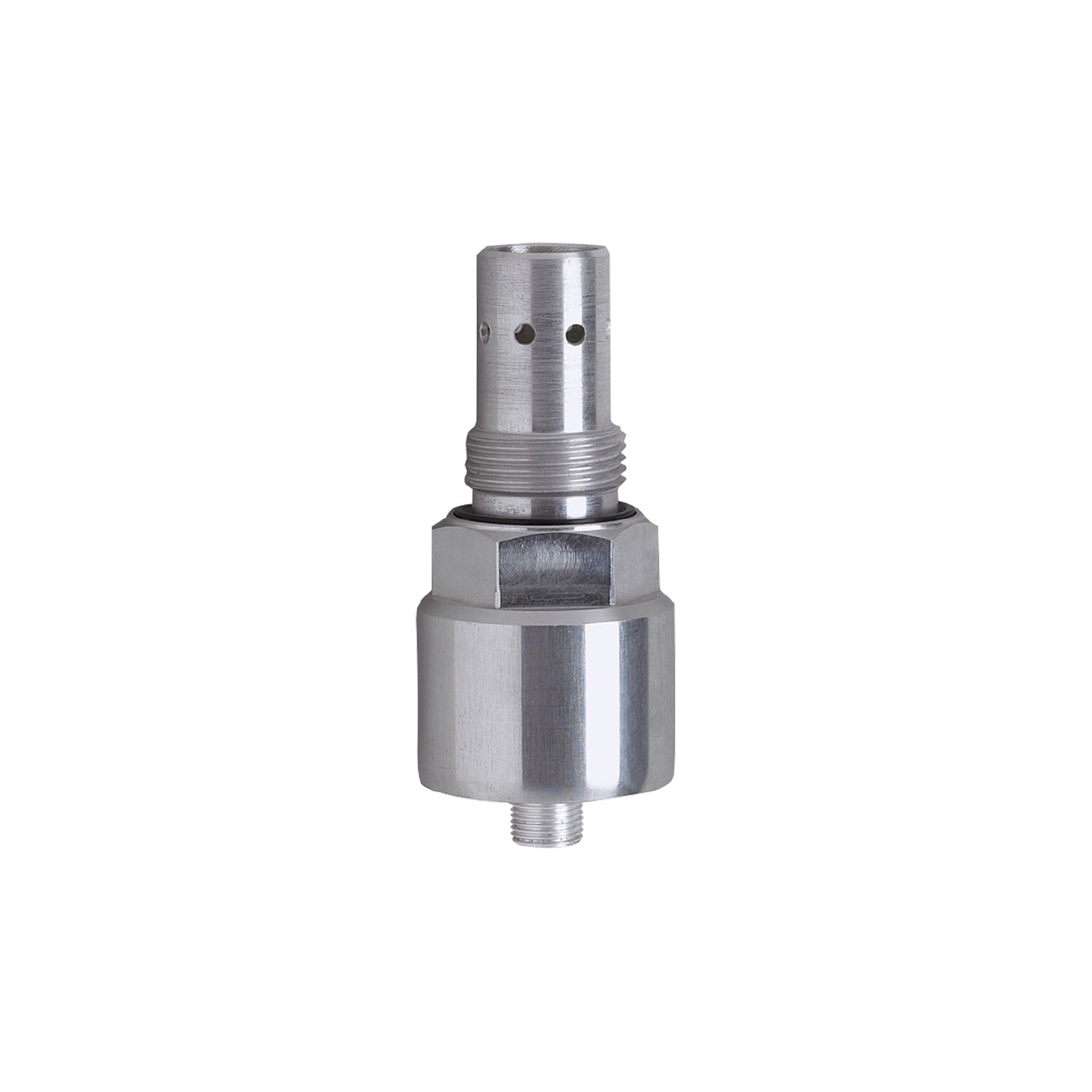

油湿度检测传感器
LDH100
OIL HUMIDITY SENSOR
油湿度检测传感器
LDH100
OIL HUMIDITY SENSOR
- 油的在线状态监测
- 两个模拟输出，用于相对湿度和温度
- 高耐压力
- 通过管路连接快速安装
用于8针插座，核心颜色不规范。 请注意传感器和插座的接线(参见技术参数表)。
产品特征
| 输入和输出总数 | 模拟输出数量: 2 |
|---|---|
| 系统接口 | G 3/4 |
应用
| 介质 | 矿物油; 合成酯; 生物降解油 |
|---|---|
| 储存罐压力 [bar] | 50 |
| 介质温度 [°C] | -40...105 |
|---|
电气数据
| 工作电压 [V] | 9...33 DC |
|---|---|
| 电流损耗 [mA] | < 25 |
| 防护等级 | III |
| 反相保护 | 否 |
| 测量原理 | 电容式 |
总的输入/输出
| 输入和输出总数 | 模拟输出数量: 2 |
|---|
输出
| 输出数量 | 2 |
|---|---|
| 模拟输出数量 | 2 |
| 模拟电流输出 [mA] | 4...20 |
| 负载最大值 [Ω] | (Ub - 8) x 25 |
| 模拟量输出分辨率 | φ: 1% / T: 0.1 K |
测量/设定范围
| 测量范围 [°C] | -20...120 |
|---|
精度/偏差
| 精确度 | φ: ± 3 % / T: ± 2 % |
|---|
反应时间
| 反应时间 [s] | 1.3 |
|---|
工作条件
| 环境温度 [°C] | -40...85 |
|---|---|
| 存储温度 [°C] | -40...85 |
| 允许最大的相对空气湿度 [%] | 100 |
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||||
|---|---|---|---|---|---|---|---|
| 抗震 |
|
||||||
| MTTF [年] | 90 |
机械技术数据
| 重量 [g] | 176.5 |
|---|---|
| 材料(接液部件) | 铝; HNBR; 聚氨酯树脂; 环氧树脂 |
| 系统接口 | G 3/4 |
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — LDH100-01 — 13.04.2023 —
LDH100 –
OIL HUMIDITY SENSOR
电气连接
接插件: 1 x M12; 译码: A
接口
- SGND:
- 信号接地
- OUT1:
- 油温
- OUT2:
- 相对湿度
