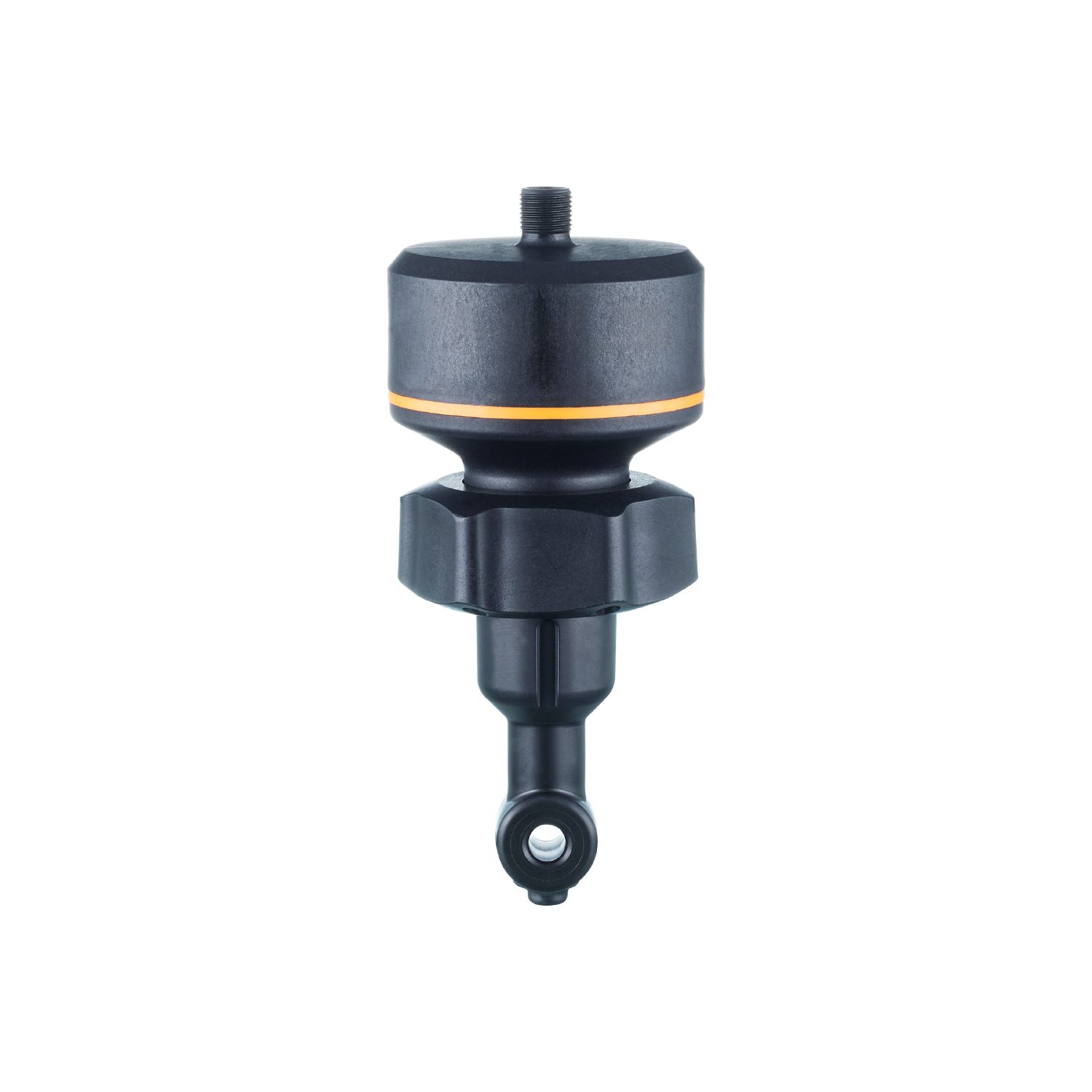

电感式电导率传感器

Name: LDL400
Brand: ifm
SKU: LDL400
Price: 7710.00 CNY

LDL400

IND CONDUCTIVITY IND G1 1/2 UN

电感式电导率传感器

LDL400

IND CONDUCTIVITY IND G1 1/2 UN

耐受盐和其他腐蚀性介质
利用久经考验的电感测量原理检测电导率
紧凑设计方便安装在空间狭小的场合

产品特征

输入和输出总数	模拟输出数量: 1
系统接口	螺纹连接 G 1 1/2 内螺纹

应用

特殊的性能

镀金触点

介质

导电液体

介质说明

水

不能用于

请参见操作使用说明书，章节"功能和特征"。

介质温度 [°C]

-5...60

抗压强度 [bar]

注意抗压强度

在介质温度 20°C

耐真空 [mbar]

-1000

电气数据

工作电压 [V]	18...30 DC
电流损耗 [mA]	< 100
防护等级	III
反相保护	有
开机延迟时间 [s]	2
测量原理	电感式

总的输入/输出

输入和输出总数	模拟输出数量: 1

输出

输出数量	1
输出信号	模拟信号; IO-Link
输出功能	可选电导率 / 温度 / NaCl浓度
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	500

测量/设定范围

浓度测量 NaCl

测量范围 [%]	0...25; (介质温度: 20...50 °C)

温度测量

测量范围 [°C]	-25...100

电导率测量

测量范围 [µS/cm]

100...2000000

分辨率 [µS/cm]

0...10.000	1
10.000...100.000	10
100.000...2.000.000	100

精度/偏差

浓度测量 NaCl

精确度 [%]

(0...4 %) 纯水	0,1
(4...14 %) 纯水	0,4
(14...25 %) 纯水	1
(0...12 %) 电导率为1000μS/cm的水	0,4

分辨率 [%]

0,1

温度测量

精确度 [K]

20...50 °C (介质温度 )	< ± 0,5 K
-25...100 °C (介质温度 )	< ± 1,5 K

重复精度 [K]

0,2

分辨率 [K]

0.1

电导率测量

精确度(在测量范围)	2 % MW ± 25 µS/cm
漂移 [%/K]	0,1 %/K MW
重复精度	1 % MW ± 25 µS/cm
长时间稳定性	0,5 % MW ± 25 µS/cm

反应时间

温度测量

反应时间 [s]	< 120; (T09)

电导率测量

反应时间 [s]	< 2; (T09; 阻尼 = 0); 电导率值 <1000 µS/cm < 5s; ( T09; 阻尼 = 0)

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

外形

Function class	名称
0x0019	Measuring and Switching Sensor, floating point, 2 channel
0x4000	Identification and Diagnosis
0x8014	Quantity detection
0x8101	Locator

SIO模式

否

必需的mater port type

模拟过程数据

处理周期最小值 [ms]

6.4

IO-Link过程数据（周期性）

功能	位长
电导率	32
温度	32
状态	4
二进制开关信息	4

IO-Link功能（非周期性）

NaCl浓度; Speicher; 运行小时数计数器; 内部温度; 模拟功能

支持的DeviceID

运行方式	DeviceID
default	1593

工作条件

环境温度 [°C]	-25...50
存储温度 [°C]	-25...75
外壳防护等级	IP 68; IP 69K; (7天 / 水深3 m/ 0.3 bar: IP 68)

认证/测试

EMC电磁兼容

DIN EN 61326-1

第1组：B类

抗冲击

DIN EN 60068-2-27

50 g (11 ms)

抗震

DIN EN 60068-2-6

20 g (10...2000 Hz)

MTTF [年]

127

机械技术数据

重量 [g]	404.4
原材料	外壳: PP 增强纤维; 锁定螺母: PP 增强纤维
材料(接液部件)	外壳: PP 增强纤维; 锁定螺母: PP 增强纤维; O形环: EPDM
系统接口	螺纹连接 G 1 1/2 内螺纹
接液部件的表面特性Ra/Rz	Ra: < 0.8

注释

MW = 测量值

包装单位

1 件

电气连接

接口	接插件: 1 x M12 (EN 61067-2-101); 译码: A; 触头: 镀金的

图表

降低额定值特征

A	介质温度
B	抗压强度
