LL8024

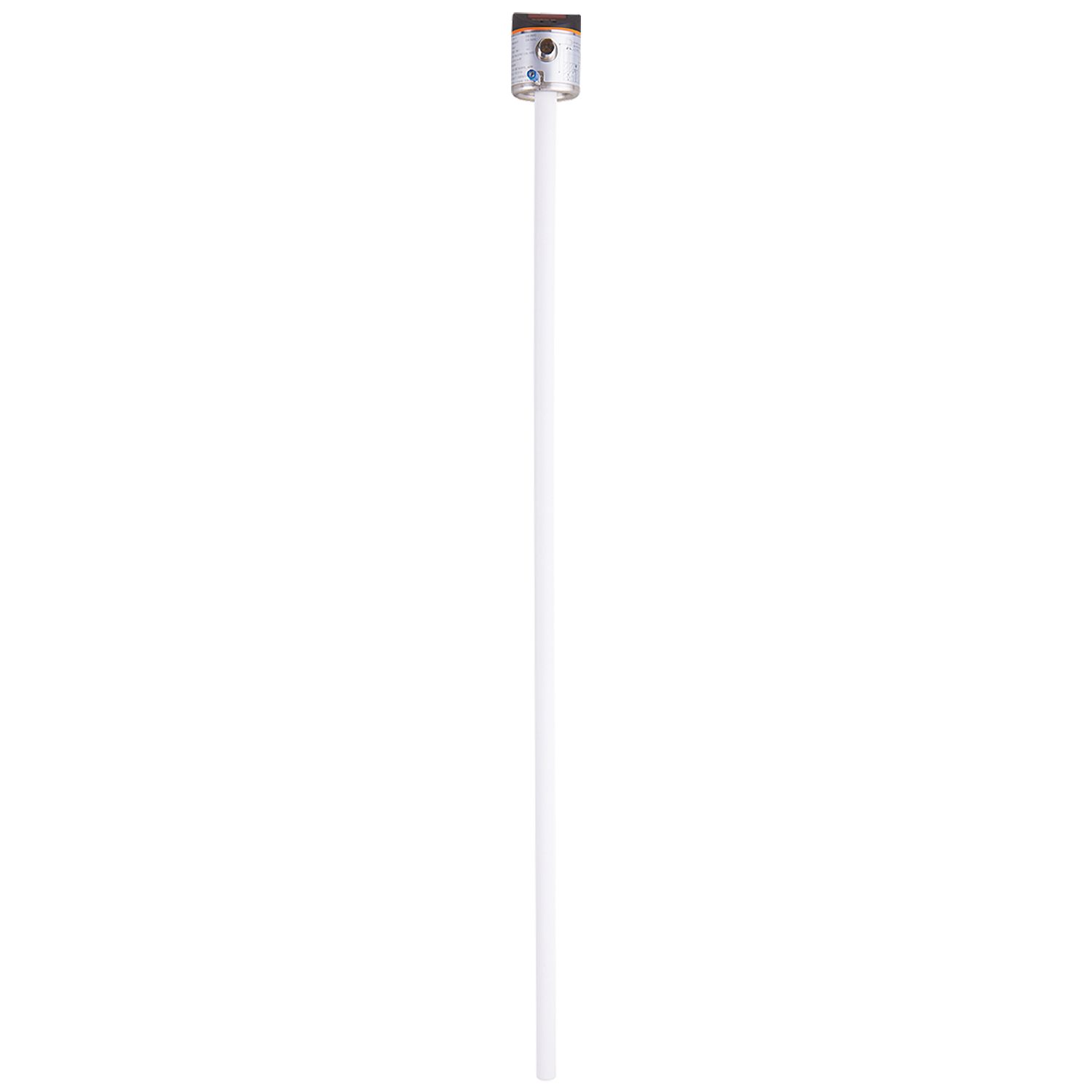

连续性监控泄漏的液位传感器

LL8024

LL0728B-B-00KVPKG/US

连续性监控泄漏的液位传感器

LL8024

LL0728B-B-00KVPKG/US

可靠检测容器和水槽中的液位
用于水、油和冷却剂
可轻松调节为适用待测介质的设定
清晰可见的 4 位 LED 显示
两个用于渗漏检测的可编程开关输出

該產品即將/已停產

用于8针插座，核心颜色不规范。请注意传感器和插座的接线(参见技术参数表)。

产品特征

输入和输出总数	数字输出数量: 4
探杆长度L [mm]	728

应用

特殊的性能	镀金触点
介质	含水冷却润滑剂; 油; 水; 类似于水的介质
介质的介电常数	> 2
不能用于	非常导电介质; 粘附介质; 颗粒; 松散物料; 酸; 强碱
储存罐压力 [bar]	0.5; (如果安装带安装附件: E43001 - E43007, E43019)

冷却润滑剂

介质温度 [°C]	0...35; (LL8024 + E43102: 0...55; 如果产品用于温度大于35 °C的水和水为基本的媒介中，那么必须将该产品安装到一个空调管里。)

油

介质温度 [°C]	0...70
介质温度短时 [°C]	0...90

水

介质温度 [°C]	0...35; (LL8024 + E43102: 0...55; 如果产品用于温度大于35 °C的水和水为基本的媒介中，那么必须将该产品安装到一个空调管里。)

电气数据

工作电压 [V]	18...30 DC; (符合cULus - Class 2标准)
电流损耗 [mA]	< 60
防护等级	III
反相保护	有
开机延迟时间 [s]	3
测量原理	电容式

总的输入/输出

输入和输出总数	数字输出数量: 4

输出

输出数量	4
输出信号	开关信号
电气设计	PNP
数字输出数量	4
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	200
短路保护	有
短路保护类型	热量，脉冲式
过载保护	有

测量/设定范围

探杆长度L [mm]	728
感应范围A [mm]	585
无效范围 I1 / I2 [mm]	102 / 40

设定范围

开关点, SP [mm]	60...580
复原点, rP [mm]	50...570
设定步距 [mm]	10
迟滞 [mm]	10
过满开关点OP [mm]	200 - 240 - 280 - 310 - 350 - 390 - 420 - 460 - 500 - 530 - 570 -610
迟滞，OP [mm]	4

温度监控

显示范围 [°C]	-10...100

精度/偏差

测量误差 [終值的百分比]	± 5
重复精度	± 2

软件/编程

参数设定	迟滞/窗口; 常开/常闭; SP(开关量动作点)/rP（开关量复原点）的定位; SP(开关量动作点)/rP（开关量复原点）的定位; OP设定; 介质设定; 显示值迁移量(offset)的设定; 显示单位; 用于监控渗漏的设定

工作条件

环境温度 [°C]	0...60
存储温度 [°C]	-25...80
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V

抗冲击

DIN EN 60068-2-29

15 g (11 ms)

抗震

DIN EN 60068-2-6

5 g (10...2000 Hz)

MTTF [年]

202

机械技术数据

重量 [g]	534.8
尺寸 [mm]	Ø 16
原材料	不锈钢(1.4301/304); FKM; 丁晴橡胶; PBT; PC; PEI; PP; TPE / V
材料(接液部件)	PP

显示器/操作件

显示

显示单位 / 状态	4 x LED, 绿色
开关状态	4 x LED, 黄色
料位	字母数字显示, 4位数字
参数设定	字母数字显示, 4位数字

注释

包装单位	1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的
