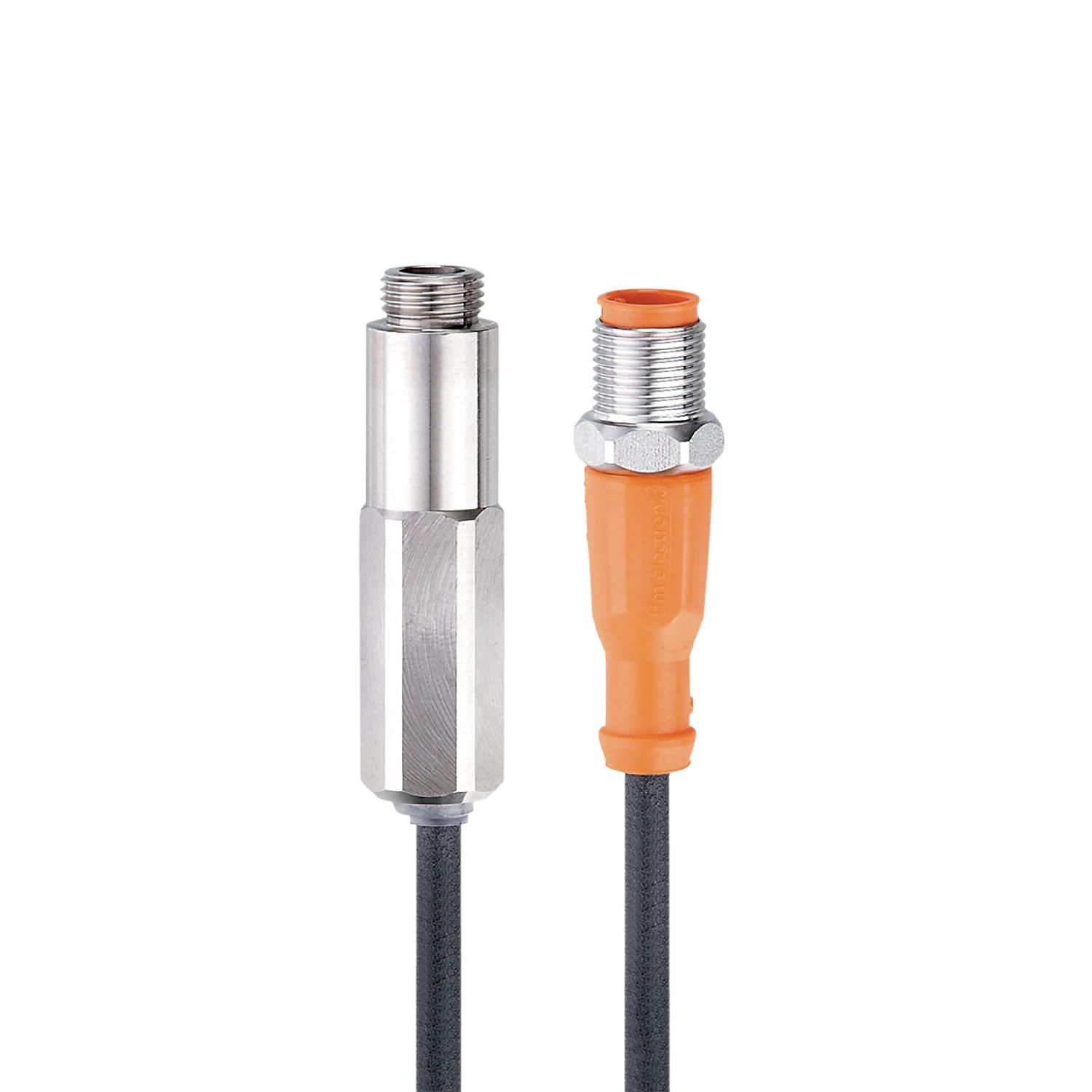

接近开关
M9H212
M9B3002-BPKG/B/AM/0,5M/ZH/US
接近开关
M9H212
M9B3002-BPKG/B/AM/0,5M/ZH/US
- 耐压达350 bar
- 专为柱塞检测用途而设计
- 紧凑耐用的不锈钢外壳
- 便于简单安装的扁平扳手
- 高抗冲击性和抗振动性适用于移动应用
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 尺寸 [mm] | M11 x 1 / L = 56.5 |
应用
| 应用 | 带柱塞的润滑剂分配器 |
|---|---|
| 介质 | 检测黑色金属 |
| 抗压强度 [bar] | 350 |
电气数据
| 工作电压 [V] | 10...60 DC |
|---|---|
| 额定绝缘电压 [V] | 60 |
| 电流损耗 [mA] | < 20 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间最大值 [ms] | 300 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 漏电流最大值 [mA] | 0.1 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 50 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 实际感应距离 Sr [mm] | 2 ± 10 % |
|---|---|
| 工作距离 [mm] | 0...1.62 |
精度/偏差
| 迟滞 [Sr的百分比] | 3...15 |
|---|
工作条件
| 环境温度 [°C] | -25...70 | |||
|---|---|---|---|---|
| 注意环境温度 |
|
|||
| 环境温度 [°C] | -40...85 | |||
| 注意环境温度 |
|
|||
| 外壳防护等级 | IP 65; IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 抗振强度 |
|
||||||||||||||||||||||
| 抗冲击 |
|
||||||||||||||||||||||
| 持续抗冲击性 |
|
||||||||||||||||||||||
| MTTF [年] | 1181 |
机械技术数据
| 重量 [g] | 78.9 |
|---|---|
| 安装 | 齐平安装 |
| 尺寸 [mm] | M11 x 1 / L = 56.5 |
| 螺纹代号 | M11 x 1 |
| 原材料 | 感应面: 不锈钢(1.4404 / 316L); 外壳: 不锈钢(1.4404 / 316L); 端盖: TPU |
| 拧紧扭矩 [Nm] | < 18 |
| 系统接口 | 螺纹连接 M11 x 1 外螺纹 |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 电缆: 0.5 m, PUR | |
| 接插件: 1 x M12; 译码: A |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — M9H212-01 — 02.11.2022 —
M9H212 –
M9B3002-BPKG/B/AM/0,5M/ZH/US
电气连接
电缆: 0.5 m, PUR
接插件: 1 x M12; 译码: A
