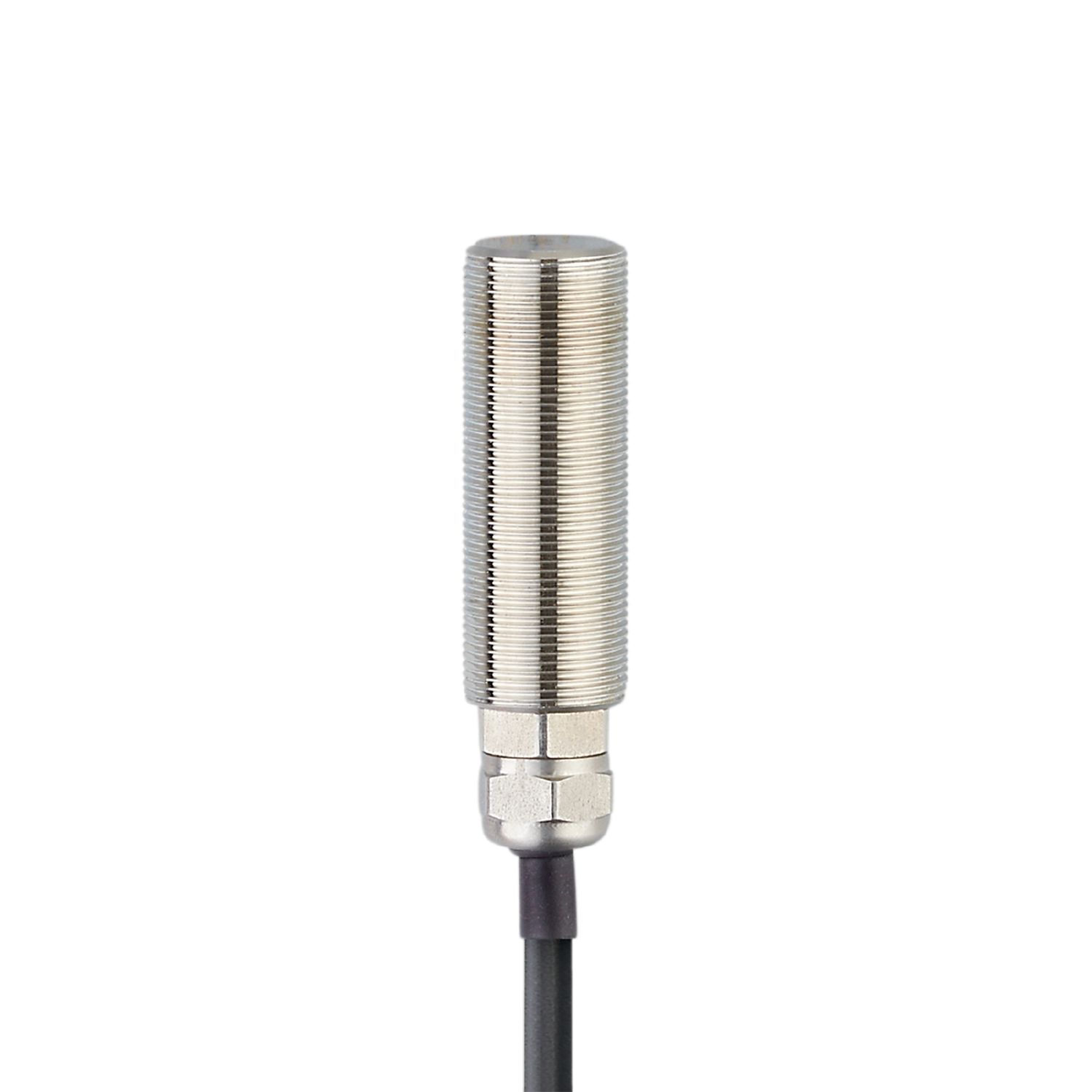

磁性接近开关

MGT000

MGK2030-AKOA/R/2M

磁性接近开关

MGT000

MGK2030-AKOA/R/2M

即使通过不可磁化金属也可使用的长感应范围
温度稳定且可再生的开关点
高防护等级，适应严苛工业环境的需求
可用于高温
坚固的金属面外壳

产品特征

电气设计	PNP/NPN
输出功能	常开
感应距离 [mm]	25; (指磁铁 M 4.0)
外壳	螺纹结构
尺寸 [mm]	M18 x 1 / L = 66

应用

特殊的性能	金属外壳
应用	高温度应用

电气数据

工作电压 [V]	2...250 AC/DC
防护等级	II
反相保护	有

输出

电气设计	PNP/NPN
输出功能	常开
开关量输出AC的持续电流负载 [mA]	1000
开关量输出DC的持续电流负载 [mA]	1000
开关量输出短暂的电流负载 [mA]	1000
开关电源最大值 [W]	100
短路保护	否
过载保护	否

监控范围

感应距离 [mm]	25; (指磁铁 M 4.0)
磁灵敏度 [mT]	7.5

工作条件

环境温度 [°C]	-40...180
外壳防护等级	IP 65; IP 68; IP 69K

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	1,0 kV 线对线，Ri： 2Ohm
EN 61000-4-6 射频场感应的传导抗扰度	10 V
EN 55011	等级B

抗冲击

EN 60947-5-1

抗震

EN 60947-5-1

MTTF [年]

57078

机械技术数据

重量 [g]	212
外壳	螺纹结构
尺寸 [mm]	M18 x 1 / L = 66
螺纹代号	M18 x 1
原材料	外壳: 不锈钢(1.4404 / 316L); 感应面: 不锈钢(1.4404 / 316L); 固定螺母: 黄铜
用于电缆螺旋套管接头的拧紧扭矩 [Nm]	5
拧紧扭矩 [Nm]	50
金属外壳	有

电气连接

要求的保护	请根据IEC60127-2第一页中的指导标准，使用小型保险丝; ≤ 0,175 A; 快速行动

附件

供货范围

固定螺母: 2

注释

包装单位	1 件

电气连接

接口	电缆: 2 m, 硅树脂; 2 x 0.75 mm²
