- MK5024

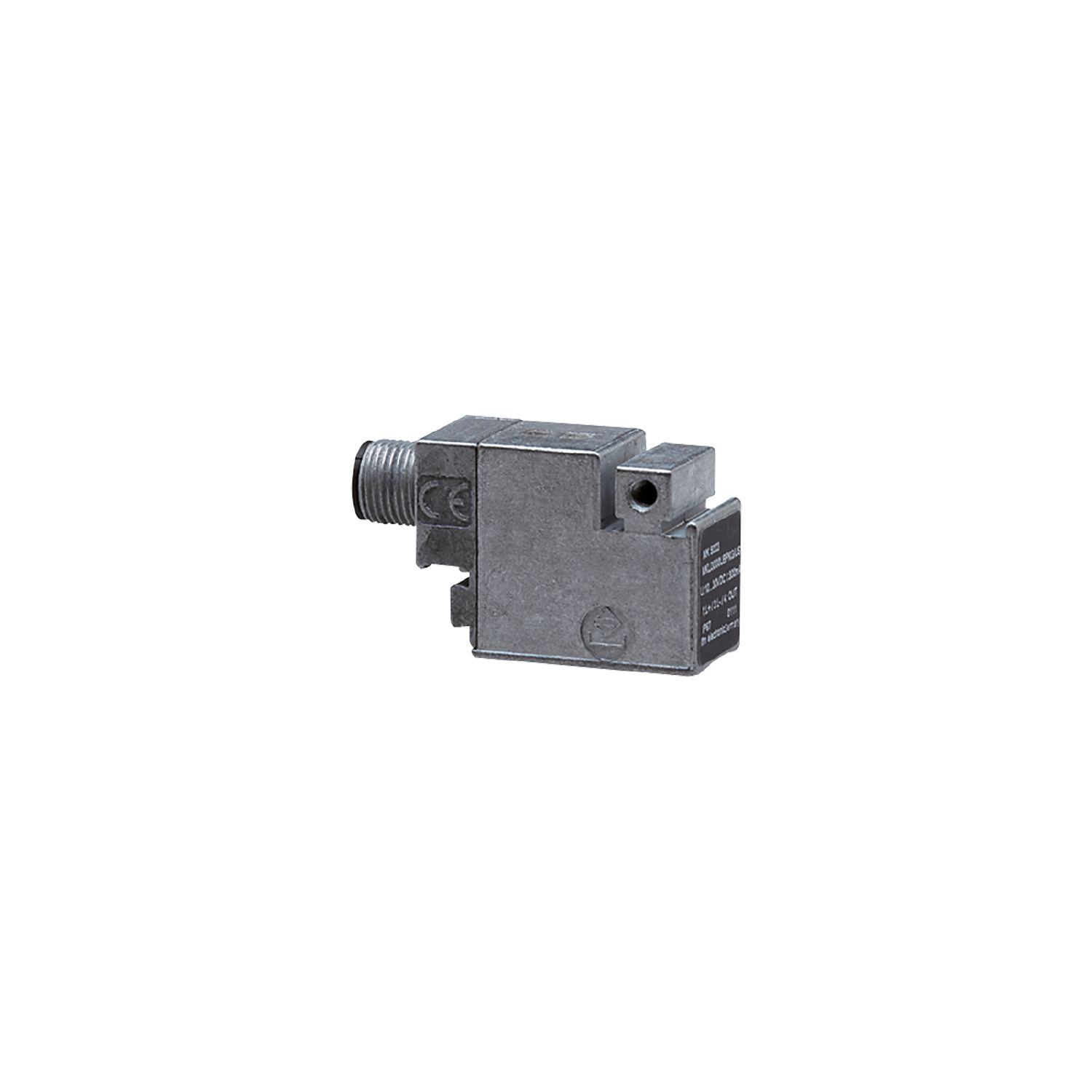

抗电磁干扰的气缸开关
MK5024
MKU3000UBPKG/SC/US
抗电磁干扰的气缸开关
MK5024
MKU3000UBPKG/SC/US
- 免疫用于焊接应用的电磁场
- 较高的抗冲击和振动能力
- 坚固的金属外壳，适用于严苛的工业环境
- 用于检查开关状态和操作的 LED 显示
- 高防护等级，适应严苛工业环境的需求
該產品即將/已停產
替代产品: MK5214 产品比较: MK5024 / MK5214 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 尺寸 [mm] | 48 x 18 x 28 |
应用
| 特殊的性能 | 抗电磁干扰的 |
|---|---|
| 抗电磁干扰的 | 有 |
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | < 18 |
| 反相保护 | 有 |
| 开机延迟时间最大值 [ms] | 20 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2 |
| 开关量输出DC的持续电流负载 [mA] | 300 |
| 开关频率DC [Hz] | 40 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 磁灵敏度 [mT] | 3 |
|---|---|
| 传递速度 [m/s] | < 1 |
精度/偏差
| 迟滞 [mm] | 1.5 |
|---|---|
| 重复精度 [mm] | 0.1 |
工作条件
| 环境温度 [°C] | -25...75 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| 冲击/振动阻尼 | 30 g (11 ms) / 10-55 Hz (1 mm) |
机械技术数据
| 重量 [g] | 74 |
|---|---|
| 感应面 | 前面 |
| 气缸型号 | 气动缸 |
| 尺寸 [mm] | 48 x 18 x 28 |
| 原材料 | 模压铸锌 PTFE镀层 |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — MK5024-00 — 06.03.2003 —
MK5024 –
MKU3000UBPKG/SC/US
- 1
- 感应面
电气连接 - 插头
接插件: 1 x M12; 译码: A
