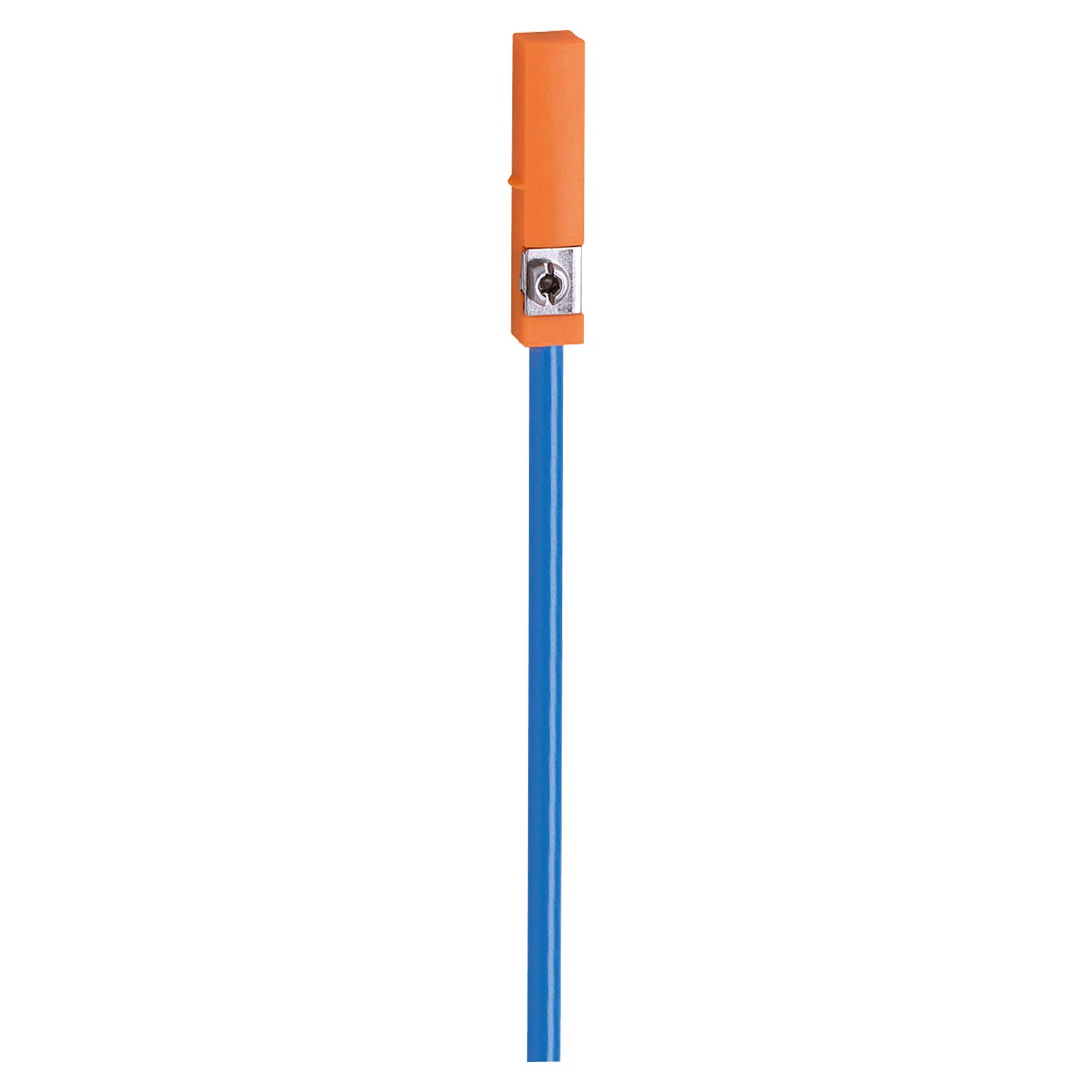

T型槽气缸开关
MK502A
MKT2020-N/--/A/6,0M/-H/1G/1D
T型槽气缸开关
MK502A
MKT2020-N/--/A/6,0M/-H/1G/1D
- 适合在危险区域的应用
- 用于连接本质安全电路
- 极小迟滞带来的准确位置检测
- 自夹式器具可轻松调节并快速调整
- 可轻松“从顶部卡入”槽
产品特征
| 电气设计 | NAMUR |
|---|---|
| 输出功能 | 常开 |
| 尺寸 [mm] | 25 x 5 x 6.5 |
电气数据
| 连接开关放大器 | 有 |
|---|---|
| 开关放大器 | 具最大值连接认证的固有的安全电路: U = 15 V / I = 50 mA / P = 120 mW |
| 额定电压DC [V] | 8.2 |
| 电流损耗 [mA] | 不监测目标物: ≤ 1; 监测目标物: ≥ 2,2 |
| 防护等级 | III |
| 反相保护 | 有 |
输出
| 电气设计 | NAMUR |
|---|---|
| 输出功能 | 常开 |
| 开关频率DC [Hz] | 2000 |
| 短路保护 | 有 |
| 过载保护 | 有 |
监控范围
| 磁灵敏度 [mT] | 2 |
|---|---|
| 传递速度 [m/s] | > 10 |
精度/偏差
| 迟滞 [mm] | 1 |
|---|---|
| 重复精度 [mm] | < 0.2 |
工作条件
| 环境温度 [°C] | -25...70 |
|---|---|
| 外壳防护等级 | IP 65; IP 67 |
认证/测试
| 许可证 | BVS 09 ATEX E164; IECEx BVS 09.0065 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ATEX标记 |
|
||||||||||
|
|
|||||||||||
| EMC电磁兼容 |
|
||||||||||
| MTTF [年] | 2142 |
安全分类
| 内部电容最大值 [nF] | 140 |
|---|---|
| 内部电感最大值 [µH] | 400 |
机械技术数据
| 重量 [g] | 93.9 |
|---|---|
| 安装 | 齐平安装 |
| 安装方式 | 带组合槽/六角形插座的固定夹，扳手开口宽度1.5 |
| 气缸型号 | T型槽气缸 |
| 尺寸 [mm] | 25 x 5 x 6.5 |
| 原材料 | 外壳: PA; 固定夹具: 特种钢 |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 电缆: 6 m, PVC; 2 x 0.14 mm² |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — ZH-CN — MK502A — 25.11.2020 —
MK502A –
MKT2020-N/--/A/6,0M/-H/1G/1D
- 1
- 固定夹具
- 2
- 感应面
电气连接
电缆: 6 m, PVC; 2 x 0.14 mm²
接口
- 芯线颜色 :
- BN =
- 棕色
- BU =
- 蓝色
