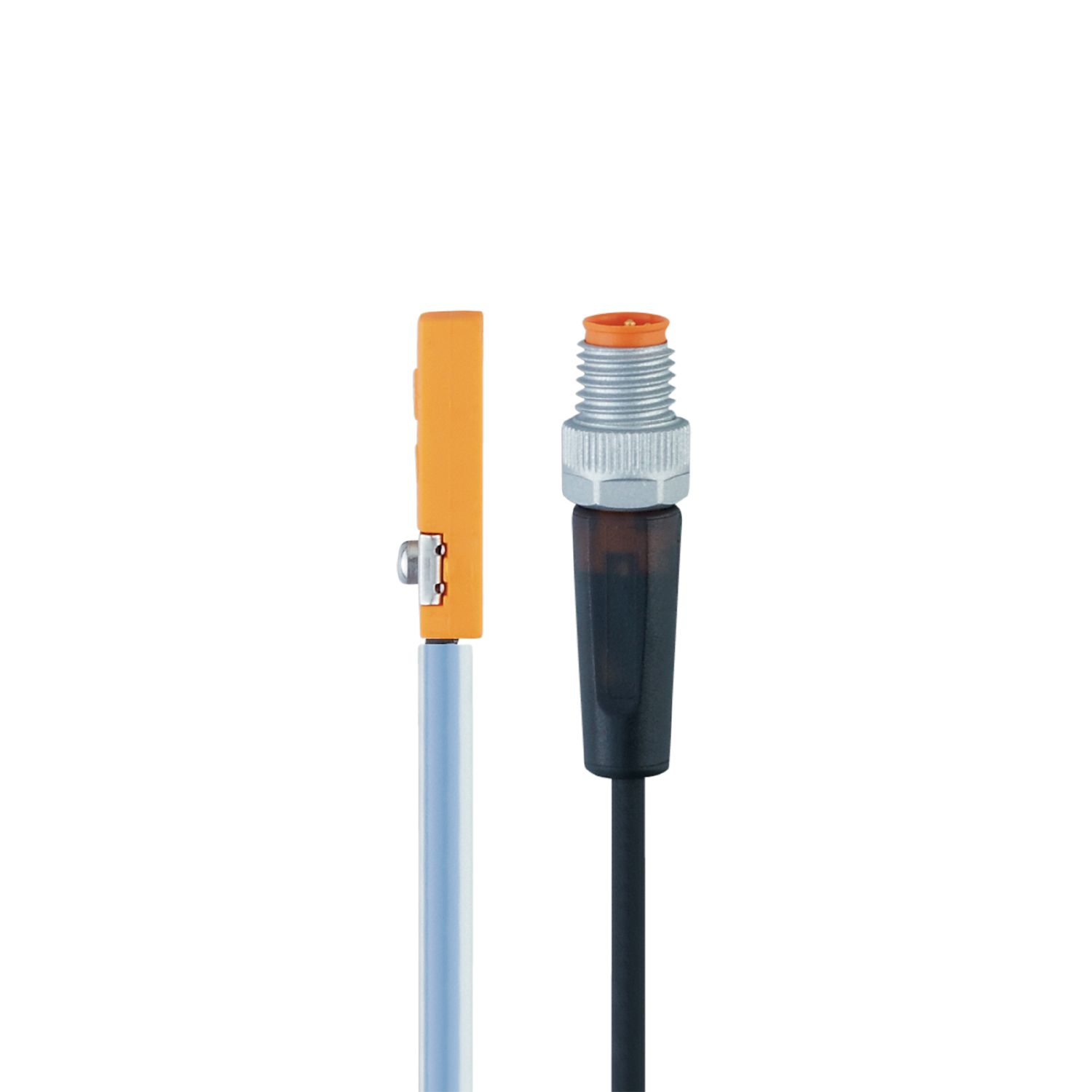

T型槽气缸开关
MK5215
MKT3028BBPKG/G/WFI/0,3M/ZH/ASR
T型槽气缸开关
MK5215
MKT3028BBPKG/G/WFI/0,3M/ZH/ASR
- 抑制用于焊接应用的外来场
- 带有不沾涂层的连接器
- PTFE 保护管，防止焊接飞溅物造成损害
- 自夹式器具可轻松调节并快速调整
- 可轻松“从顶部卡入”槽
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 尺寸 [mm] | 25 x 5 x 6.5 |
应用
| 特殊的性能 | 抗电磁干扰的 |
|---|---|
| 工作原理 | 抑制多余领域 |
| 应用 | 焊接应用 |
| 抗电磁干扰的 | 有 |
| 电磁场抗扰度最大值 [mT] | 200 |
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | < 10 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间最大值 [ms] | 300 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 9 |
| 短路保护 | 有 |
| 过载保护 | 有 |
监控范围
| 磁灵敏度 [mT] | 2.8 |
|---|---|
| 传递速度 [m/s] | < 0.25 |
精度/偏差
| 迟滞 [mm] | < 1.5 |
|---|---|
| 重复精度 [mm] | < 0.2 |
工作条件
| 环境温度 [°C] | -25...85 |
|---|---|
| 外壳防护等级 | IP 65; IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 抗振强度 |
|
||||||||||
| 抗冲击 |
|
||||||||||
| UL认证 |
|
机械技术数据
| 重量 [g] | 17 |
|---|---|
| 安装 | 齐平安装 |
| 安装方式 | 带组合槽/六角形插座的固定夹，扳手开口宽度1.5 |
| 气缸型号 | T型槽气缸 |
| 尺寸 [mm] | 25 x 5 x 6.5 |
| 原材料 | 外壳: PA; 固定夹具: 特种钢; 滚花螺母: PTFE 镀层; 保护管: PTFE 镀层 |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接 - 插头
| 接口 | 电缆: 0.3 m, PUR; 保护管 |
|---|---|
| 接口 | 接插件: 1 x M8; 译码: A; 锁定: 滚花螺母, 可旋转的 |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — MK5215-01 — 09.01.2024 —
MK5215 –
MKT3028BBPKG/G/WFI/0,3M/ZH/ASR
- 1
- 固定夹具
- 2
- 感应面
- 3
- 插图（示例）
电气连接 - 插头
电缆: 0.3 m, PUR; 保护管
接插件: 1 x M8; 译码: A; 锁定: 滚花螺母, 可旋转的
