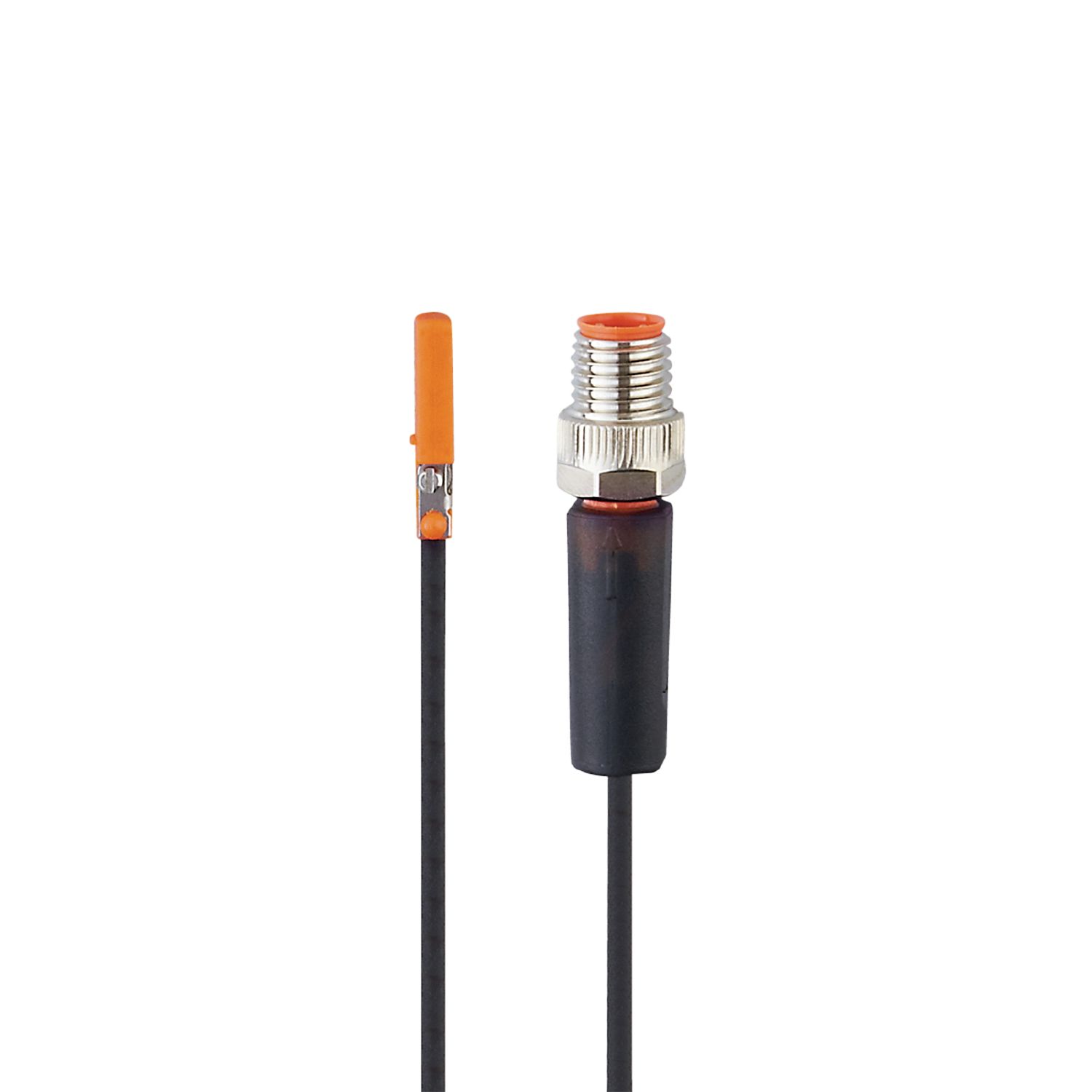

C型槽气缸开关

MK5331

MKC3020-BPKG/A/0,3M/ZH/ASR

C型槽气缸开关

MK5331

MKC3020-BPKG/A/0,3M/ZH/ASR

  • 极小迟滞带来的准确位置检测
  • 用于短行程气缸的精确开关点检测
  • 外壳小巧,适合安装在短行程气缸或小型夹具中
  • 自夹式器具可轻松调节并快速调整
  • 可轻松“从顶部卡入”槽
  • ce
  • ukca
  • cul
产品特征
电气设计 PNP
输出功能 常开
尺寸 [mm] 17.5 x 2.8 x 7.7
电气数据
工作电压 [V] 10...30 DC
电流损耗 [mA] < 10
防护等级 III
反相保护
开机延迟时间最大值 [ms] 30
输出
电气设计 PNP
输出功能 常开
开关量输出DC电压降最大值 [V] 2.5
开关量输出DC的持续电流负载 [mA] 100
开关频率DC [Hz] 5000
短路保护
短路保护类型 脉冲
过载保护
监控范围
磁灵敏度 [mT] 2
传递速度 [m/s] > 10
精度/偏差
迟滞 [mm] 1
重复精度 [mm] < 0.2
工作条件
环境温度 [°C] -25...85
外壳防护等级 IP 65; IP 67
认证/测试
EMC电磁兼容
EN 61000-4-2 ESD - CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 射频场感应的传导抗扰度 10 V
EN 55011 等级B
MTTF [年] 2064
UL认证
Ta -25...75 °C
Enclosure type Type 1
电源 Limited Voltage/Current
UL认证编号 C008
文件数量UL E174191
机械技术数据
重量 [g] 12.2
安装 非齐平安装
气缸型号 C型槽气缸
尺寸 [mm] 17.5 x 2.8 x 7.7
原材料 外壳: PA; 固定夹具: 特种钢
拧紧扭矩 [Nm] < 0.24
显示器/操作件
显示
开关状态 1 x LED, 黄色
注释
包装单位 1 件
电气连接 - 插头
接口 电缆: 0.3 m, PUR
接口 接插件: 1 x M8; 译码: A; 锁定: 滚花螺母, 可旋转的
