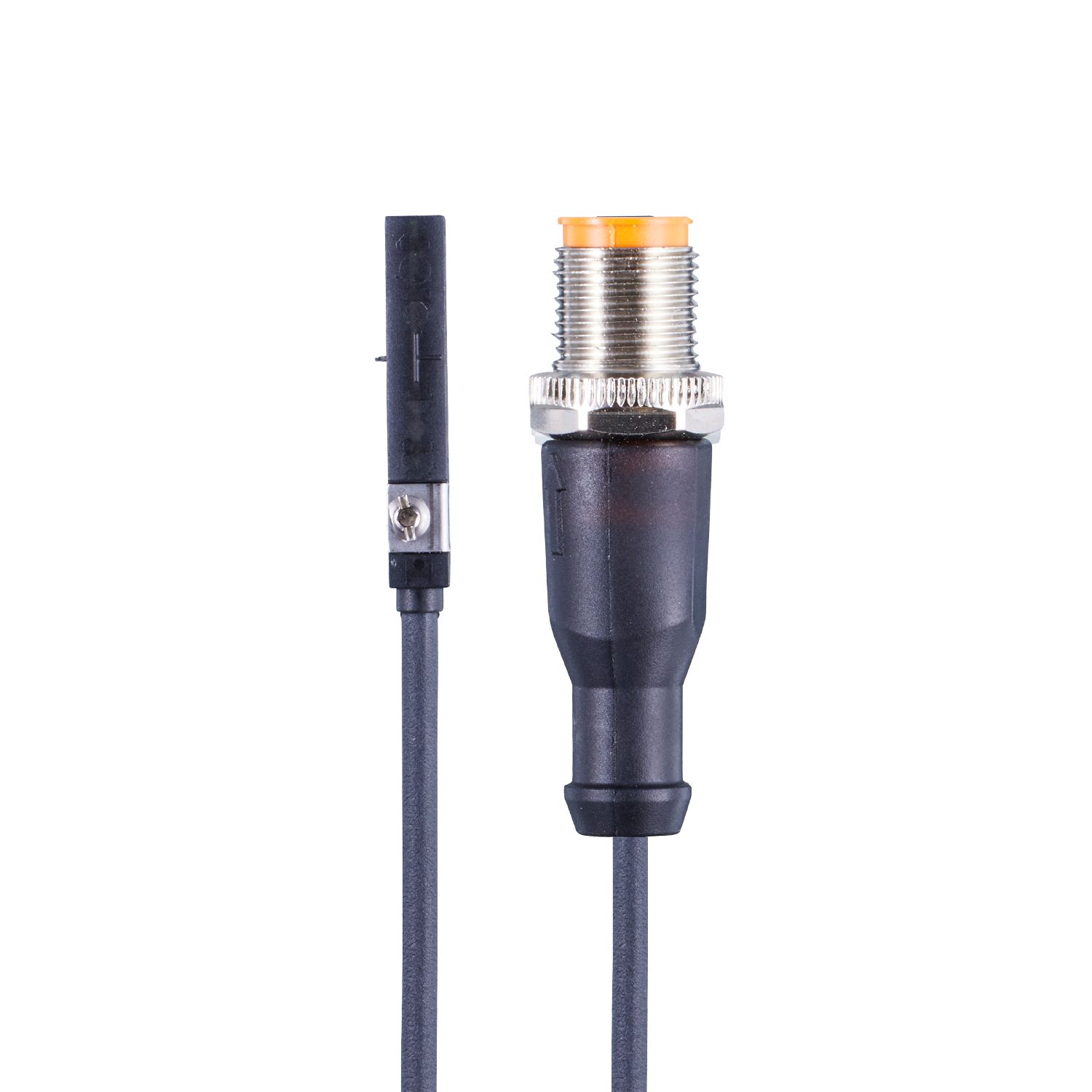

带IO-Link接口的气缸传感器
MK5908
MKT4028BFRKG/H/0,3M/IO/ZH/US
产品特征
| 电气设计 | PNP/NPN; (可设定参数) |
|---|---|
| 输出功能 | 常开/常闭; (可设定参数) |
| 通信接口 | IO-Link |
应用
| 工作原理 | 霍尔传感器; (3D功能) |
|---|
电气数据
| 工作电压 [V] | 10...30 DC; (符合cULus - Class 2标准) |
|---|---|
| 电流损耗 [mA] | < 20 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间最大值 [ms] | 300 |
总的输入/输出
| 输入和输出总数 | 数字输出数量: 2 |
|---|
输出
| 输出信号 | 开关信号; IO-Link |
|---|---|
| 电气设计 | PNP/NPN; (可设定参数) |
| 数字输出数量 | 2 |
| 输出功能 | 常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 漏电流最大值 [mA] | 0.5 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 200 |
| 短路保护类型 | 脉冲 |
| 短路保护 | 有 |
| 过载保护 | 有 |
监控范围
| 测量范围 [mm] | 50; (具体取决于应用) |
|---|---|
| 最小磁场强度 [mT] | 1 |
精度/偏差
| 迟滞 [mm] | 1.25; (可设定参数) |
|---|---|
| 重复精度 [mm] | < 0.2 |
| 线性误差IO-Link [%] | < 5 |
| 分辨率 [mm] | 0,01; (具体取决于应用) |
软件/编程
| 参数设定 | 开关点; 计数器功能; 诊断功能 |
|---|
接口
| 通信接口 | IO-Link | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 传递类型 | COM2 (38,4 kBaud) | ||||||||||||
| IO-Link revision | 1.1.3 | ||||||||||||
| SDCI标准 | IEC 61131-9 CDV | ||||||||||||
| 外形 |
|
||||||||||||
| SIO模式 | 有 | ||||||||||||
| 必需的mater port type | A | ||||||||||||
| 支持的DeviceID |
|
工作条件
| 环境温度 [°C] | -25...85 |
|---|---|
| 外壳防护等级 | IP 65; IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 抗冲击性 |
|
||||||||||
| 抗振强度 |
|
||||||||||
| 抗冲击 |
|
||||||||||
| MTTF [年] | 1088 | ||||||||||
| UL认证 |
|
机械技术数据
| 重量 [g] | 21.9 |
|---|---|
| 安装方式 | 带组合磁头槽形/六角形插座AF 1.5的固定元件 |
| 气缸型号 | T型槽气缸 |
| 原材料 | 外壳: PA; 固定夹具: 特种钢 |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接口 | 电缆: 0.3 m, PUR, Ø 2.9 mm; 4 x 0.08 mm² |
|---|---|
| 接口 | 接插件: 1 x M12; 译码: A |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — MK5908-01 — 08.08.2023 —
MK5908 –
MKT4028BFRKG/H/0,3M/IO/ZH/US
- 1
- 固定件
- 2
- 感应面
- 3
- 插图（示例）
电气连接 - 插头
电缆: 0.3 m, PUR, Ø 2.9 mm; 4 x 0.08 mm²
接插件: 1 x M12; 译码: A
接口
- 2:
- OUT2
- 4:
- IO-Link / OUT1
