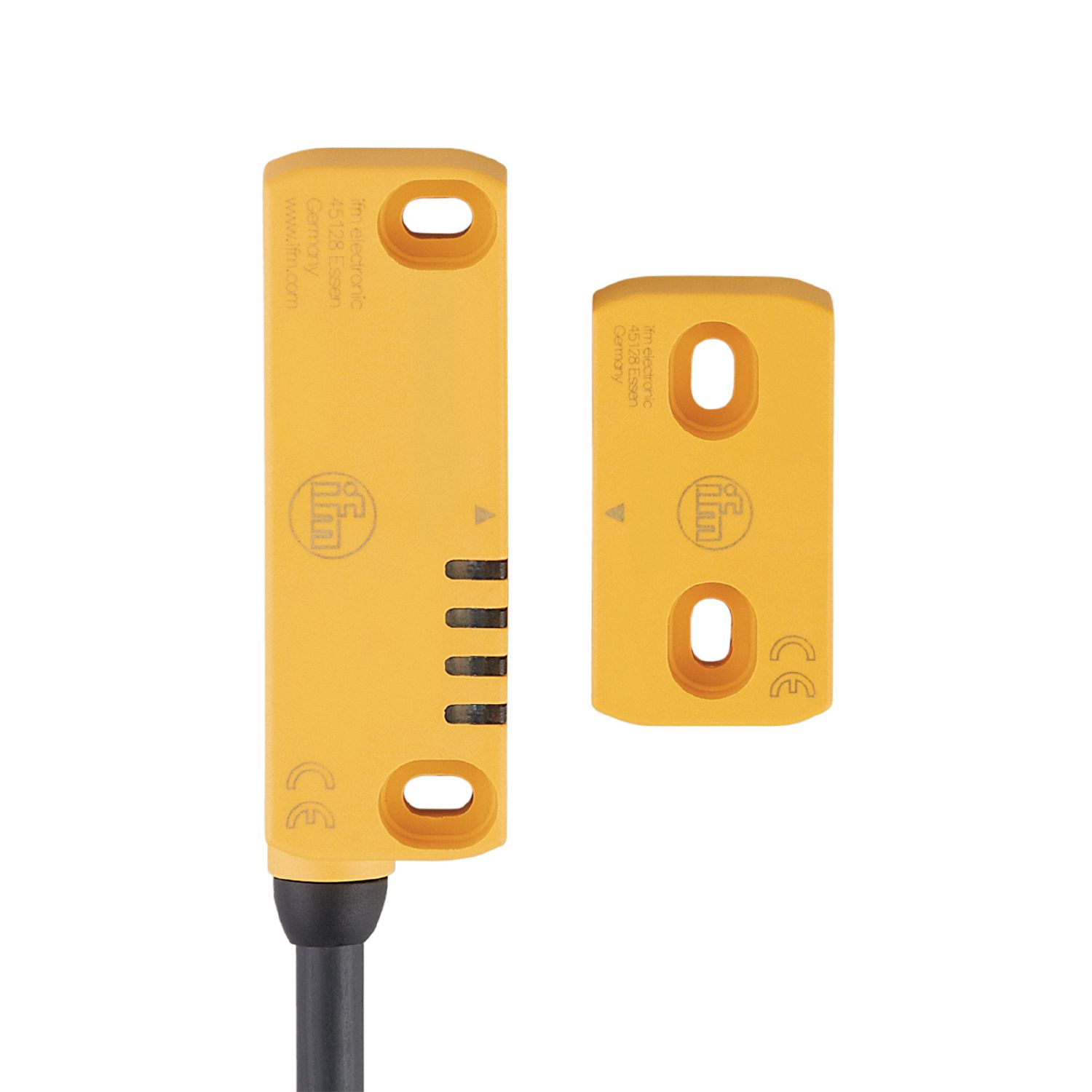

RFID编码的安全传感器
MN703S
MN35010-BPKG/CD/-H
RFID编码的安全传感器
MN703S
MN35010-BPKG/CD/-H
产品特征
电气设计 | PNP |
---|---|
输出功能 | 2 x OSSD, 1 x PNP |
感应距离 [mm] | 12; (带定义的执行器) |
外壳 | 矩形的 |
尺寸 [mm] | 72 x 18 x 25 |
应用
设计 | 编码目标 | |
---|---|---|
运行方式 | 持久运行 | |
无线电核准 | 美国; 加拿大; 澳大利亚; EU/RED; 中国; 新加坡 | |
关于无线电认证的说明 |
|
电气数据
工作电压 [V] | 20.4...26.4 DC |
---|---|
额定绝缘电压 [V] | 32 |
工作电流 [mA] | 40...700 |
空载电流 [mA] | 30 |
电流损耗 [mA] | < 50 |
防护等级 | III |
反相保护 | 有 |
开机延迟时间最大值 [ms] | 1500 |
工作频率 [MHz] | 0,125 |
---|---|
发射器功率ERP [mW] | 0.0002245 |
输出
电气设计 | PNP |
---|---|
输出功能 | 2 x OSSD, 1 x PNP |
漏电流最大值 [mA] | 0.5 |
开关量输出DC的持续电流负载 [mA] | 50 |
开关频率DC [Hz] | 1 |
输出数据 | type C class 2接口 |
短路保护 | 有 |
过载保护 | 有 |
电容负载最大值 CL_max [nF] | 200 |
监控范围
感应距离 [mm] | 12; (带定义的执行器) |
---|---|
安全的断开距离 s(ar) [mm] | 16 |
精度/偏差
迟滞 [%] | 20 |
---|---|
重复性模拟输出 [%] | ≤ 10; (% Sn) |
反应时间
根据安全要求的反应时间 [ms] | 160 |
---|---|
接近有效感应区的反应时间 [ms] | 600 |
工作条件
使用地点 | 等级C符合EN 60654-1标准, 应用不受天气影响 | |
---|---|---|
环境温度 [°C] | -25...70 | |
注意环境温度 |
|
|
环境温度 [°C] | 10...40 | |
注意环境温度 |
|
|
允许最大的相对空气湿度 [%] | 暂时: 5...95 %; 持久: 5...70 % | |
空气压力 [kPa] | 80...106 | |
海拔高度最大值 [m] | 2000 | |
电离辐射 | 不允许 | |
盐雾 | 否 | |
外壳防护等级 | IP 65; IP 67; (受保护电缆) |
认证/测试
EMC电磁兼容 |
|
||
---|---|---|---|
抗冲击 |
|
||
抗震 |
|
安全分类
符合要求 |
|
||
---|---|---|---|
使用寿命 TM (Mission Time) [h] | ≤ 175200 | ||
使用寿命TM(额外指示) |
|
||
PFH [1/h] | 1,5E-09 |
机械技术数据
重量 [g] | 334.5 |
---|---|
外壳 | 矩形的 |
安装 | 非齐平安装 |
尺寸 [mm] | 72 x 18 x 25 |
原材料 | PA |
拧紧扭矩 [Nm] | 0.8...2 |
显示器/操作件
显示 |
|
---|
附件
供货范围 |
|
---|
注释
包装单位 | 1 件 |
---|
电气连接
接口 | 电缆: 2 m, PVC; 6 x 0.5 mm² |
---|
