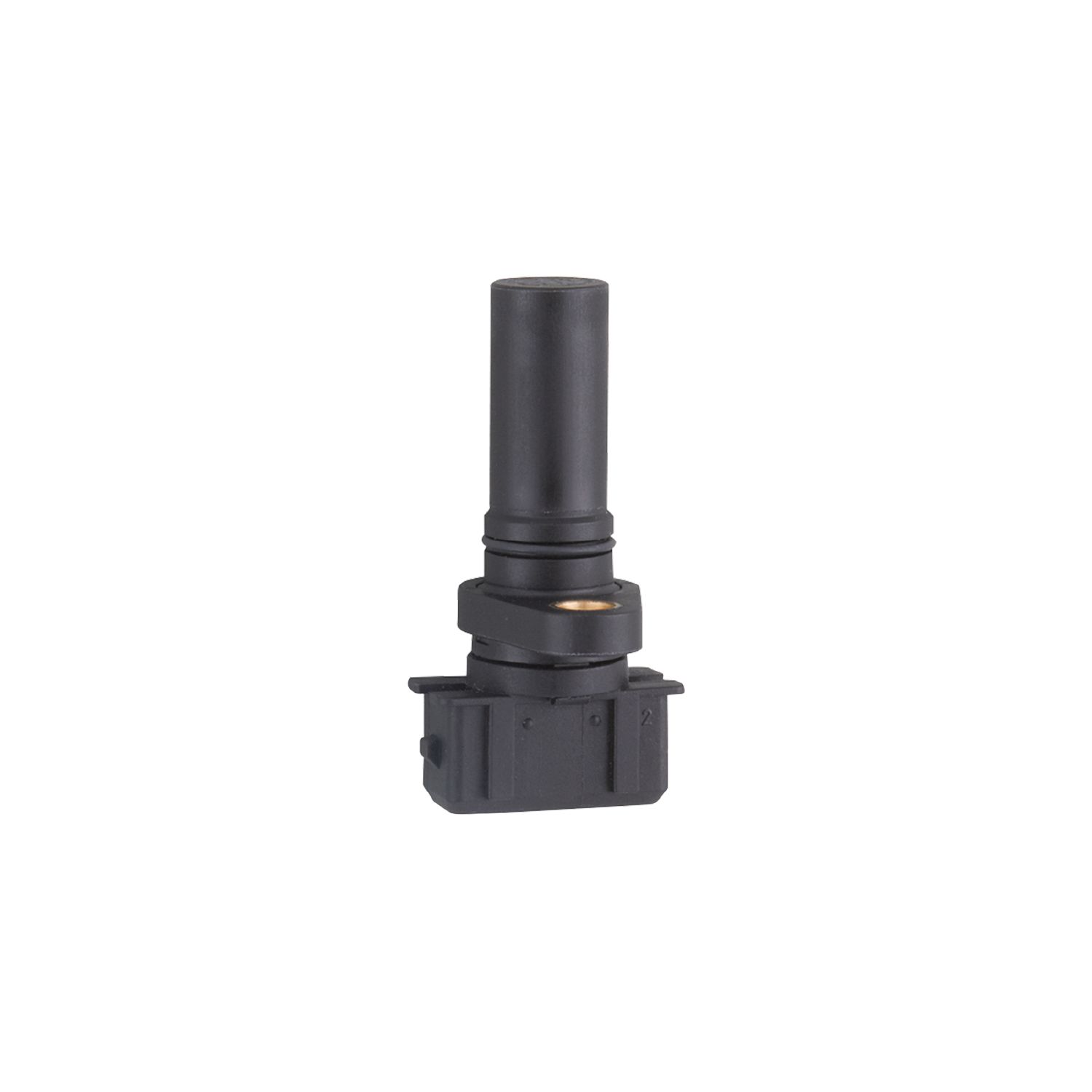

速度传感器

Name: MX5004
Brand: ifm
SKU: MX5004
Price: 790.00 CNY

MX5004

MXD41,7 ANOG/H/AMP

速度传感器

MX5004

MXD41,7 ANOG/H/AMP

金属齿轮的非接触检测
用于极高的开关频率，最高可达 15,000 Hz
可准确检测齿轮
工作温度范围大
通过法兰适配器快速安装

产品特征

电气设计	NPN
感应距离 [mm]	1.7; (用不同模块使用齿轮对检测范围及相位有影响。)
尺寸 [mm]	Ø 15 / L = 61

电气数据

工作电压 [V]	7...30 DC
电流损耗 [mA]	< 30
防护等级	III
反相保护	否

输出

电气设计	NPN
开关量输出DC的持续电流负载 [mA]	50
开关频率DC [Hz]	1...15000
短路保护	否

监控范围

感应距离 [mm]	1.7; (用不同模块使用齿轮对检测范围及相位有影响。)
工作距离 [mm]	1

工作条件

环境温度 [°C]

-32...140

环境温度 [°C]

125

注意环境温度

用于插头范围

外壳防护等级

IP 67; IP 69K; (插头: IP 54)

认证/测试

EMC电磁兼容

EN 61000-4-2	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V
EN 61000-4-8	30 A/m

抗冲击

DIN EN 60068-2-27

30 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击

喷盐试验

EN 60068/2-11

96 h 5 % NaCl bei 25 °C

MTTF [年]

5006

机械技术数据

重量 [g]	25
尺寸 [mm]	Ø 15 / L = 61
原材料	插座: 黄铜; 外壳: PA; O形环: FKM
拧紧扭矩 [Nm]	7
齿轮模块 [mm]	1.25
面板安装长度 [mm]	35

注释

包装单位	1 件

电气连接

接口	接插件: 1 x AMP-Junior Timer (282 192-1)

图表

开关信号

	相移 90° +/- 20°
	脉冲/暂停比 50 % +/- 10 %
	用不同模块使用齿轮对检测范围及相位有影响。

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — MX5004-01 — 13.04.2023 —
