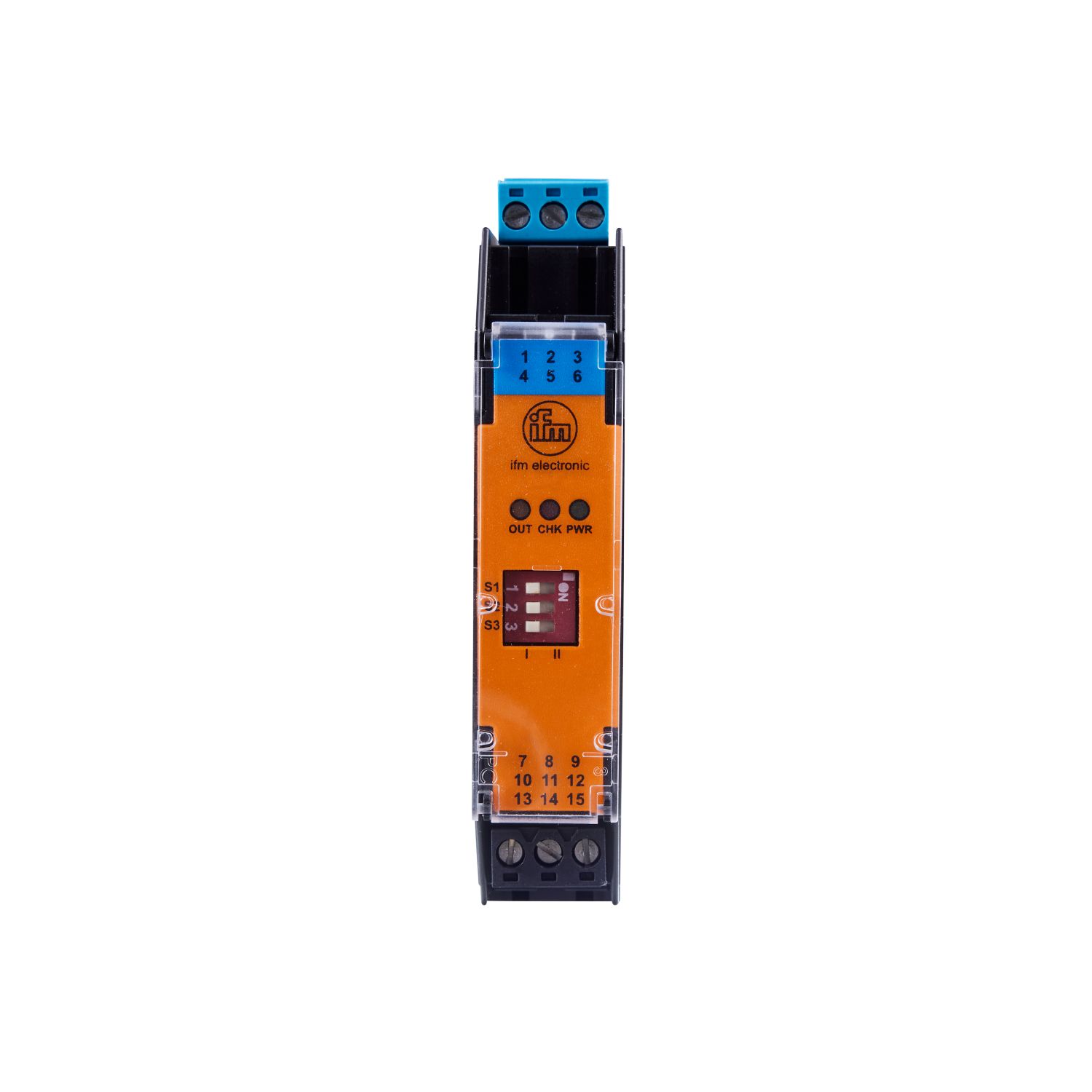

隔离式安全栅
N0030A
NV1121/115VAC/RL/1D/1G
隔离式安全栅
N0030A
NV1121/115VAC/RL/1D/1G
- 用于在危险区域中使用本质安全传感器
- 可靠的短路及断线监控
- 方便的输出功能编程
- 用于检查运行、开关状态和功能的 LED 显示
- 在 DIN 导轨上快速便捷安装
应用
| 应用 | 短路监控; 断线监控 |
|---|
电气数据
| 工作电压公差 [%] | -10...10 |
|---|---|
| 工作电压 [V] | 115 AC |
| 消耗功率最大值 [VA] | 1 |
| 频道数 | 1 |
输出
| 电气设计 | 继电器; (1个转换触点) |
|---|---|
| 继电器接口容量 | 253 V AC / 2 A / cos phi > 0,7 // 40 V DC / 2 A; (欧姆阻力) |
| 开关频率AC [Hz] | 10 |
工作条件
| 环境温度 [°C] | -20...60 |
|---|---|
| 外壳防护等级 | IP 20 |
认证/测试
| 许可证 | PTB 02 ATEX 2035; IECEx PTB 17.0023 | ||||
|---|---|---|---|---|---|
| ATEX标记 |
|
||||
|
|
|||||
| EMC电磁兼容 |
|
||||
| MTTF [年] | 458 |
机械技术数据
| 重量 [g] | 198 |
|---|---|
| 机械的开关周期 | 1亿 |
显示器/操作件
| 显示 |
|
|---|
注释
| 注释 |
|
||
|---|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 接线端子: ...2.5 mm² |
|---|
其他数据
控制电路最大值
| 安全火花防爆型外壳防护等级 | [EEx ia] IIC | [EEx ia] IIB | [EEx ib] IIC | [EEx ib] IIB |
| 电压 [V] | 10.6 | 10.6 | 10.6 | 10.6 |
| 电流 [mA] | 19.1 | 19.1 | 19.1 | 19.1 |
| 功率 [mW] | 51 | 51 | 51 | 51 |
| 外部电感 [mH] | 97 | 390 | 97 | 390 |
| 外部电容 [µF] | 2.32 | 16.2 | 2.32 | 16.2 |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — ZH-CN — N0030A — 12.09.2023 —
N0030A –
NV1121/115VAC/RL/1D/1G
- 1
- 选择开关
- 2
- 安装在DIN轨道
电气连接
接线端子: ...2.5 mm²
