隔离式安全栅

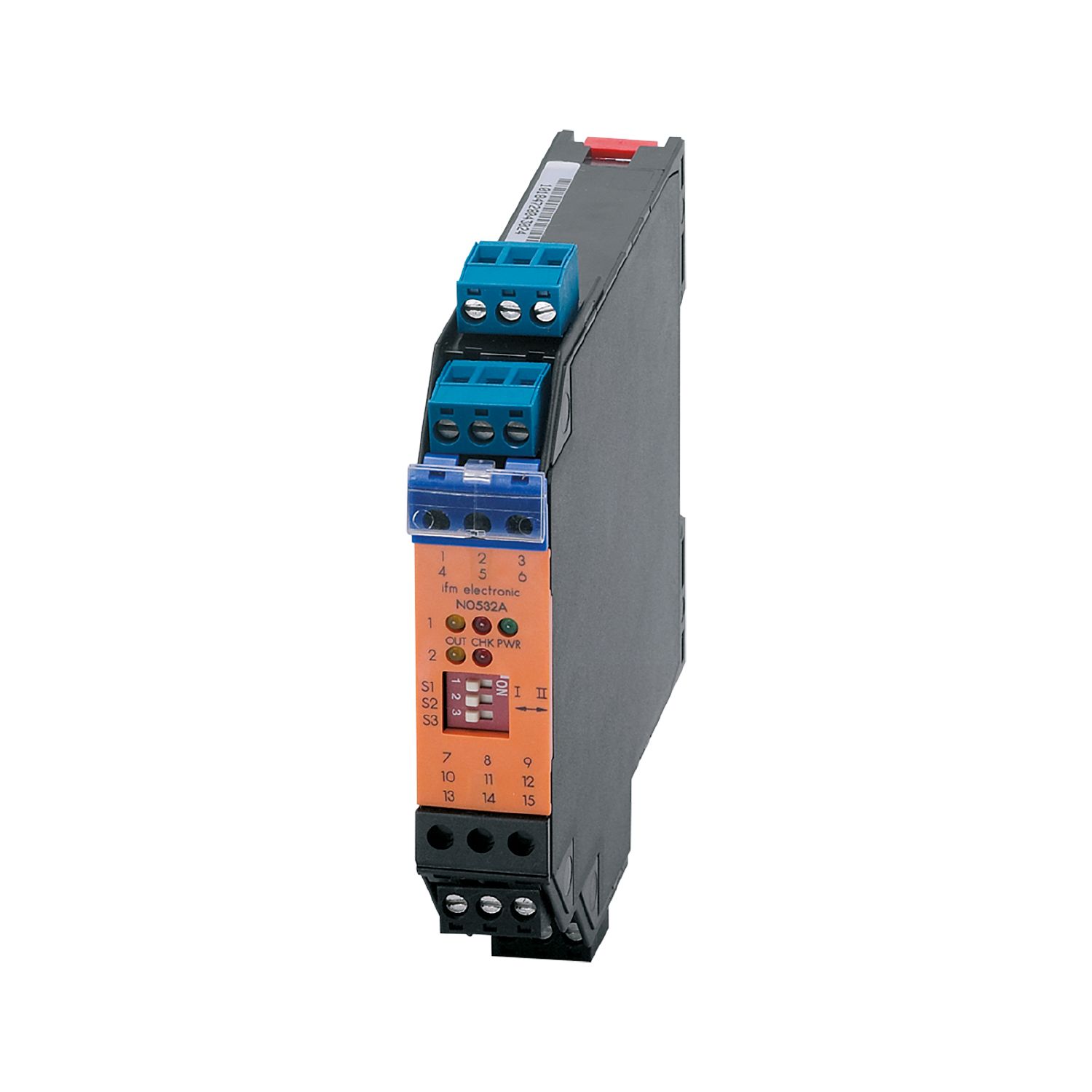

N0532A

NV1223/24VDC/OK/1D/1G

隔离式安全栅

N0532A

NV1223/24VDC/OK/1D/1G

  • 用于在危险区域中使用本质安全传感器
  • 可靠的短路及断线监控
  • 方便的输出功能编程
  • 用于检查运行、开关状态和功能的 LED 显示
  • 在 DIN 导轨上快速便捷安装
該產品即將/已停產
替代产品: N0538A 产品比较: N0532A / N0538A 请注意: 如果选择替代产品和附件,其技术参数可能有所不同。
  • csa
  • ce
  • ex
  • iec
  • fm
  • tiis
产品特征
输入和输出总数 数字输出数量: 2
应用
应用 短路监控; 断线监控
电气数据
工作电压公差 [%] -15...25
工作电压 [V] 24 DC
电流损耗 [mA] < 50
频道数 2
总的输入/输出
输入和输出总数 数字输出数量: 2
输出
电气设计 光电耦合器; (双极; 电压: max. 40 V DC)
数字输出数量 2
开关量输出DC电压降最大值 [V] 3
每个输出最大电流负载 [mA] 100
开关频率DC [Hz] 5000
短路保护
工作条件
环境温度 [°C] -20...60
外壳防护等级 IP 20
认证/测试
许可证 PTB 02 ATEX 2037; TIIS TC16049; IECEx PTB 06.0038
ATEX标记 II (1) G [Ex ia] IIC
II (1) D [Ex ia] IIIC
EMC电磁兼容
EN 50081-2 (1993)
EN 61326-1 (2006)
MTTF [年] 426
机械技术数据
重量 [g] 172
显示器/操作件
显示
开关状态 2 x LED, 黄色
操作 LED, 绿色
功能 2 x LED, 红色
注释
注释
注意 控制显示器必须安装在安全区域。
空的接线端子不可以使用。
包装单位 1 件
电气连接
接口 接线端子: ...2.5 mm²
其他数据
控制电路最大值
安全火花防爆型外壳防护等级 [EEx ia] IIC [EEx ia] IIB [EEx ib] IIC [EEx ib] IIB
电压 [V] 10.5 10.5 10.5 10.5
电流 [mA] 13 13 13 13
功率 [mW] 34 34 34 34
外部电感 [mH] 200 740 200 740
外部电容 [µF] 2.4 16.8 2.4 16.8
