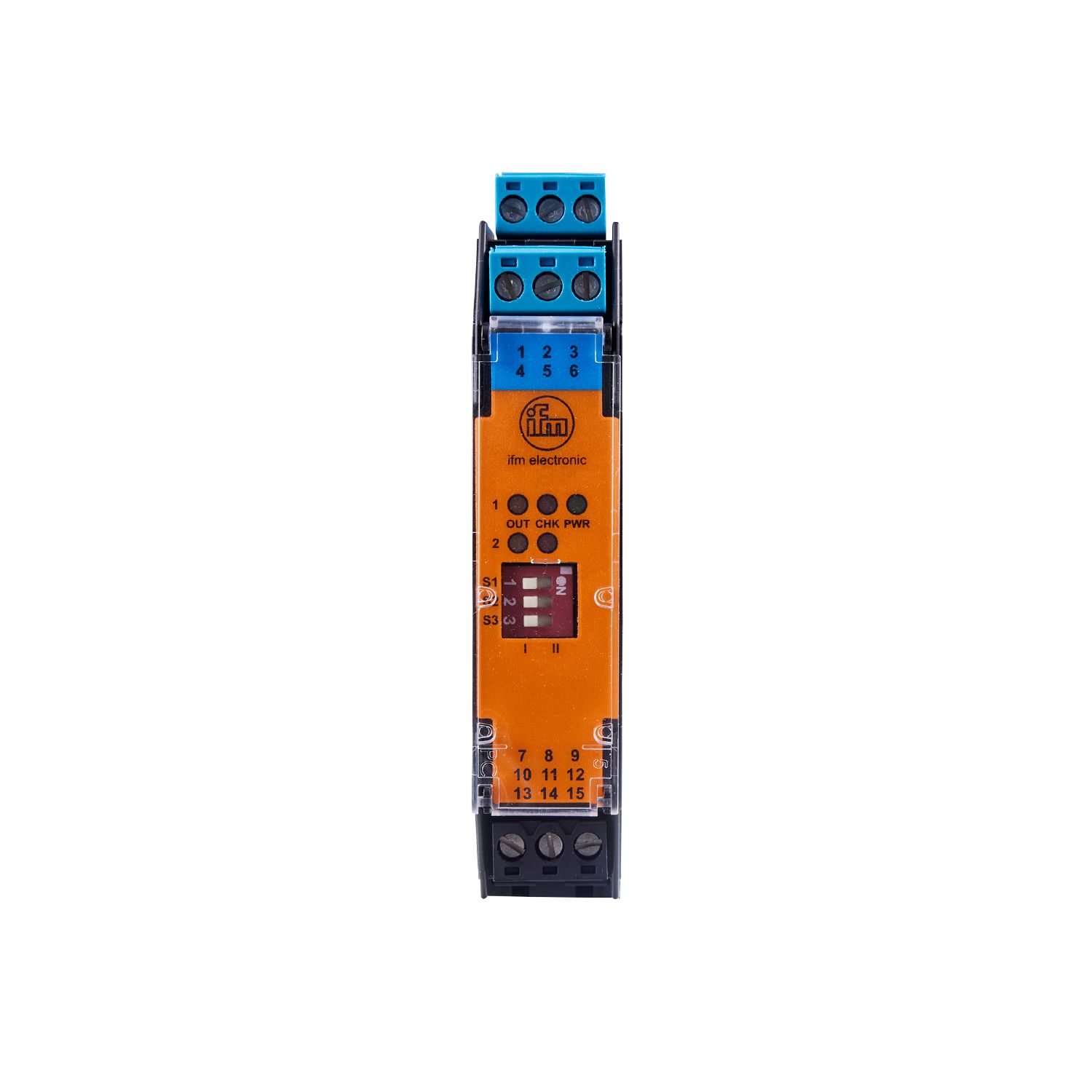

隔离式安全栅
N0538A
NV1223/24VDC/OK/1D/1G
隔离式安全栅
N0538A
NV1223/24VDC/OK/1D/1G
- 用于在危险区域中使用本质安全传感器
- 可靠的短路及断线监控
- 方便的输出功能编程
- 用于检查运行、开关状态和功能的 LED 显示
- 在 DIN 导轨上快速便捷安装
产品特征
| 输入和输出总数 | 数字输出数量: 2 |
|---|
应用
| 应用 | 短路监控; 断线监控 |
|---|
电气数据
| 工作电压公差 [%] | -15...25 |
|---|---|
| 工作电压 [V] | 24 DC |
| 电流损耗 [mA] | < 50 |
| 频道数 | 2 |
总的输入/输出
| 输入和输出总数 | 数字输出数量: 2 |
|---|
输出
| 电气设计 | 光电耦合器; (双极; 电压: max. 40 V DC) |
|---|---|
| 数字输出数量 | 2 |
| 开关量输出DC电压降最大值 [V] | 3 |
| 每个输出最大电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 5000 |
| 短路保护 | 有 |
工作条件
| 环境温度 [°C] | -20...60 |
|---|---|
| 外壳防护等级 | IP 20 |
认证/测试
| 许可证 | FIDI 20 ATEX 0022X; IECEx FIDI 20.0003X | ||||
|---|---|---|---|---|---|
| ATEX标记 |
|
||||
|
|
|||||
|
|
|||||
| EMC电磁兼容 |
|
||||
| MTTF [年] | 317 |
机械技术数据
| 重量 [g] | 195.9 |
|---|
显示器/操作件
| 显示 |
|
|---|
注释
| 注释 |
|
||
|---|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 接线端子: ...2.5 mm² |
|---|
其他数据
控制电路最大值
| 安全火花防爆型外壳防护等级 | [Ex ia Ga] IIC | [Ex ia Ga] IIB | [Ex ia Ga] IIA | [Ex ia Ma] I |
| 电压 [V] | 10.5 | 10.5 | 10.5 | 10.5 |
| 电流 [mA] | 17.1 | 17.1 | 17.1 | 17.1 |
| 功率 [mW] | 45 | 45 | 45 | 45 |
| 外部电感 [mH] | 121.5 | 486.3 | 972.7 | 1000 |
| 或者 Lo/Ro [mH/Ω] | 0.79 | 3.16 | 6.33 | 10.39 |
| 外部电容 [µF] | 2.41 | 16.8 | 75 | 95 |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — ZH-CN — N0538A — 12.09.2023 —
N0538A –
NV1223/24VDC/OK/1D/1G
- 1
- 选择开关
- 2
- 安装在DIN轨道
电气连接
接线端子: ...2.5 mm²
